جزئیات محصول
بررسی محصول

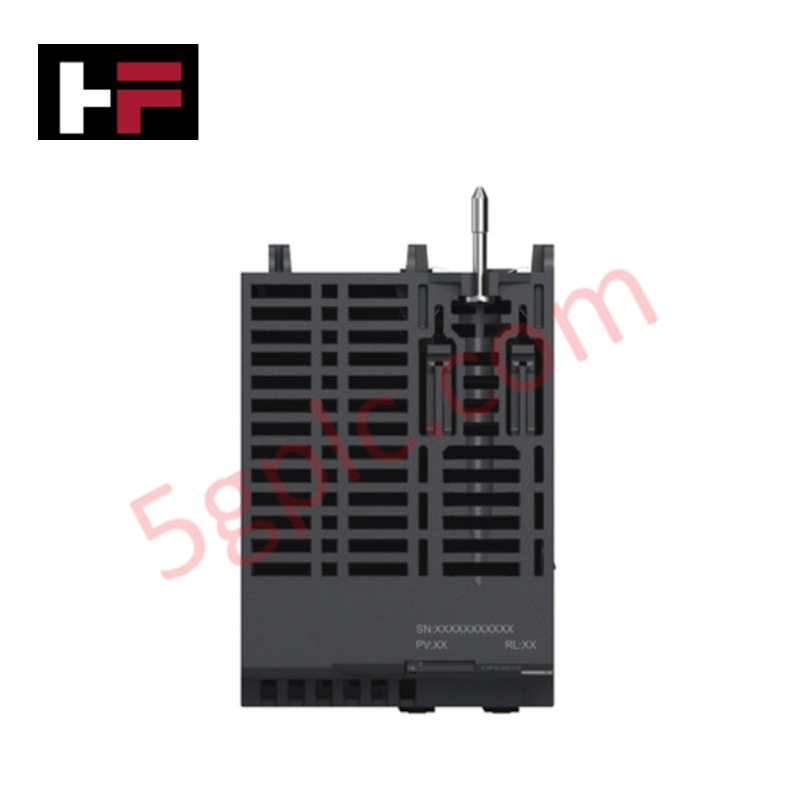

Schneider Electric BMXCPS2010 برق تنظیم‌شده را مستقیماً به بک‌پلین‌های استاندارد اتوماسیون Modicon X80 می‌رساند. این ماژول که با ورودی اولیه 24 ولت DC ایزوله کار می‌کند، برق خام میدانی را به دو کانال جریان مستقیم ثانویه بسیار پایدار تبدیل می‌کند. این ماژول پردازنده‌های اصلی CPU، شبکه‌های ارتباطی و سخت‌افزار I/O مجاور را تغذیه می‌کند و به‌عنوان ستون فقرات الکتریکی اصلی برای واحدهای تله‌متری از راه دور (RTU)، نصب‌های میدانی خورشیدی و تابلوهای کنترل سنگین 24 ولت عمل می‌کند.
مشخصات فنی
| پارامتر | مشخصات فنی داده‌ها |
| تولیدکننده | Schneider Electric |
| مدل | BMXCPS2010 |
| محدوده محصول | Modicon X80 |
| نوع محصول | ماژول منبع تغذیه DC ایزوله |
| وضعیت | 100٪ نو و اصلی |
| ولتاژ ورودی اولیه | 24 ولت DC ایزوله (حد عملیاتی: 18...31.2 ولت DC) |
| پروفایل جریان ورودی | 1 آمپر در 24 ولت DC |
| پیک جریان راه‌اندازی | 30 آمپر در 24 ولت DC |
| توان ثانویه (منطق 3.3 ولت) | 8.3 وات DC (2.5 آمپر) برای تغذیه منطق ماژول I/O |
| توان ثانویه (سیستم 24 ولت) | 16.8 وات DC (0.7 آمپر) برای ماژول I/O و پردازنده |
| سازگاری قفسه | قفسه‌های استاندارد X80 (سازگار با BMEXBP..02 نیست) |
| میانگین زمان بین خرابی‌ها | 4,886,000 ساعت (MTBF) |
| ایزولاسیون مقاومت دی‌الکتریک | 1500 ولت بین مدار اولیه، مدار ثانویه و زمین |
| محافظت محیطی | رتبه IP20 با پوشش محافظ TC |
| دمای عملیاتی | 32…140 درجه فارنهایت (0…60 درجه سانتی‌گراد) |
| وزن خالص محصول | 0.64 پوند (0.29 کیلوگرم) |
مزایای مهندسی
-
ایزولاسیون گالوانیکی ولتاژ بالا: افزایش شدید ولتاژ میدانی به‌راحتی از طریق لینک‌های DC مشترک به حلقه‌های کنترل منتقل می‌شود. BMXCPS2010 این خطر را با فراهم کردن یک سد عایق دی‌الکتریک قوی 1500 ولت بین مدار تغذیه اولیه 24 ولت، ریل‌های ثانویه بک‌پلین و زمین شاسی از بین می‌برد و میکروپروسسورهای حساس را از خطاهای میدانی خارجی محافظت می‌کند.
-
لایه دفاعی چندخطای ثانویه: اتصالات کوتاه‌مدار سیم‌کشی میدانی پایین‌دستی یا اضافه‌بار ماژول می‌تواند کل سیستم اتوماسیون را متوقف کند. این ماژول قدرت شامل مدارهای حفاظت ثانویه مستقل و بدون توقف در برابر ولتاژ بیش از حد، اضافه‌بار و اتصال کوتاه است که به‌سرعت خطاهای الکتریکی را جدا می‌کند تا از قطعات بک‌پلین محافظت کند.
-
ایمنی گسترده در برابر میکروقطع‌ها: شبکه‌های DC ناپایدار اغلب هنگام راه‌اندازی موتورهای سنگین دچار افت ناگهانی ولتاژ می‌شوند. آرایه‌های خازنی داخلی این ماژول 1 میلی‌ثانیه ایمنی مداوم در برابر میکروقطع‌ها فراهم می‌کنند و توان پردازشی پاک و بدون وقفه را حفظ می‌کنند تا از راه‌اندازی مجدد ناگهانی PLC در هنگام افت ولتاژ جلوگیری شود.
-
ردپای حرارتی و محیطی بهینه‌شده: این ماژول حداکثر توان تلف شده را به 8.5 W پایین نگه می‌دارد و تولید حرارت داخل محفظه‌های میدانی کاملاً بسته را کاهش می‌دهد. با درمان محافظتی TC (تروپیکالیزاسیون) تکمیل شده است که مقاومت در برابر رطوبت، خوردگی و رطوبت نسبی محیط تا 95٪ را فراهم می‌کند و در بازه دمایی 0 تا 60 درجه سانتی‌گراد به‌طور قابل اعتماد کار می‌کند.
-
فاصله‌های سیم‌کشی میدانی چندمنظوره: این دستگاه امکان نصب پنل‌های راه دور با فاصله طولانی را فراهم می‌کند. مرحله ورودی اصلی آن از کابل‌های تغذیه مسی با طول تا 20 متر (65.6 فوت) با سیم 1.5 میلی‌متر مربع یا تا 30 متر (98.4 فوت) با هادی 2.5 میلی‌متر مربع پشتیبانی می‌کند و افت ولتاژ در مسیرهای طولانی را به حداقل می‌رساند.
سؤالات متداول
-
آیا این منبع تغذیه BMXCPS2010 یک دستگاه کاملاً نو است؟
بله. ما این محصول را به‌صورت کاملاً نو و اصل کارخانه‌ای عرضه می‌کنیم. محصول مستقیماً در جعبه مهر و موم شده کارخانه با تمام برچسب‌های کیفیت تولید و راهنمای نصب ارسال می‌شود.
-
آیا می‌توانم این ماژول را با خط برق استاندارد 110 ولت یا 220 ولت AC راه‌اندازی کنم؟
خیر. این ماژول فقط ورودی جریان مستقیم را می‌پذیرد. به منبع DC پایدار 24 ولت نیاز دارد و در بازه ولتاژ ورودی دقیق 18 ولت DC تا 31.2 ولت DC کار می‌کند. اتصال به خط برق AC باعث خرابی دائمی دستگاه می‌شود.
-
آیا این منبع تغذیه در بَک‌پلین‌های سری BMEXBP با قابلیت اترنت قرار می‌گیرد؟
خیر. BMXCPS2010 مناسب رک‌های استاندارد Modicon X80 است. این محصول به‌طور صریح با بَک‌پلین‌های هیبرید اترنت که با کد پیشوند "BMEXBP..02" شروع می‌شوند، ناسازگار است. قبل از نصب، پیشوند مدل رک خود را بررسی کنید.
-
دکمه مکانیکی جلویی چه عملکردی دارد؟
پنل جلویی دارای یک دکمه فشاری اختصاصی RESET است. فشار دادن این دکمه باعث راه‌اندازی مجدد سرد سیستم رک می‌شود و به تکنسین‌های میدانی اجازه می‌دهد قفل‌های نرم‌افزاری را پاک کنند یا وضعیت سخت‌افزار را مستقیماً در محفظه بدون نیاز به قطع و وصل کلیدهای اصلی میدانی تنظیم کنند.
