جزئیات محصول
مروری بر محصول

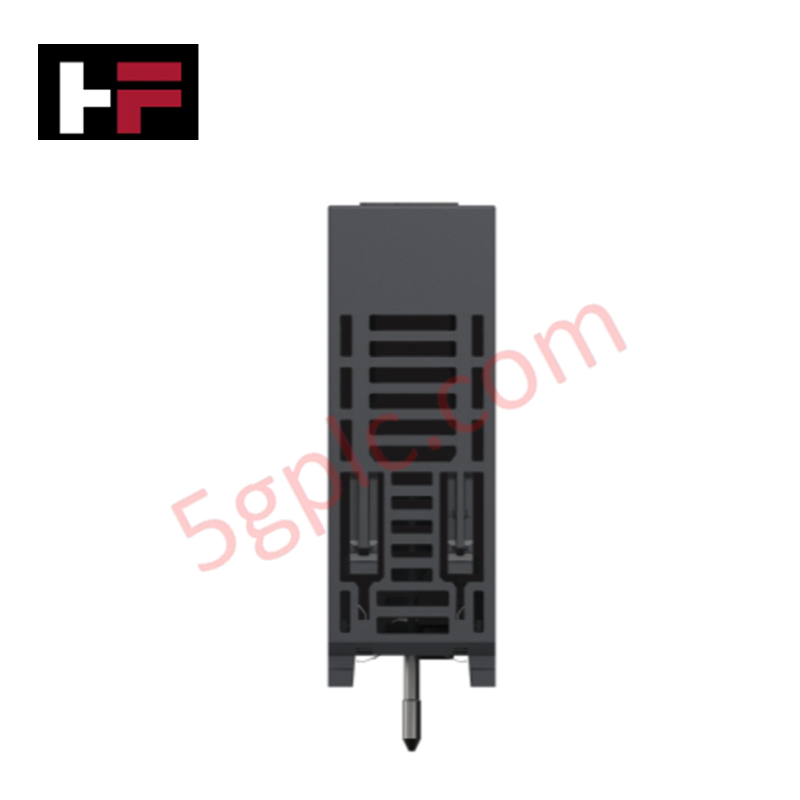

ماژول BMXAMO0802 شرکت اشنایدر الکتریک به عنوان رابط کنترل با تراکم بالا در چارچوب اتوماسیون Modicon X80 عمل میکند. این ماژول فرمانهای دیجیتال PLC را به 8 سیگنال جریان آنالوگ سطح بالا تبدیل میکند و درایوهای فرکانس متغیر (VFD)، شیرهای کنترل صنعتی و موقعیتدهندهها را در سراسر کارخانه کنترل میکند. با تجمیع 8 حلقه جریان مجزا در یک اسلات رک، این ماژول فضای پنل را بهینه کرده و توزیع جریان پایدار را در شبکههای خودکار پیچیده حفظ میکند.
مشخصات فنی
| پارامتر | مشخصات فنی مقدار |
| تولیدکننده | اشنایدر الکتریک |
| مدل | BMXAMO0802 |
| دامنه محصول | مدیکون X80 |
| نوع محصول | ماژول خروجی آنالوگ با تراکم بالا |
| وضعیت | 100٪ کاملاً نو و اصل |
| تعداد خروجی آنالوگ | 8 کانال سطح بالا |
| نوع خروجی آنالوگ | جریان: ۰...۲۰ میلیآمپر، ۴...۲۰ میلیآمپر |
| وضوح خروجی آنالوگ | 16 بیت |
| جداسازی کانال | بدون ایزولاسیون بین کانالها |
| مانع ولتاژ ایزولاسیون |
۱۴۰۰ ولت DC بین کانالها و زمین 1400 ولت جریان مستقیم بین کانالها و باس |
| خطای اندازهگیری |
۰.۱٪ از مقیاس کامل در ۲۵ درجه سانتیگراد <= 0.25٪ از مقیاس کامل در 0...60 درجه سانتیگراد |
| حداکثر مقدار تبدیل | 0...21 میلیآمپر (برای هر دو مقیاس 0...20 میلیآمپر و 4...20 میلیآمپر) |
| زمان تبدیل | <= 4 میلیثانیه |
| امپدانس بار (اهمی) | <= 350 اهم |
| میانگین زمان بین خرابیها | 1,500,000 ساعت (MTBF) |
| اتصال الکتریکی | بلوک کانکتور تک 20 پین |
| دمای عملیاتی | 0…60 درجه سانتیگراد (32…140 درجه فارنهایت) |
| وزن خالص محصول | 0.15 کیلوگرم (0.33 پوند) |
مزایای مهندسی
-
حداکثر کردن تراکم رک: طراحیهای کارخانه اغلب با محدودیت فضای پنل مواجهاند. BMXAMO0802 این محدودیت را با فشردهسازی 8 کانال جریان آنالوگ مستقل در یک اسلات کانکتور جلویی 20 پین حل میکند و هزینه فضای سختافزار را نسبت به ماژولهای سنتی 4 کاناله نصف میکند.
-
وضوح خروجی فوقالعاده 16 بیتی: مبدل دیجیتال به آنالوگ داخلی سیگنالهایی با وضوح واقعی 16 بیت تولید میکند. این دقت امکان افزایشهای دقیق خروجی را فراهم میکند و به تجهیزات پردازشی اجازه میدهد تنظیمات ریز روی شیرهای مدولاسیون حساس و حلقههای جریان با سرعت بالا انجام دهند.
-
تشخیص پیشگیرانه مدار باز/کوتاه: خرابی فیزیکی سیمهای میدانی تولید را متوقف میکند. BMXAMO0802 با اجرای مداوم حلقههای تشخیص، عیبیابی طولانی را دور میزند و بلافاصله مدارهای باز در پیکربندیهای 4...20 میلیآمپر و مدارهای کوتاه در شبکههای 0...20 میلیآمپر را شناسایی میکند و LEDهای تشخیصی پنل جلویی اختصاصی را فعال میکند.
-
حفاظت گالوانیکی باس به شاسی: در حالی که زمین مشترک در ۸ کانال برای حفظ فرم فاکتور باریک به اشتراک گذاشته میشود، ماژول منطق داخلی سیستم را از طریق موانع جداسازی قوی محافظت میکند. این ماژول میتواند ۱۴۰۰ ولت DC بین حلقههای خروجی و باس مرکزی پشتصفحه را تحمل کند و اطمینان حاصل کند که نوسانات میدانی به پردازنده اصلی آسیب نمیرسانند.
-
حالتهای پیشبینیشده ایمن بازگشتی: اگر ارتباطات شبکه قطع شود یا کنترلر دچار خطای غیرقابل بازیابی شود، ماژول پروفایلهای بازگشتی از پیش تعریفشده سفارشی را اجرا میکند. مهندسان میتوانند هر حلقه را برنامهریزی کنند تا مقدار دقیق آخرین وضعیت خود را حفظ کند یا به یک مقدار میلیآمپر عددی حداقل و ایمن کاهش یابد تا از داراییهای سختافزاری محافظت شود.
سؤالات متداول
-
آیا این ماژول BMXAMO0802 را بهصورت واحد اصلی و نو عرضه میکنید؟
بله. ما این محصول را فقط بهصورت ۱۰۰٪ نو و اصلی کارخانهای میفروشیم. این محصول مستقیماً در جعبه اصلی سازنده با تمام مهر و مومهای اصلی ارسال میشود تا طول عمر قطعات به حداکثر برسد.
-
آیا این ماژول جداسازی کانال به کانال دارد؟
خیر. ۸ کانال خروجی جریان آنالوگ یک ساختار زمین داخلی مشترک دارند تا چگالی را به حداکثر برسانند. با این حال، ماژول جداسازی گالوانیکی کامل ۱۴۰۰ ولت DC بین کانالهای خروجی بهصورت بلوک جمعی و باس یا زمین پشتصفحه فراهم میکند.
-
این کارت خروجی از چه نوع امپدانس بار میدانی پشتیبانی میکند؟
حلقههای جریان بهطور قابل اطمینان تا بارهای اهمی صنعتی استاندارد تا ۳۵۰ اهم کار میکنند. اطمینان حاصل کنید که محرکها، نشانگرها یا موقعیتیابهای میدانی شما از این آستانه مقاومت کل تجاوز نکنند تا از قطع شدن حلقه جلوگیری شود.
-
ماژول چگونه خطای حلقه میدانی را به تکنسین اعلام میکند؟
ماژول تشخیص فیزیکی فوری را با استفاده از نمایشگر چند LED در قسمت جلویی فراهم میکند. این ماژول یک LED سبز RUN، یک LED قرمز ERR، یک چراغ خطای I/O و یک LED تشخیصی سبز اختصاصی برای هر یک از ۸ کانال دارد تا نقطه دقیق خرابی را فوراً جدا کند.
