جزئیات محصول
مروری بر محصول

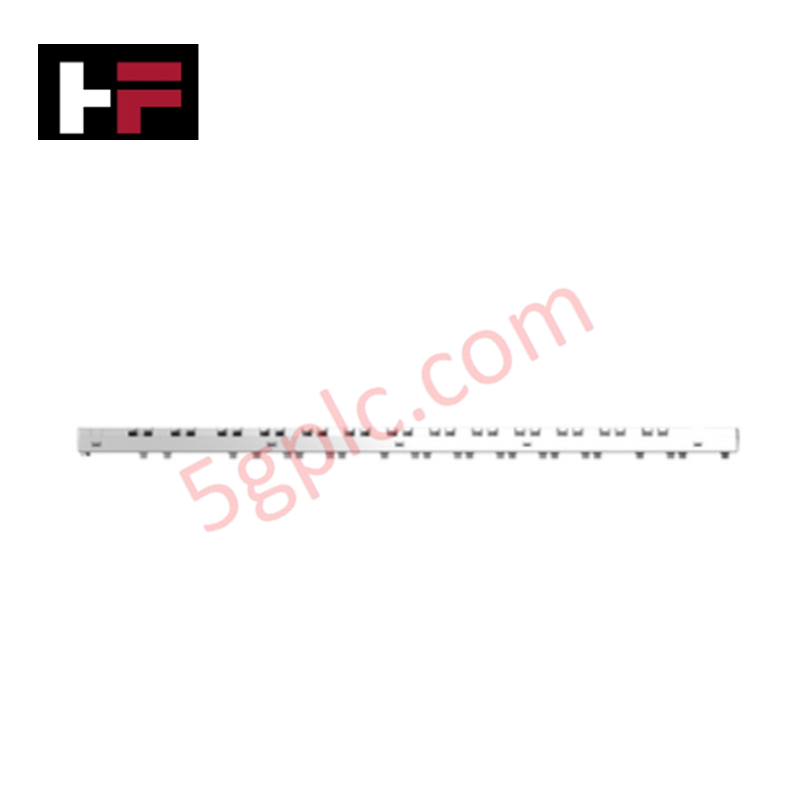

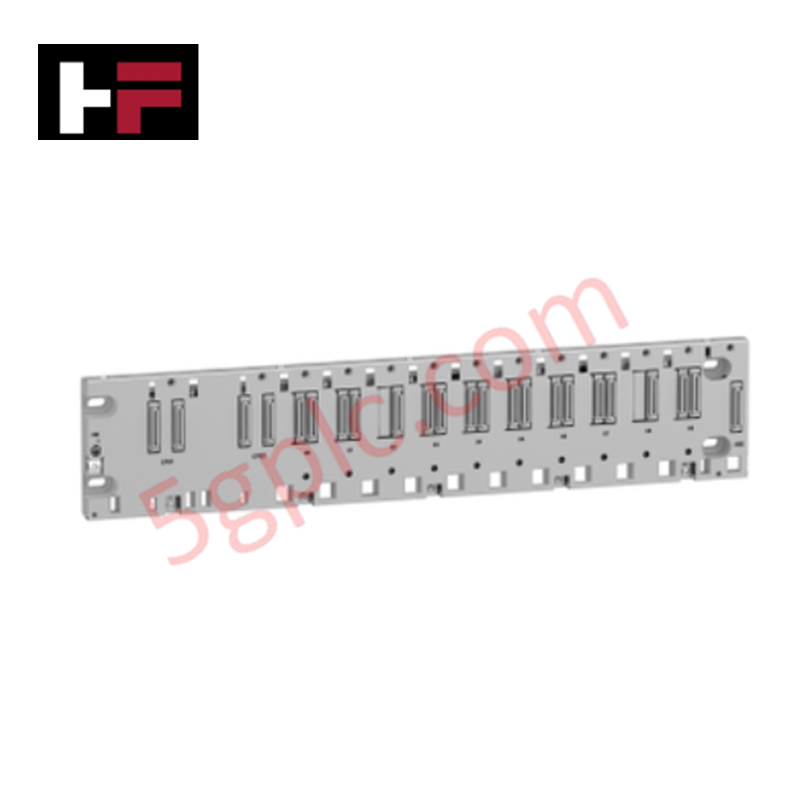

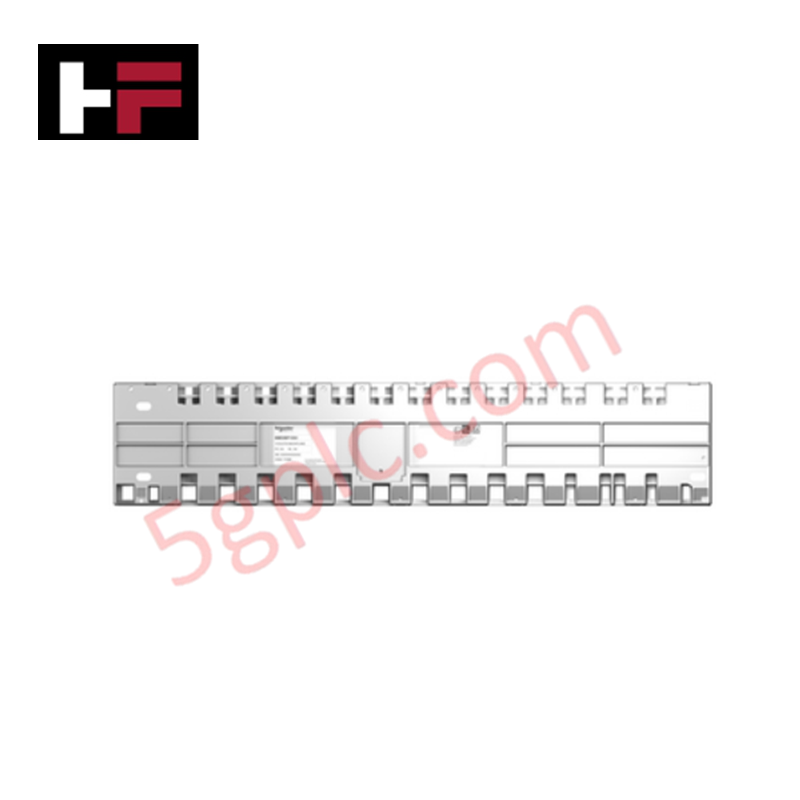

Schneider Electric BMEXBP1002 ستون فقرات داده‌های اترنت پرسرعت و X-Bus را برای پلتفرم اتوماسیون Modicon X80 ایجاد می‌کند. این معماری رک دو باس ۱۰ اسلاتی به طور همزمان سیگنال‌های داخلی باس قطعی و بسته‌های اترنت پهن‌باند را بین پردازنده‌های مرکزی، منابع تغذیه، ماژول‌های شبکه میدانی پیچیده و سخت‌افزار ورودی/خروجی استاندارد منتقل می‌کند. این دستگاه به عنوان پایه سخت‌افزاری اصلی برای کنترل‌کننده‌های برنامه‌پذیر مدرن (PAC) عمل می‌کند و شبکه‌های تله‌متری حیاتی، کارخانه‌های کنترل فرآیند بزرگ و سیستم‌های ماشین‌آلات توزیع‌شده پیچیده را پشتیبانی می‌کند.
مشخصات فنی
| پارامتر | مقدار مشخصات فنی |
| تولیدکننده | Schneider Electric |
| مدل | BMEXBP1002 |
| محدوده محصول | Modicon X80 |
| نوع محصول | بکپلن رک اترنت + X-Bus |
| وضعیت | ۱۰۰٪ کاملاً نو و اصل |
| کل اسلات‌های موجود |
۱۰ اسلات کل ۸ اسلات: دوگانه X-Bus + اترنت ۲ اسلات: فقط X-Bus استاندارد |
| سازگاری محصول | پردازنده‌های BME، پردازنده‌های BMX، ماژول‌های کاربردی خاص، ماژول‌های استاندارد ورودی/خروجی X80، منبع تغذیه BMXCPS4002 |
| مصرف توان داخلی |
۲۵۱ میلی‌وات در ۳.۳ ولت DC ۳.۹ W در ۲۴ ولت DC |
| جریان داخلی مصرفی |
۷۶ میلی‌آمپر در ۳.۳ ولت DC ۱۶۲ میلی‌آمپر در ۲۴ ولت DC |
| پشتیبانی از توسعه | ۱ کانکتور اختصاصی برای ماژول توسعه XBE |
| روش‌های نصب و ثابت‌سازی |
با ۴ پیچ M6 روی صفحه استاندارد با ۴ پیچ ۰.۱۷…۰.۲۵ اینچ (۴.۳۲…۶.۳۵ میلی‌متر) روی پنل |
| میانگین زمان بین خرابی‌ها | ۱,۱۸۴,۱۷۰ ساعت (MTBF) |
| درجه حفاظت IP | رتبه IP20 |
| دمای محیط عملیاتی | ۳۲…۱۴۰ درجه فارنهایت (۰…۶۰ درجه سانتی‌گراد) |
| محدوده رطوبت نسبی | ۵…۹۵٪ بدون تراکم |
| وزن خالص محصول | ۳.۰۲ پوند (۱.۳۷ کیلوگرم) |
مزایای مهندسی
-
توپولوژی بکپلن هیبریدی دو باس: شبکه‌های اتوماسیون پیشرفته نیازمند مسیرهای متمایز برای ترافیک شبکه با حجم بالا و وقفه‌های سخت‌افزاری حساس به زمان هستند. BMEXBP1002 معماری صفحه تقسیم شده‌ای را پیاده‌سازی می‌کند که شامل ۸ اسلات هیبریدی است که هم خطوط اترنت و هم لینک‌های X-Bus را در کنار ۲ اسلات استاندارد X-Bus جای می‌دهد. این طراحی به مهندسان اجازه می‌دهد ماژول‌های پیشرفته بومی اترنت (مانند کارت‌های شبکه میدانی HART) و کارت‌های ورودی/خروجی گسسته قدیمی را در یک شاسی یکپارچه قرار دهند و پیچیدگی پنل را کاهش دهند.
-
پایداری MTBF در طول دهه‌ها: خرابی‌های سخت‌افزاری سیستم در ایستگاه‌های پمپاژ از راه دور یا کارخانه‌های تولید ۲۴ ساعته باعث توقف‌های پرهزینه تولید می‌شوند. BMEXBP1002 با MTBF رتبه‌بندی شده ۱,۱۸۴,۱۷۰ ساعت، امتیاز قابلیت اطمینان فوق‌العاده‌ای در میدان به دست می‌آورد. این مهندسی سنگین به معنای بیش از یک قرن اجرای مداوم الکتریکی تحت بارهای عملیاتی اسمی است.
-
مقیاس‌پذیری مستقیم پورت توسعه: گسترش چیدمان‌های کنترل فیزیکی معمولاً نیازمند تخریب سخت‌افزار موجود یا تغییر پیکربندی پردازنده‌ها است. این بک‌پلین شامل یک نقطه اتصال توسعه اصلی یکپارچه است که ماژول Modicon XBE را مستقیماً می‌پذیرد. این پورت اختصاصی خطوط داده را فوراً به رک‌های ثانویه متصل می‌کند بدون اینکه هیچ‌یک از ۱۰ اسلات عملیاتی استاندارد ماژول را مصرف کند.
-
دو گزینه مکانیکی برای تثبیت: قاب‌های مهندسی فشرده نیازمند گزینه‌های نصب متنوع برای بهینه‌سازی جریان هوا و فاصله‌بندی حرارتی هستند. BMEXBP1002 از طریق دو روش متمایز نصب ساختاری محکم را پشتیبانی می‌کند: تراز پیچ صفحه سنگین M6 یا مسیر نصب پیچ پنل استاندارد با فاصله ۰.۱۷ تا ۰.۲۵ اینچ. هر دو روش بک‌پلین را در برابر لرزش‌های شدید ماشین‌آلات صنعتی محکم قفل می‌کنند.
-
ردپای حرارتی بسیار کم پارازیتی: قاب‌های کنترل با چگالی بالا اغلب از افزایش دمای موضعی ناشی از مدارهای قدرت غیرفعال بک‌پلین رنج می‌برند. BMEXBP1002 این مشکل را با مصرف تنها ۲۵۱ میلی‌وات در خط ۳.۳ ولت و ۳.۹ وات در خط ۲۴ ولت کاهش می‌دهد. این افت توان کم، تولید حرارت داخلی را محدود می‌کند و اجازه می‌دهد پردازنده‌ها و واحدهای قدرت اطراف خنک‌تر کار کنند و عمر طولانی‌تری داشته باشند.
سؤالات متداول
-
آیا این بک‌پلین BMEXBP1002 کاملاً نو است؟
بله. ما این محصول را به‌صورت کاملاً نو و اصل کارخانه‌ای عرضه می‌کنیم. بک‌پلین در بسته‌بندی اصلی و معتبر Schneider Electric ارسال می‌شود که شامل تمام برچسب‌های محافظت و برچسب‌های نصب کارخانه‌ای دست‌نخورده است.
-
آیا می‌توانم هم پردازنده‌های قدیمی BMX و هم پردازنده‌های جدید BME را روی این رک استفاده کنم؟
بله. طراحی هیبریدی سازگاری کامل سخت‌افزاری به عقب و جلو را فراهم می‌کند. شما می‌توانید پردازنده‌های استاندارد Modicon BMX یا پردازنده‌های پیشرفته BME با قابلیت اترنت را در اسلات‌های اصلی قرار دهید. بک‌پلین به‌طور خودکار داده‌ها را بر اساس نوع پردازنده نصب‌شده از طریق کانال باس مناسب مسیریابی می‌کند.
-
تفاوت اسلات‌ها در این بک‌پلین چیست؟
BMEXBP1002 ده اسلات ماژول خود را به دو ناحیه عملکردی متمایز تقسیم می‌کند. هشت اسلات شامل مدارهای دوگانه‌ای هستند که برای مسیریابی همزمان بسته‌های اترنت پرسرعت و سیگنال‌های منطقی استاندارد X-Bus لازم است. دو اسلات باقی‌مانده فقط مسیر X-Bus را حمل می‌کنند که آن‌ها را برای کارت‌های ورودی/خروجی گسسته یا آنالوگ استاندارد که نیاز به اتصال مستقل اترنت ندارند، ایده‌آل می‌سازد.
-
بک‌پلین در محیط‌های صنعتی با رطوبت بالا چگونه عمل می‌کند؟
بک‌پلین در بازه گسترده‌ای از رطوبت نسبی ۵٪ تا ۹۵٪ به‌طور ایمن عمل می‌کند. با این حال، اگر تأسیسات شما نوسانات دمایی شدید دارد که باعث تجمع رطوبت می‌شود، باید سخت‌افزار را در محیطی بدون تراکم و داخل یک تابلو کنترل با درجه حفاظتی IP54 یا بالاتر نصب کنید.
