جزئیات محصول

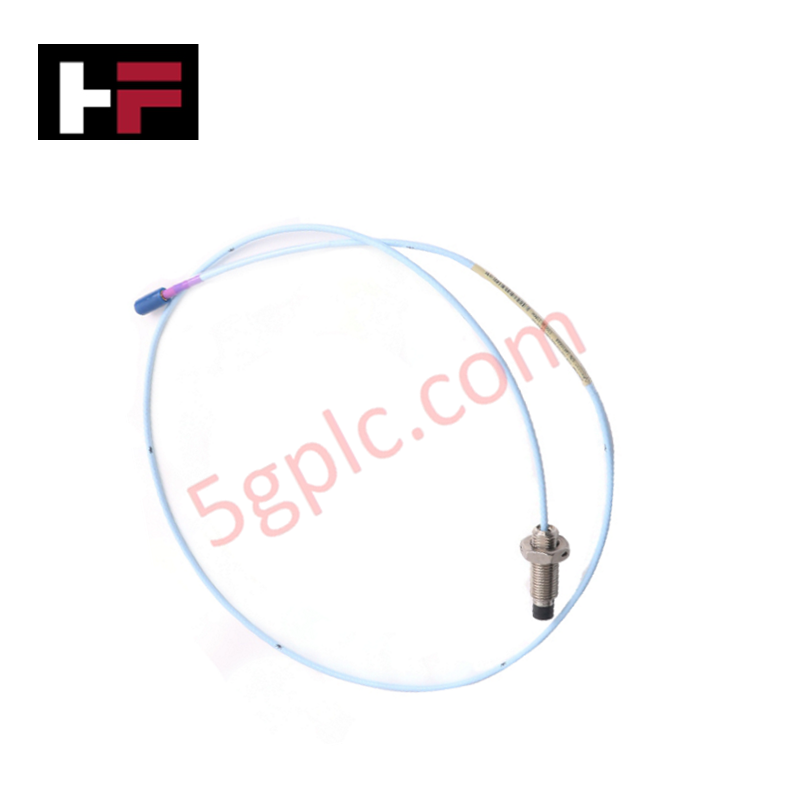

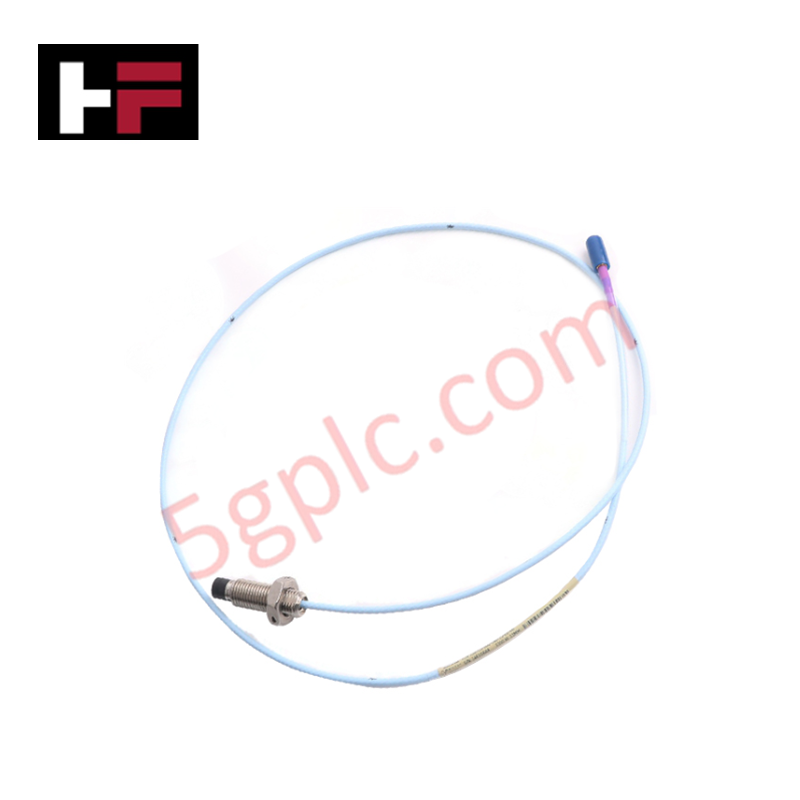

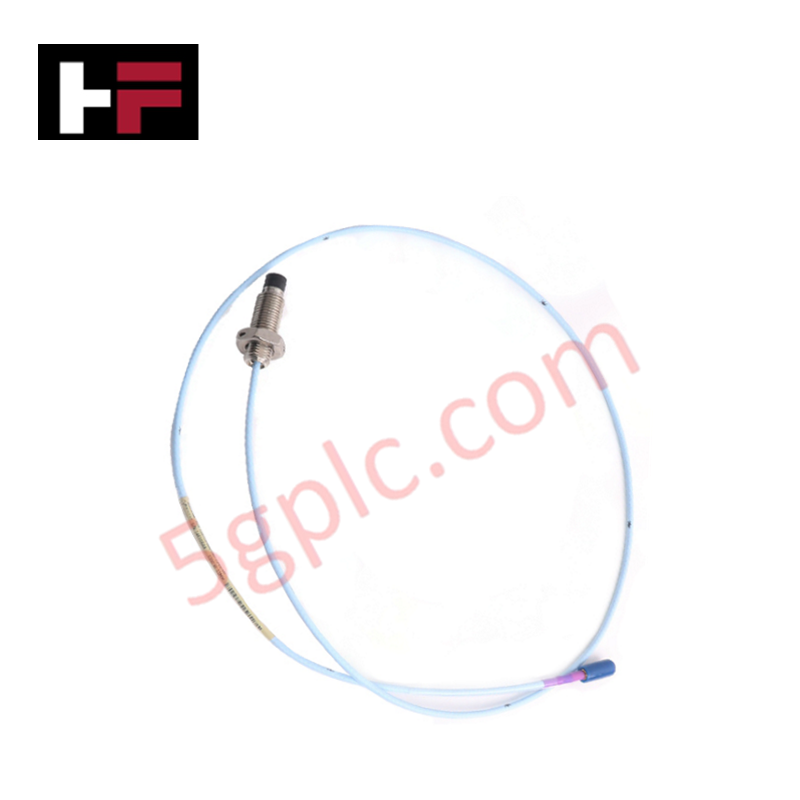

Bently Nevada 330703-000-080-10-02-00، که به عنوان 330703 سنسور نزدیکی نیز فهرست شده است، به عنوان یک قطعه سخت‌افزاری اختصاصی برای اندازه‌گیری جابجایی شفت بدون تماس و لرزش در شبکه‌های نظارت بر ماشین‌آلات 3300 XL عمل می‌کند.
تجزیه پسوند و ماتریس مدل
| فیلد گزینه | کد | جزئیات پیکربندی |
|---|---|---|
| طول بدون رزوه | 000 | طول بدنه بدون رزوه 0 میلی‌متر |
| طول کل بدنه | 080 | طول کل بدنه رزوه‌دار 80 میلی‌متر |
| طول کل | 10 | طول کل کابل 1.0 متر (3.3 فوت) |
| نوع کانکتور / کابل | 02 | کانکتور کواکسیال کوچک ClickLoc، کابل استاندارد |
| تأییدیه سازمانی | 00 | نیاز به تأییدیه ندارد |
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 330703-000-080-10-02-00 |
| برند | Bently Nevada |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.15 کیلوگرم (0.33 پوند) |
| ابعاد | نوک پروب 11 میلی‌متری، رزوه M14 x 1.5، طول بدنه 80 میلی‌متر |
| دمای کاری | -51 درجه سانتی‌گراد تا +177 درجه سانتی‌گراد (-60 درجه فارنهایت تا +351 درجه فارنهایت) |
| مصرف برق | ترنسدیوسر غیرفعال تغذیه شده از طریق حلقه درایور سنسور Proximitor |
| فرمت رزوه | رزوه متریک M14 x 1.5 بدون زره |
| نوع کانکتور | کانکتور کواکسیال کوچک ClickLoc |
| مقیاس‌بندی پروب | محدوده خطی گسترده با سنسور Proximitor 3300 XL 11 میلی‌متری هماهنگ |
مقیاس‌بندی پروب جریان گردابی و اعتبارسنجی ولتاژ شکاف
پروب 330703-000-080-10-02-00 میدان‌های مغناطیسی فرکانس بالا تولید می‌کند که با سطوح هدف هادی از طریق مقیاس‌بندی دقیق پروب جریان گردابی واکنش می‌دهند. وقتی با سنسور Proximitor 3300 XL 11 میلی‌متری هماهنگ شود، تغییرات فیزیکی شکاف به سیگنال‌های ولتاژ DC و AC متناسب تبدیل می‌شود. تنظیم موقعیت مکانیکی برای رسیدن به ولتاژ اعتبارسنجی شکاف -10 ولت DC، ترنسدیوسر را در وسط محدوده خطی کالیبره شده قرار می‌دهد و از ردیابی دینامیک روتور و کاهش تداخل بین جفت‌های سنسور نزدیک پشتیبانی می‌کند.
سؤالات متداول
س: هدف از ویژگی کانکتور ClickLoc در گزینه 02 چیست؟
الف: کانکتور ClickLoc مکانیزم قفل‌کننده‌ای دارد که از شل شدن رابط کواکسیال در اثر لرزش‌های شدید و مداوم دستگاه جلوگیری می‌کند.
س: آیا پروب 330703 می‌تواند بدون لوله محافظ زرهی خارجی کار کند؟
الف: بله، گزینه 000-080 پیکربندی کابل استاندارد بدون زره را مشخص می‌کند که برای مسیر داخلی بدنه یا نصب در لوله محافظ میدانی طراحی شده است.
راهنمای نصب میدانی
- رزوه‌های بدنه M14 x 1.5 و پورت نصب را بررسی کنید تا از تمیزی و عدم وجود آلودگی برای اتصال مکانیکی مطمئن شوید.
- پروب را در براکت نصب یا پوسته بلبرینگ بچرخانید تا نوک آن به سطح هدف شفت نزدیک شود.
- ولتاژ شکاف DC را در ترمینال‌های خروجی سنسور Proximitor هنگام تنظیم عمق پروب تا رسیدن به -10 ولت DC پایش کنید.
- مهره قفل بیرونی را به سطح نصب فشار دهید تا عمق پروب قفل شده و پایداری مکانیکی موقعیت حفظ شود.
- کانکتور کواکسیال ClickLoc را به کابل توسعه 3300 XL متصل کنید و یک کاور عایق روی محل اتصال بکشید تا آن را از زمین دستگاه جدا کند.
