جزئیات محصول

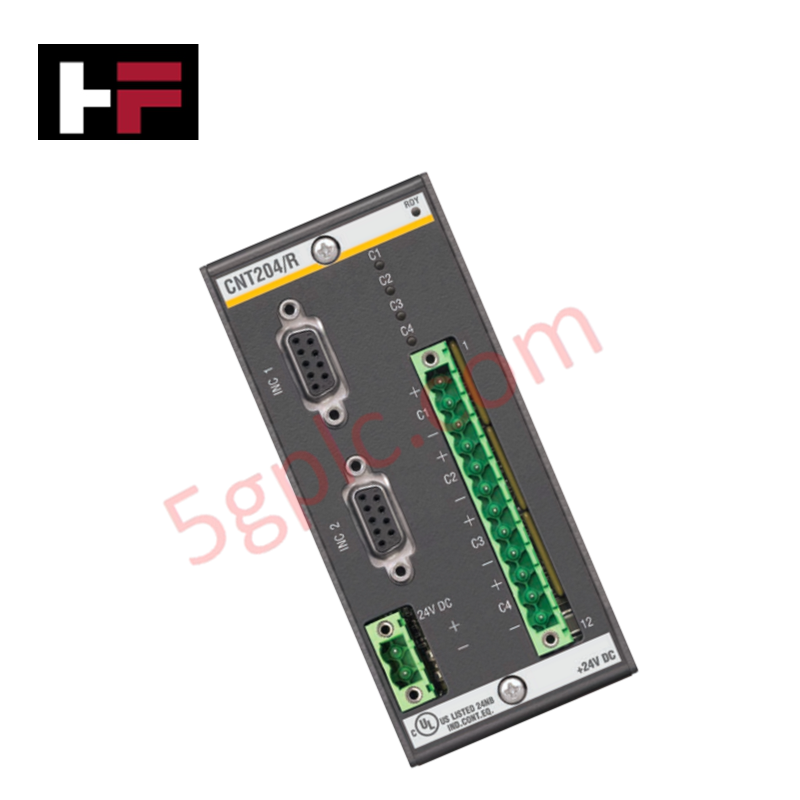

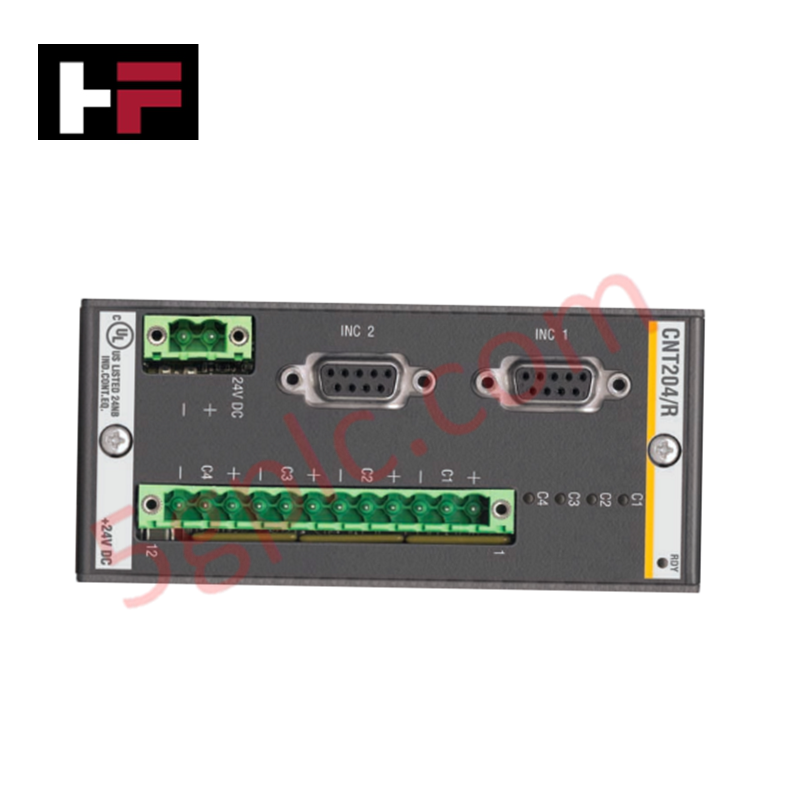

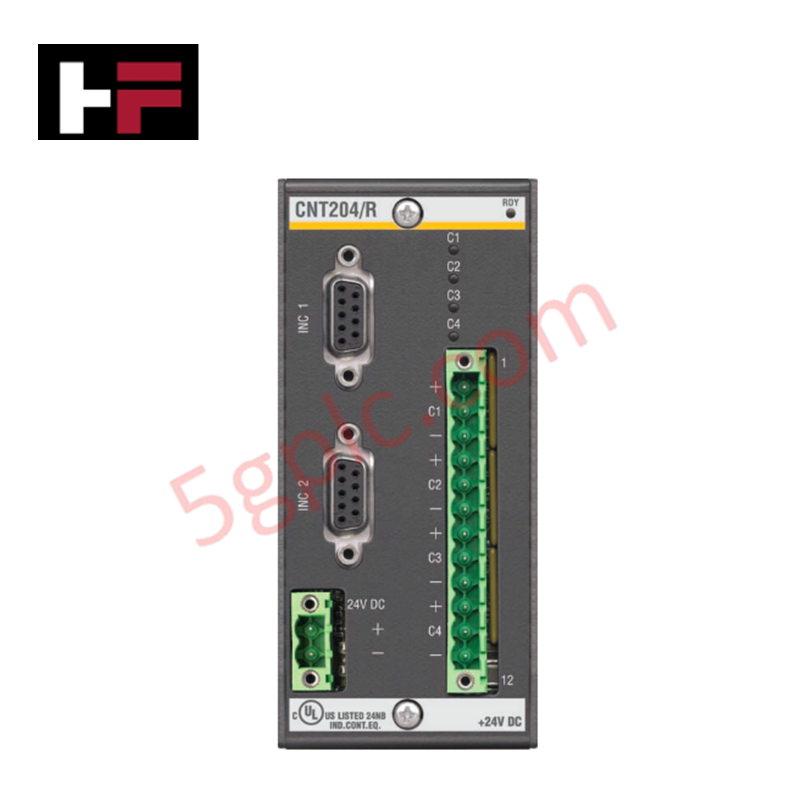

پیکربندی شده برای شمارش پالس با سرعت بالا و دریافت سیگنال انکودر افزایشی در شبکههای کنترل M1، Bachmann CNT204/R (ماژول شمارنده CNT200) اجرای فیزیکی مستقیم بازخورد حرکت و نظارت بر فرکانس را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CNT204/R |
| برند | Bachmann |
| ساخت | آلمان |
| وزن | توسط سازنده مشخص نشده است |
| ابعاد | فرم فاکتور استاندارد ماژول M1 |
| دمای کاری | منفی ۳۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۱۸-۳۴ ولت DC (خارجی) |
| رزولوشن شمارنده | ۳۲ بیت |
| حداکثر فرکانس ورودی | ۱ مگاهرتز (RS-422) / ۳۰۰ کیلوهرتز (HTL) |
| تأمین برق انکودر | +۵ ولت (۲۰۰ میلیآمپر) / +۲۴ ولت (۳۰۰ میلیآمپر) |
شبکههای تعیینشده Profinet / EtherNet/IP
ماژول CNT204/R با بَکپلین سیستم M1 ادغام میشود تا پردازش بازخورد تعیینشده را تسهیل کند. این ماژول از ارتباط باس داخلی با سرعت بالا برای گزارش شمارشهای تجمعی و اندازهگیریهای تفاضلی به کنترلکننده مرکزی در بازههای زمانی مشخص شده استفاده میکند. سازگاری با فلش فریمور از طریق بَکپلین سیستم پشتیبانی میشود تا هماهنگی با پیکربندیهای مقیاسبندی چگالی ورودی/خروجی موجود حفظ شود. این ماژول با پردازش ورودیهای انکودر افزایشی از طریق سیگنالینگ تفاضلی RS-422 یا سیگنالینگ تکپایانهای HTL، ثبات دادهها را حفظ کرده و هماهنگی در زمان واقعی با نیازهای وظیفه کنترل حرکت کنترلکننده را تضمین میکند.
سؤالات متداول
س: آیا ورودیهای شمارنده HTL میتوانند همزمان با ورودیهای انکودر تفاضلی استفاده شوند؟
ج: خیر. منطق داخلی تعداد کل کانالهای ورودی را محدود میکند. استفاده از ورودیهای انکودر تفاضلی RS-422 تعداد ورودیهای شمارنده HTL را از ۴ به ۲ کاهش میدهد.
س: آیا خروجیهای تأمین برق انکودر در برابر اتصال کوتاه محافظت شدهاند؟
ج: بله. خروجیهای تأمین برق +۵ ولت و +۲۴ ولت انکودر به صورت سختافزاری در برابر شرایط اتصال کوتاه محافظت شدهاند تا از آسیب به مدار ماژول جلوگیری شود.
راهنمای نصب در محل
- سیمکشی: برای تمام سیگنالهای انکودر و شمارنده از کابلهای جفتپیچشده شیلددار استفاده کنید تا تداخل الکترومغناطیسی به حداقل برسد. شیلد کابلها را به یک نوار زمین مشترک نزدیکترین نقطه ورود به تابلو کنترل متصل کنید.
- یکپارچگی سیگنال: اطمینان حاصل کنید که ورودیهای تفاضلی استفادهنشده در صورت بروز بازتاب سیگنال در فرکانسهای بالا به درستی خاتمه داده شدهاند. برای سیگنالهای HTL، رعایت دقیق سطوح ولتاژ برای جلوگیری از ابهام در وضعیت منطقی ضروری است.
- تأمین برق: اطمینان حاصل کنید که منبع تغذیه خارجی (۱۸-۳۴ ولت DC) برای بار ترکیبی ماژول و انکودرهای متصل شده مناسب است.
- محیط: اگرچه ماژول برای شرایط تراکم رطوبت مناسب است، از نفوذ مستقیم رطوبت به کانکتورها جلوگیری کنید تا از خوردگی گالوانیکی پینها جلوگیری شود.
