جزئیات محصول
توضیحات محصول

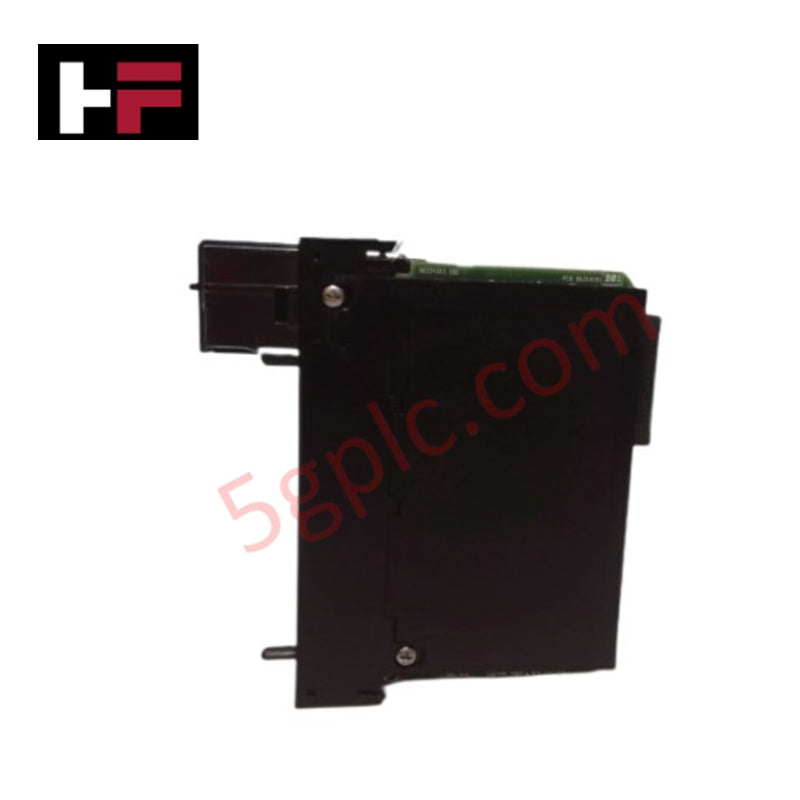

ماژول 1756-IF4FXOF2F یک ماژول ترکیبی ویژه با سرعت بالا برای سامانه کنترللوژیکس است که چهار ورودی آنالوگ با سرعت بالا و دو خروجی آنالوگ با سرعت بالا را در یک شکاف واحد جمعآوری میکند. این ماژول «سریع» (سری F) برای کاربردهایی طراحی شده است که نیاز به نمونهبرداری سریع سیگنال و پاسخ فوری خروجی دارند، مانند کنترل توربین یا هماهنگسازی حرکت با سرعت بالا. برخلاف ماژولهای با چگالی استاندارد، ماژول 1756-IF4FXOF2F (شماره قطعه 1756-IF4FXOF2F) از مدارهای پیشرفتهای بهره میبرد تا تأخیر انتقال سیگنال را به حداقل برساند. این ماژول پشتیبانی کامل از ولتاژ و جریان دو قطبی را در تمام کانالها فراهم میکند و امکان اتصال سیگنالهای ترکیبی را بدون نیاز به سختافزار تخصصی اضافی میسر میسازد.
مشخصات فنی
-
کانالهای ورودی: ۴ کانال ولتاژ/جریان با سرعت بالا
-
کانالهای خروجی: ۲ کانال ولتاژ/جریان با سرعت بالا
-
دامنههای سیگنال: ±۱۰ ولت مستقیم، ۰…۵ ولت مستقیم، ۰…۱۰ ولت مستقیم، و ۴…۲۰ میلیآمپر
-
وضوح ورودی: ۱۶ بیت مؤثر (بیش از ۲۱ بیت در برخی حالتها، اصلاح دادههای قدیمی ۱۴ بیت)
-
وضوح خروجی: ۱۳ تا ۱۶ بیت (بسته به دامنه سیگنال)
-
توان بکپلن (۵.۱ ولت مستقیم): ۳۷۵ میلیآمپر
-
توان بکپلن (۲۴ ولت مستقیم): ۱۰۰ میلیآمپر
-
زمان اسکن: قابلیت کمتر از یک میلیثانیه (عملکرد سری سریع)
-
کلید ماژول: الکترونیکی، قابل تنظیم نرمافزاری
-
دمای کاری: ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت)
-
دمای نگهداری: منفی ۴۰ درجه سانتیگراد تا ۸۵ درجه سانتیگراد (منفی ۴۰ تا ۱۸۵ درجه فارنهایت)
-
کالیبراسیون: کارخانهای کالیبره شده؛ پشتیبانی از کالیبراسیون میدانی توسط کاربر برای حلقههای با دقت بالا
مقایسه قطعات و کاربرد
ماژول 1756-IF4FXOF2F گزینهای برتر برای مهندسانی است که میخواهند فضای شاسی را صرفهجویی کنند و در عین حال عملکرد بالایی داشته باشند. در مقایسه با استفاده جداگانه از ماژولهای 1756-IF8 و 1756-OF4، این ماژول ترکیبی نسبت ورودی/خروجی متعادلی برای حلقههای کنترل کوچک فراهم میکند. این ماژول به ویژه در حلقههای PID که تأخیر ورودی به خروجی عامل مهمی در پایداری سامانه است، بسیار مؤثر است. برای نصب، بلوک ترمینال قابل جابجایی ۳۶ پین (RTB) مانند 1756-TBNH یا 1756-TBSH لازم است که باید به صورت جداگانه سفارش داده شود.
پرسشهای متداول
تفاوت ماژولهای «F» با ماژولهای آنالوگ استاندارد چیست؟حرف «F» در 1756-IF4FXOF2F به معنای «سریع» است. این ماژولها از معماری مبدل آنالوگ به دیجیتال بهروزشدهای استفاده میکنند که تأخیر بسیار کمتر و نرخ نمونهبرداری بالاتری نسبت به ماژولهای استاندارد 1756-IF دارد.
آیا این ماژول نیاز به منبع تغذیه خارجی ۲۴ ولت مستقیم دارد؟خیر، این ماژول نیاز ۲۴ ولت مستقیم خود را مستقیماً از بکپلن کنترللوژیکس میگیرد، هرچند که به بار کلی منبع تغذیه افزوده میشود و باید با استفاده از نرمافزار طراحی معماری یکپارچه (IAB) محاسبه شود.
