جزئیات محصول
مروری بر محصول

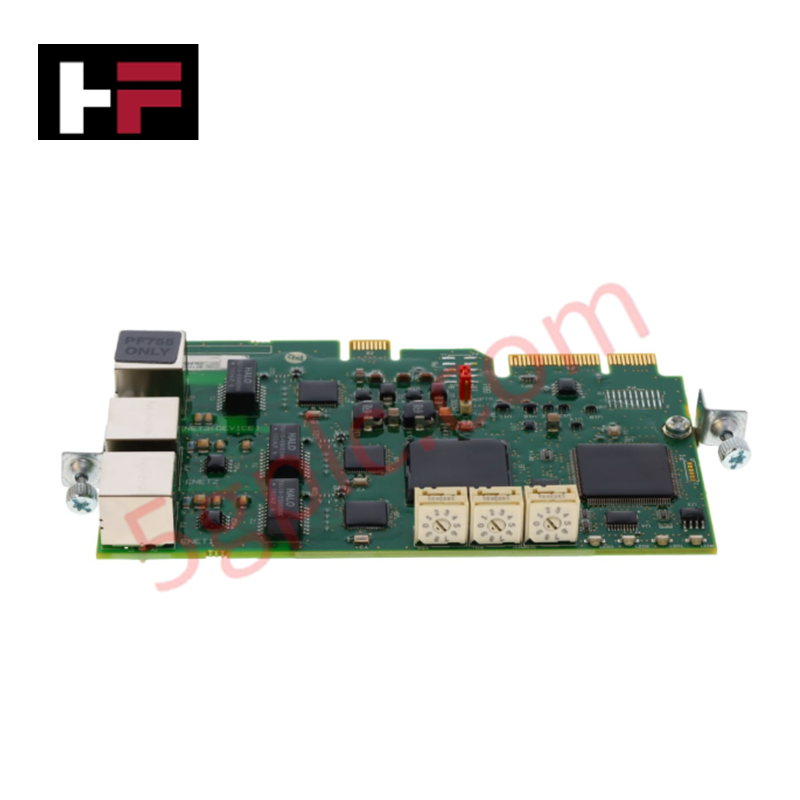

Allen Bradley 20-750-ENETR قابلیت‌های شبکه‌ای با عملکرد بالا را برای درایوهای فرکانس متغیر سری PowerFlex 750 فراهم می‌کند. این ماژول گزینه‌ای دو پورت EtherNet/IP، ادغام بی‌وقفه بین درایو و سیستم‌های کنترل مبتنی بر Logix را تسهیل می‌کند. این امکان تبادل داده در زمان واقعی، پیکربندی درایو و تشخیص‌های پیشرفته را از طریق یک شبکه اترنت صنعتی استاندارد فراهم می‌آورد. ما این ماژول را به صورت کاملاً نو و اصلی تأمین می‌کنیم که سازگاری کامل با فرم‌ویر و همگام‌سازی با سرعت بالا را برای برنامه‌های کنترل حرکت شما تضمین می‌کند.
مشخصات فنی
20-750-ENETR از پروتکل DPI برای ارتباط با درایو استفاده می‌کند و در عین حال اتصال اترنت با سرعت بالا به شبکه کارخانه را فراهم می‌آورد.
| ویژگی | مشخصات |
| سازنده | Allen Bradley (Rockwell Automation) |
| نوع ماژول | ماژول گزینه‌ای EtherNet/IP |
| سازگاری با درایو | PowerFlex 753 و PowerFlex 755 |
| تعداد پورت‌ها | 2 (RJ45) |
| سرعت داده اترنت | 10/100 مگابیت بر ثانیه (تمام یا نیم دوطرفه) |
| پروتکل درایو | DPI (رابط جانبی درایو) |
| سرعت داده DPI | 500 کیلوبیت بر ثانیه |
| جریان مصرفی DPI | 250 میلی‌آمپر در 14 ولت DC |
| دمای کاری | 0 تا 40 درجه سانتی‌گراد (32 تا 104 درجه فارنهایت) |
| توپولوژی شبکه | ستاره‌ای، خطی یا حلقه سطح دستگاه (DLR) |
مزایای مهندسی
-
پشتیبانی از توپولوژی DLR: طراحی دو پورت امکان پیاده‌سازی توپولوژی حلقه سطح دستگاه (DLR) را فراهم می‌کند. این ویژگی با ارائه مسیر ارتباطی افزونه، پایداری شبکه را افزایش می‌دهد؛ شبکه حتی در صورت خرابی یک بخش کابل به کار خود بدون وقفه ادامه می‌دهد.
-
راه‌اندازی ساده‌تر درایو: این ماژول نیاز به مبدل‌های سریال پیچیده را حذف می‌کند. مهندسان می‌توانند درایو را مستقیماً از طریق نرم‌افزار Studio 5000 Logix Designer یا Connected Components Workbench از طریق پورت اترنت پیکربندی کنند که زمان راه‌اندازی را به طور قابل توجهی کاهش می‌دهد.
-
تشخیص‌های داخلی پیشرفته: ماژول وضعیت درایو و پارامترهای داخلی را به صورت زمان واقعی پایش می‌کند. داده‌های خطای حیاتی و معیارهای مصرف انرژی را مستقیماً به HMI یا کنترلر ارسال می‌کند که امکان نگهداری پیشگیرانه و کاهش زمان توقف‌های ناخواسته را فراهم می‌آورد.
-
همگام‌سازی با سرعت بالا: سرعت داده 10/100 مگابیت بر ثانیه اجرای دستورات با تأخیر کم را تضمین می‌کند. ماژول ترافیک با پهنای باند بالا را به طور مؤثر مدیریت می‌کند و از ایجاد گلوگاه در شبکه هنگام انتقال داده‌های گسترده یا هماهنگی تعداد زیاد محور جلوگیری می‌کند.
سؤالات متداول
-
آیا 20-750-ENETR به منبع تغذیه خارجی نیاز دارد؟
خیر. این ماژول جریان کاری 250 میلی‌آمپر مورد نیاز خود را مستقیماً از باس DPI داخلی درایو می‌کشد. این موضوع سیم‌کشی اضافی را حذف کرده و نصب فیزیکی در شکاف گزینه درایو را ساده می‌کند.
-
آیا می‌توانم از این ماژول برای اتصال دو درایو مختلف به هم استفاده کنم؟
پورت‌های دوگانه به عنوان یک سوئیچ داخلی عمل می‌کنند. شما می‌توانید از این پورت‌ها برای اتصال زنجیره‌ای (daisy-chain) چندین درایو در توپولوژی خطی یا حلقه استفاده کنید که تعداد پورت‌های مورد نیاز روی سوئیچ اصلی اترنت صنعتی شما را کاهش می‌دهد.
-
چگونه آدرس IP ماژول را تنظیم کنم؟
می‌توانید آدرس IP را با استفاده از ابزار BOOTP/DHCP، از طریق ماژول رابط کاربری درایو (HIM) یا با نرم‌افزارهایی مانند Studio 5000 تنظیم کنید. ماژول آدرس را در حافظه غیر فرار ذخیره می‌کند تا پس از قطع و وصل برق حفظ شود.
-
آیا این ماژول با درایوهای PowerFlex 753 سازگار است؟
بله. در حالی که PowerFlex 755 دارای پورت اترنت داخلی است، 20-750-ENETR به عنوان رابط اصلی اترنت برای PowerFlex 753 عمل می‌کند. در کاربردهای PowerFlex 755، مهندسان معمولاً این ماژول را برای فراهم کردن مسیر شبکه دوم ایزوله یا فعال‌سازی عملکرد DLR اضافه می‌کنند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
