جزئیات محصول
مروری بر محصول

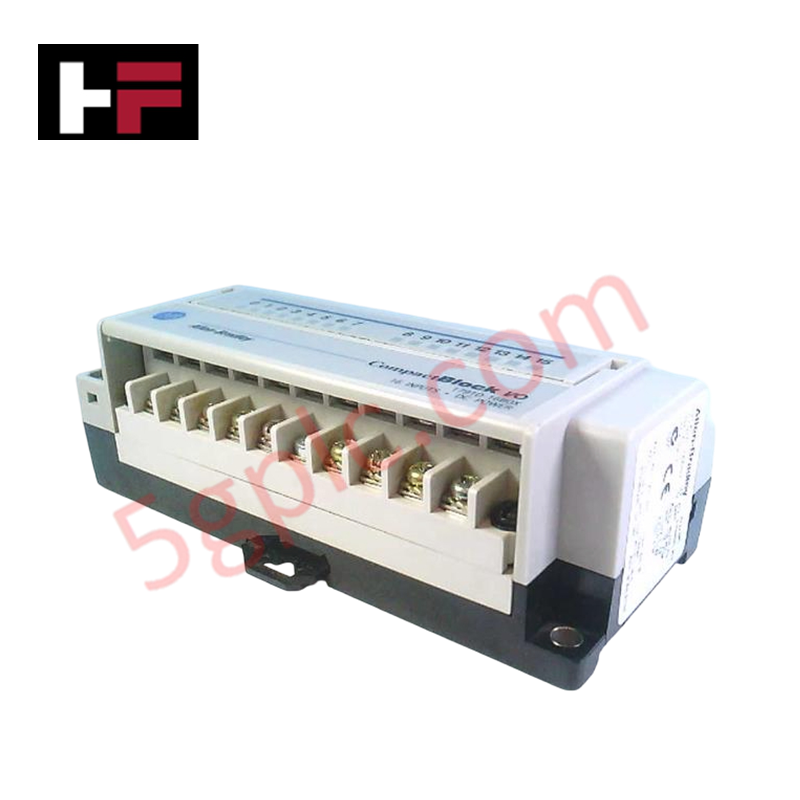

Allen Bradley 1791D-16B0X عضوی از سری CompactBlock I/O است که راهحلی با چگالی بالا و صرفهجویی در فضا برای کنترل توزیعشده از طریق DeviceNet ارائه میدهد. این ماژول ورودی گسسته دارای ۱۶ نقطه ورودی نوع sinking است که برای اتصال به دستگاههای میدانی ۲۴ ولت DC مانند کلیدهای محدود، حسگرهای مجاورت و دکمههای فشاری طراحی شده است. با قرار دادن I/O نزدیکتر به دستگاههای میدانی، این ماژول هزینههای سیمکشی را کاهش داده و عیبیابی در سلولهای پیچیده اتوماسیون را سادهتر میکند. ما این واحد را در وضعیت ۱۰۰٪ نو و اصل تأمین میکنیم تا اطمینان حاصل شود شبکه شما بالاترین صحت ارتباط و منطق را حفظ میکند.
مشخصات فنی
1791D-16B0X از مدارهای با سرعت بالا برای پردازش سیگنالهای دیجیتال در پارامترهای زیر استفاده میکند:
| ویژگی | مشخصات |
| سازنده | Allen Bradley (Rockwell Automation) |
| تعداد ورودیها در هر بلوک | ۱۶ نقطه |
| نوع ورودی | Sinking (ولتاژ نامی ۲۴ ولت DC) |
| محدوده ولتاژ | ۱۰–۳۰ ولت DC |
| ولتاژ حالت روشن | حداقل ۱۰ ولت DC |
| ولتاژ حالت خاموش | حداکثر ۵ ولت DC |
| جریان حالت روشن | حداکثر ۱۱.۰ میلیآمپر در ۳۰ ولت؛ حداقل ۲.۰ میلیآمپر در ۱۰ ولت |
| حالتهای تبادل I/O | پرسش، چرخهای، تغییر وضعیت (CoS) |
| درجه حفاظت | IEC IP20 |
| سرعت ارتباط | ۱۲۵ کیلوبیت بر ثانیه، ۲۵۰ کیلوبیت بر ثانیه، ۵۰۰ کیلوبیت بر ثانیه (تشخیص خودکار) |
| وزن | ۰.۵۶ پوند (۰.۲۶ کیلوگرم) |
مزایای مهندسی
1791D-16B0X چالشهای حیاتی یکپارچهسازی در معماریهای توزیعشده DeviceNet را برطرف میکند:
-
ابعاد فشرده با چگالی بالا: طراحی CompactBlock شانزده کانال را در فرم فاکتوری کوچک ادغام میکند که امکان نصب در محفظههای کمعمق یا مستقیماً روی قاب ماشین را فراهم میآورد، جایی که فضای کابینت محدود است.
-
بهینهسازی کارایی دادهها: این ماژول از تبادل داده «تغییر وضعیت» (CoS) پشتیبانی میکند. به جای پرسش مداوم هر نقطه، ماژول فقط زمانی که ورودی واقعاً تغییر میکند، کنترلر را بهروزرسانی میکند. این ویژگی فنی ترافیک شبکه را کاهش داده و پهنای باند را برای سایر ترافیکهای حیاتی DeviceNet آزاد میکند.
-
تشخیص بصری جامع: سه سطح LED مجزا وضعیت سختافزار را فوراً نشان میدهند. LEDهای Mod/Net سلامت شبکه را نظارت میکنند، LED منطق وضعیت داخلی ماژول را پیگیری میکند و LEDهای زرد I/O بهطور دقیق دستگاه میدانی فعال را مشخص میکنند که زمان خرابی را بهطور قابل توجهی کاهش میدهد.
-
پشتیبانی چندرسانهای انعطافپذیر: سختافزار از هر دو رسانه Thick و Flat DeviceNet پشتیبانی میکند. ارتباط قابل اطمینان را تا فاصله ۵۰۰ متر (در سرعت ۱۲۵ کیلوبیت بر ثانیه) حفظ میکند و حداکثر انعطافپذیری را برای چیدمانهای بزرگ کارخانه فراهم میآورد.
-
فیلتر ورودی مقاوم: مدارها محدوده ورودی وسیعی (۱۰-۳۰ ولت DC) را مدیریت کرده و آستانههای دقیق جریان حالت خاموش (۱.۵ میلیآمپر) را دارند. این ویژگی از سیگنالهای «شبح» ناشی از جریان نشتی کابلهای بلند یا حسگرهای با امپدانس بالا جلوگیری میکند.
سؤالات متداول
-
چگونه آدرس گره DeviceNet برای 1791D-16B0X را تنظیم کنم؟
آدرس گره (MAC ID) و نرخ ارتباط را از طریق کلیدهای سختافزاری روی ماژول یا با استفاده از ابزارهای راهاندازی نرمافزاری مانند RSNetWorx برای DeviceNet تنظیم میکنید.
-
تفاوت ورودیهای Sinking و Sourcing چیست؟
1791D-16B0X یک ماژول sinking است، به این معنی که نقطه ورودی جریان را از دستگاه میدانی به مشترک «میکشد». باید این ماژول را با حسگرهای sourcing (PNP) یا کلیدهای تماس خشک که به منبع مثبت متصل هستند، جفت کنید.
-
آیا این ماژول از سیگنالهای آنالوگ پشتیبانی میکند؟
خیر. 1791D-16B0X صرفاً یک ماژول ورودی گسسته (دیجیتال) است و فقط سیگنالهای روشن/خاموش را پردازش میکند. برای نیازهای آنالوگ باید بلوک آنالوگ خاص 1791D را انتخاب کنید.
-
چگونه مطمئن شوم محصول کاملاً نو است؟
ما تضمین میکنیم 1791D-16B0X ۱۰۰٪ نو است. هر واحد در جعبه اصلی کارخانه Allen Bradley با مهر و موم کارخانهای ارسال میشود و برچسبهای کنترل کیفیت اصیل با کد UPC (612598185733) و سازنده روی آن قرار دارد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
