جزئیات محصول
مروری بر محصول

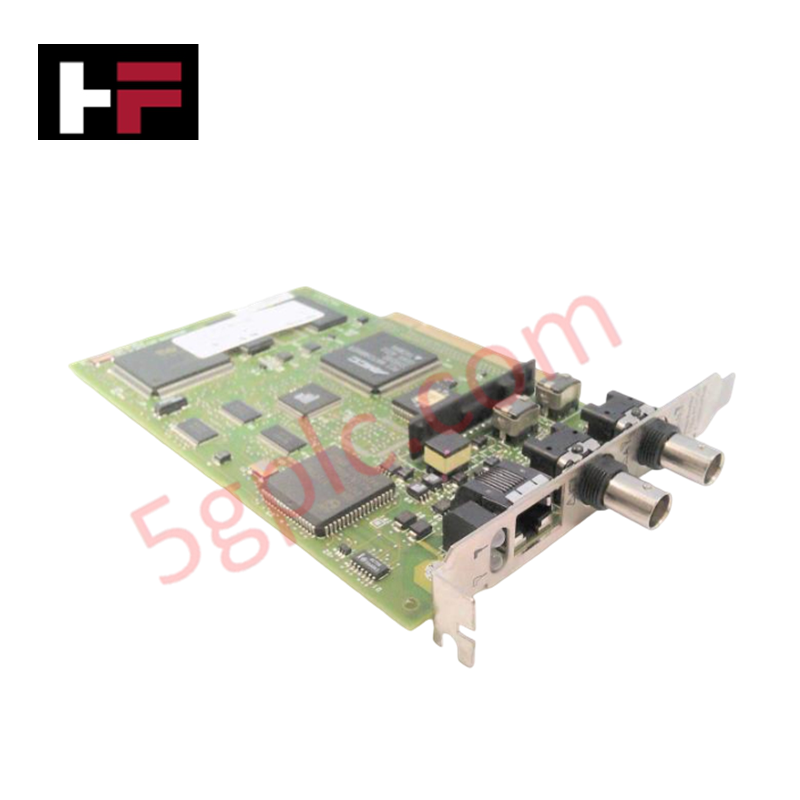

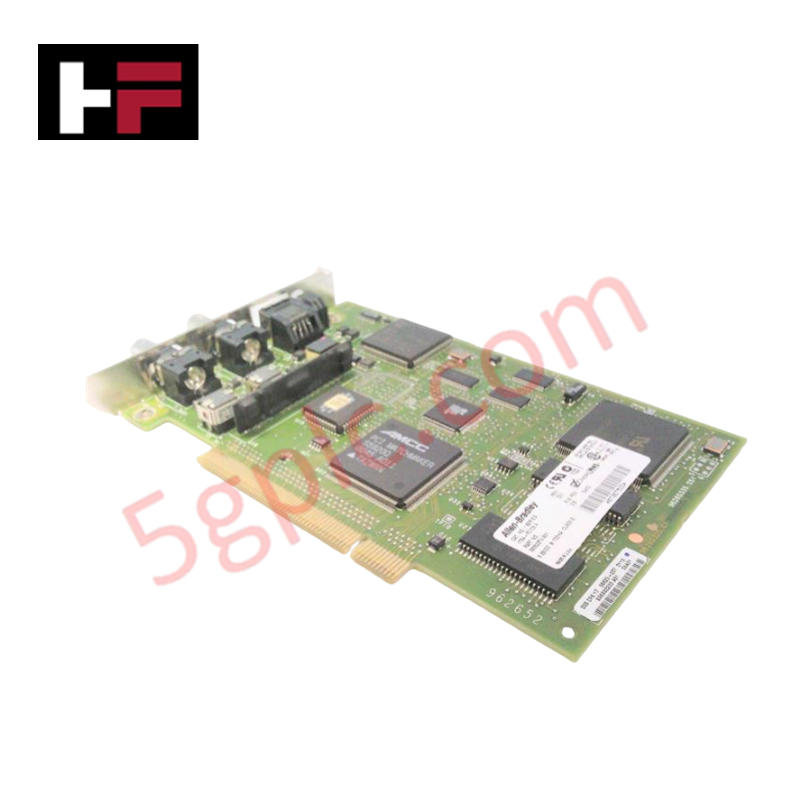

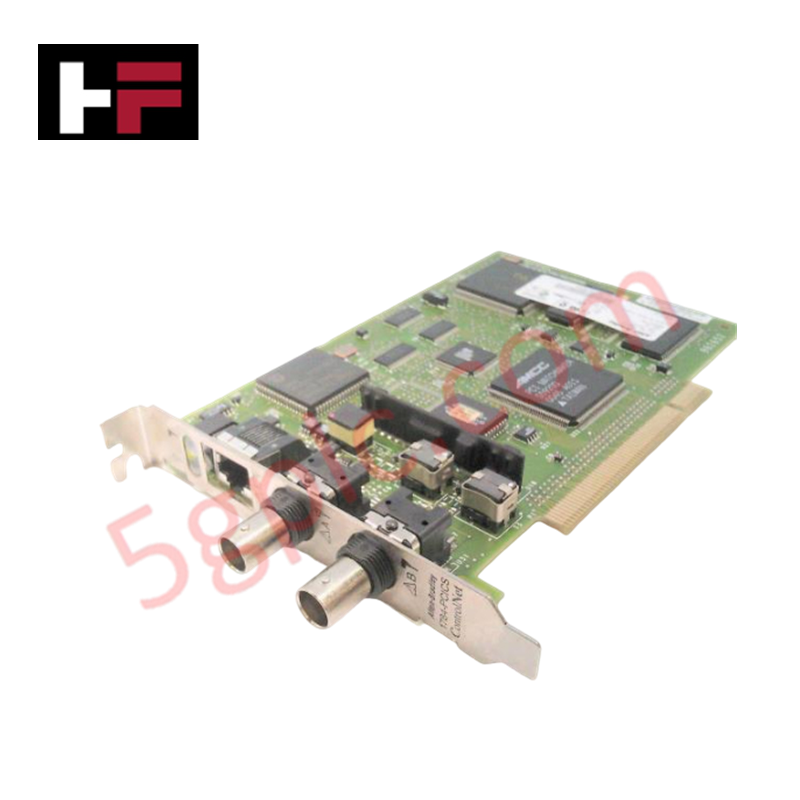

کارت Allen Bradley 1784-PCICS به‌عنوان یک پل با عملکرد بالا بین معماری‌های کامپیوتر صنعتی و شبکه‌های ControlNet عمل می‌کند. این کارت رابط PCI-bus به یک کامپیوتر استاندارد امکان می‌دهد تا به‌عنوان یک کنترلر قدرتمند یا ایستگاه کاری تشخیصی در محیط ControlNet عمل کند. این واحد را به‌صورت کاملاً نو و اصل کارخانه‌ای ارائه می‌دهیم که زمان‌بندی دقیق و تعیین‌پذیری داده‌های لازم برای اسکن پیچیده ورودی/خروجی و پیام‌رسانی همتا به همتا را فراهم می‌کند.
مشخصات فنی
کارت 1784-PCICS از سخت‌افزار تخصصی برای مدیریت ترافیک داده صنعتی با سرعت بالا بدون بارگذاری پردازنده اصلی کامپیوتر میزبان استفاده می‌کند:
| ویژگی | مشخصات |
| رابط باس | PCI جهانی (3.3 ولت یا 5 ولت) |
| پروتکل شبکه | ControlNet |
| تعداد کانال | 2 کانال مستقل |
| نوع اتصال | دو کانکتور BNC کواکسیال |
| قابلیت‌ها | قابلیت اسکنر و پیام‌رسانی |
| سرعت داده | 5 مگابیت بر ثانیه |
| ظرفیت شبکه | پشتیبانی تا 99 گره |
| وزن | 0.40 پوند (0.18 کیلوگرم) |
مزایای مهندسی
-
تعیین‌پذیری دو کاناله: کارت 1784-PCICS دارای دو پورت BNC است که از پیکربندی‌های رسانه‌ای افزونه پشتیبانی می‌کند. این افزونگی سخت‌افزاری تضمین می‌کند که شبکه کنترل حتی در صورت آسیب فیزیکی یا تداخل در یک بخش کابل کواکسیال، ارتباط خود را حفظ کند.
-
قدرت پردازش خارج از برد: این کارت منطق پیچیده "اسکنر" را به‌صورت محلی روی پردازنده خود مدیریت می‌کند. با به‌روزرسانی مستقل چرخه‌ای ورودی/خروجی، از ایجاد نوسان در حلقه کنترل توسط سیستم‌عامل میزبان ویندوز یا لینوکس جلوگیری می‌کند.
-
سازگاری همه‌جانبه PCI: کلیدگذاری PCI جهانی به کارت اجازه می‌دهد تا در اسلات‌های PCI قدیمی 5 ولت و مدرن 3.3 ولت نصب شود. این انعطاف‌پذیری فرآیند تعویض سخت‌افزار هنگام ارتقاء کامپیوترهای صنعتی را ساده می‌کند و سیم‌کشی موجود در محل را حفظ می‌کند.
-
پیام‌رسانی تعیین‌پذیر: برخلاف کارت‌های اترنت استاندارد، 1784-PCICS به‌طور دقیق زمان به‌روزرسانی شبکه ControlNet (NUT) را اجرا می‌کند. این تضمین می‌کند که قفل‌های حیاتی و داده‌های حرکت با سرعت بالا دقیقاً در زمان مورد انتظار برنامه برسند و برخوردهای غیرقابل پیش‌بینی شبکه را حذف می‌کند.
سؤالات متداول
-
آیا این کارت 1784-PCICS یک واحد کاملاً نو است؟
بله. ما فقط واحدهای کاملاً نو را در بسته‌بندی ضد الکتریسیته ساکن اصلی Allen Bradley عرضه می‌کنیم. این اطمینان می‌دهد که خازن‌های الکترولیتی روی برد و کانکتورهای BNC عمر مفید کامل خود را دارند که برای سخت‌افزار PCI متوقف شده حیاتی است.
-
آیا کارت به‌طور همزمان از حالت‌های اسکنر و پیام‌رسانی پشتیبانی می‌کند؟
بله. 1784-PCICS قابلیت کامل اسکنر برای کنترل رک‌های ورودی/خروجی از راه دور را فراهم می‌کند و همزمان پیام‌رسانی برنامه‌ریزی نشده (پیام‌رسانی صریح) برای داده‌های HMI یا بارگذاری PLC به کامپیوتر را مدیریت می‌کند.
-
برای پیکربندی این کارت به چه نرم‌افزاری نیاز دارم؟
معمولاً از RSNetWorx برای ControlNet برای برنامه‌ریزی شبکه و RSLinx Classic برای برقراری ارتباط درایور بین کارت و برنامه صنعتی خود (مانند SoftLogix یا HMI) استفاده می‌کنید.
-
آیا می‌توانم این کارت را در اسلات PCIe (PCI Express) مدرن نصب کنم؟
خیر. 1784-PCICS به اسلات PCI استاندارد قدیمی نیاز دارد. اگر کامپیوتر صنعتی شما فقط اسلات‌های PCIe دارد، به پل PCI به PCIe یا ماژول ارتباطی جدیدتری نیاز خواهید داشت. قبل از نصب همیشه معماری اسلات مادربرد خود را بررسی کنید.
