جزئیات محصول
بررسی محصول

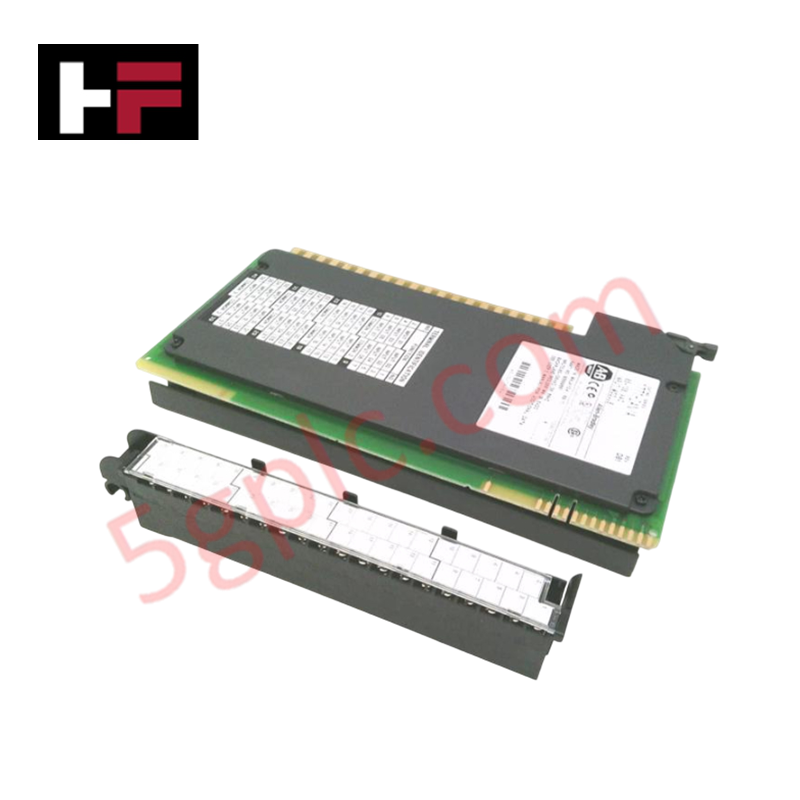

ماژول Allen Bradley 1771-IAN به عنوان یک رابط گسسته با چگالی بالا برای پلتفرم PLC-5 عمل می‌کند. این ماژول وضعیت روشن/خاموش دستگاه‌های میدانی مانند کلیدهای محدود، دکمه‌های فشاری و حسگرهای مجاورت را که با ولتاژ نامی ۱۲۰ ولت کار می‌کنند، تشخیص می‌دهد. با ارائه ۳۲ نقطه ورودی در قالب یک اسلات واحد، 1771-IAN چگالی ورودی/خروجی را در شاسی یونیورسال 1771 به حداکثر می‌رساند. ما این ماژول را به صورت کاملاً نو و اصل کارخانه‌ای عرضه می‌کنیم تا معماری کنترل قدیمی شما با سخت‌افزار صفر ساعت و بی‌عیب، عملکرد بهینه خود را حفظ کند.
مشخصات فنی
1771-IAN از طراحی مدار بهینه‌شده‌ای برای تبدیل سیگنال‌های ولتاژ بالا به داده‌های سطح منطقی برای بک‌پلین استفاده می‌کند:
| ویژگی | مشخصات |
| تعداد ورودی‌ها | ۳۲ ورودی (سازماندهی شده در ۴ مجموعه ۸ تایی) |
| دسته ولتاژ | ۱۲۰ ولت AC/DC |
| ولتاژ کاری AC | ۸۵–۱۳۸ ولت |
| جریان کشیده شده از بک‌پلین | ۲۸۰ میلی‌آمپر |
| حداکثر جریان حالت خاموش AC | ۳.۰ میلی‌آمپر |
| حداکثر جریان حالت خاموش DC | ۰.۸ میلی‌آمپر |
| تاخیر معمول سیگنال AC (روشن) | ۱۰ میلی‌ثانیه (± ۷ میلی‌ثانیه) |
| تاخیر معمول سیگنال AC (خاموش) | ۲۰ میلی‌ثانیه (± ۱۵ میلی‌ثانیه) |
| سازگاری بازوی سیم‌کشی | 1771-WN |
| وزن | ۱.۰۰ پوند (۰.۴۵ کیلوگرم) |
مزایای مهندسی
-
بهینه‌سازی کابینت با چگالی بالا: معماری ۳۲ نقطه‌ای به مهندسان اجازه می‌دهد ظرفیت ورودی یک شاسی استاندارد 1771 را نسبت به ماژول‌های سنتی ۱۶ نقطه‌ای دو برابر کنند. این امر نیاز به شاسی‌های اضافی یا رک‌های ورودی/خروجی راه دور را در کاربردهای سخت‌افزاری سنگین از بین می‌برد.
-
حسگری چندمنظوره AC/DC: مدار داخلی اپتوایزولاسیون هر دو سیگنال AC و DC در دسته ۱۲۰ ولت را می‌پذیرد. این انعطاف‌پذیری امکان ادغام دستگاه‌های میدانی متنوع را روی یک ماژول فراهم می‌کند و طرح‌بندی سیم‌کشی را ساده‌تر و موجودی قطعات یدکی را کاهش می‌دهد.
-
فیلتر قوی سیگنال: فیلتر RC یکپارچه و تأخیرهای سخت‌افزاری نویز الکتریکی و پرش تماس که در محیط‌های صنعتی رایج است را سرکوب می‌کنند. این اطمینان می‌دهد که پردازنده PLC انتقال‌های حالت تمیز و بدون پرش را دریافت کند و از خطاهای منطقی هنگام راه‌اندازی موتور یا سوئیچینگ ولتاژ بالا جلوگیری شود.
-
منطق ایزولاسیون گروهی: ماژول ورودی‌ها را در چهار گروه ایزوله ۸ تایی سازماندهی می‌کند. این پیکربندی امکان استفاده از فازهای برق مختلف یا منابع تغذیه جداگانه برای هر گروه را فراهم می‌کند و لایه‌ای از حفاظت در برابر خرابی‌های محلی مدار و حلقه‌های زمین ایجاد می‌کند.
سؤالات متداول
-
آیا واحد 1771-IAN واقعاً کاملاً نو است؟
بله. ما تضمین می‌کنیم این واحد کاملاً نو است و در بسته‌بندی اصلی کارخانه‌ای آلن بردلی مهر و موم شده ارسال می‌شود. ما ماژول‌های بازسازی‌شده یا دست دوم ارائه نمی‌دهیم تا عمر صنعتی کامل و تلرانس‌های دقیق کارخانه‌ای را برای شما تضمین کنیم.
-
آیا می‌توانم 1771-IAN را با سیستم PLC-2 یا PLC-3 استفاده کنم؟
بله. 1771-IAN با هر شاسی یونیورسال 1771 سازگار است، به این معنی که با کنترلرهای PLC-2، PLC-3 و PLC-5 به درستی کار می‌کند، به شرطی که منبع تغذیه بک‌پلین شاسی بتواند جریان ۲۸۰ میلی‌آمپر را تأمین کند.
-
برای نصب باید از کدام بازوی سیم‌کشی استفاده کنم؟
این ماژول به بازوی سیم‌کشی 1771-WN نیاز دارد. بازوی سیم‌کشی به شما امکان می‌دهد ماژول را بدون قطع سیم‌های میدانی تعویض کنید که به طور قابل توجهی زمان توقف تعمیر و نگهداری را کاهش می‌دهد.
-
ماژول چگونه جریان نشتی حسگرهای حالت جامد را مدیریت می‌کند؟
1771-IAN دارای آستانه حداکثر جریان حالت خاموش ۳.۰ میلی‌آمپر (AC) است. اگر حسگرهای میدانی شما (مانند برخی سوئیچ‌های مجاورت دو سیمه) جریان نشتی بالاتری از این مقدار داشته باشند، باید یک مقاومت تخلیه در ورودی نصب کنید تا از سیگنال‌های "روشن کاذب" جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
