جزئیات محصول
مروری بر محصول

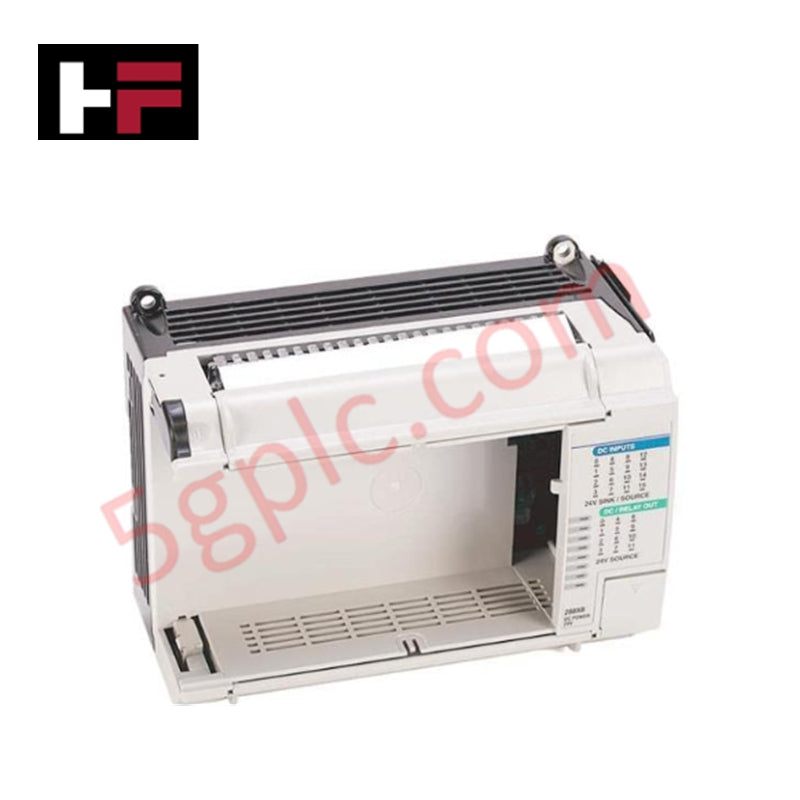

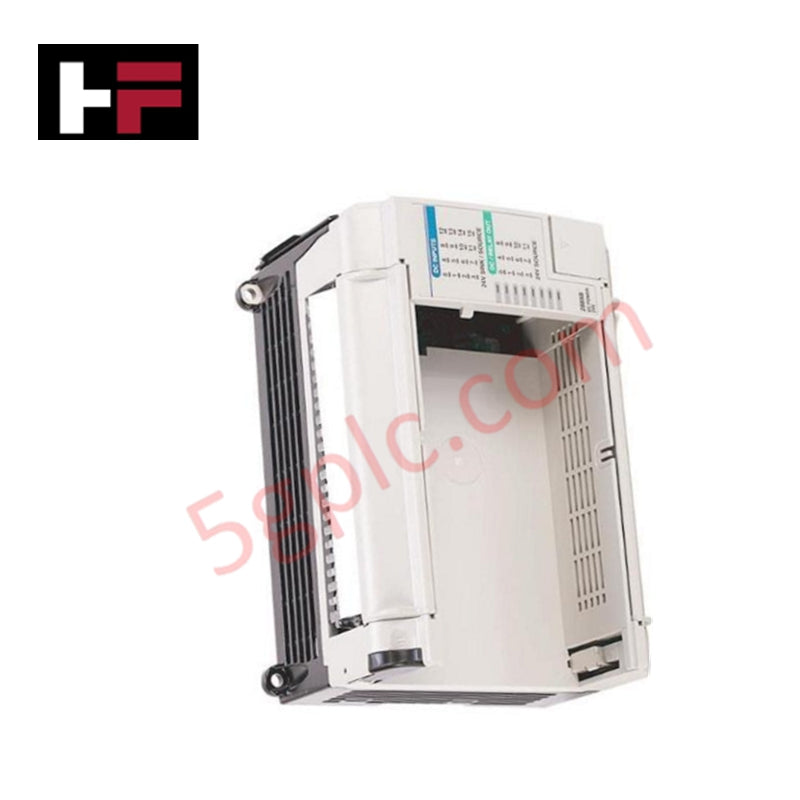

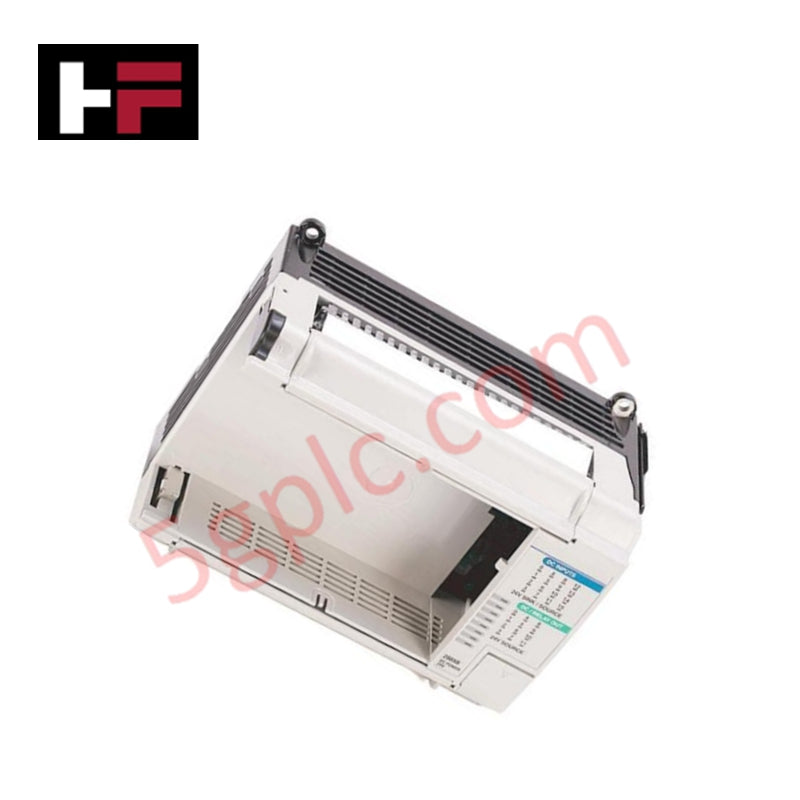

Allen-Bradley 1764-28BXB1 به‌عنوان پایه سخت‌افزاری با چگالی بالا برای سیستم کنترلر MicroLogix 1500 عمل می‌کند. این ماژول پایه رابط فیزیکی ضروری برای ۲۸ نقطه ورودی/خروجی را فراهم می‌کند و توزیع برق و خاتمه ورودی/خروجی را در یک واحد یکپارچه می‌کند. این ماژول امکان نصب پردازنده 1764-LSP یا 1764-LRP را دارد تا یک PLC کامل و کاربردی تشکیل دهد. ما این واحد را به‌صورت کاملاً نو و اصلی عرضه می‌کنیم تا سیستم‌های قدیمی شما با مدارهای تازه کارخانه‌ای حداکثر زمان کارکرد را حفظ کنند، حتی اگر تولیدکننده به‌طور رسمی این سری را متوقف کرده باشد.
مشخصات فنی
| ویژگی | جزئیات مشخصات |
| تعداد کل ورودی/خروجی | ۲۸ نقطه |
| تعداد ورودی‌ها | ۱۶ ورودی DC |
| دامنه ولتاژ ورودی | ۱۰–۳۰ ولت DC |
| تعداد کل خروجی‌ها | ۱۲ خروجی |
| تعداد خروجی رله | ۶ خروجی رله |
| تعداد خروجی ترانزیستور | ۶ FET (ترانزیستور اثر میدانی) |
| سری | MicroLogix 1500 |
| وزن | ۱.۹۸ پوند (۰.۹۰ کیلوگرم) |
| نوع ترمینال | ترمینال‌های پیچ ثابت |
مزایای مهندسی
-
انعطاف‌پذیری خروجی هیبریدی: 1764-28BXB1 دارای پیکربندی "BXB" است که ۶ خروجی رله برای سوئیچینگ جریان بالا و ۶ خروجی FET برای کاربردهای پالس با سرعت بالا ارائه می‌دهد. این طراحی هیبریدی به یک کنترلر اجازه می‌دهد تا همزمان شیرهای سلونوئیدی سنگین و سیگنال‌های حرکت با فرکانس بالا را مدیریت کند.
-
معماری پردازش مدولار: طراحی جداگانه پایه و پردازنده امکان تعمیر سریع را فراهم می‌کند. اگر پردازنده خراب شود یا نیاز به ارتقا داشته باشد، می‌توانید ماژول منطق را بدون دست زدن به سیم‌کشی میدانی متصل به پایه 1764-28BXB1 تعویض کنید که به طور قابل توجهی زمان متوسط تعمیر (MTTR) را کاهش می‌دهد.
-
مرحله ورودی DC مقاوم: ۱۶ ورودی DC در دامنه وسیع ۱۰–۳۰ ولت DC کار می‌کنند. این تحمل نوسانات ولتاژ در محیط‌های برق بدون تثبیت را پوشش می‌دهد و تشخیص سیگنال قابل اعتماد برای سنسورهای صنعتی استاندارد ۱۲ ولت و ۲۴ ولت را تضمین می‌کند.
-
مدیریت حرارتی: شاسی پایه از شکاف‌های تهویه بهینه‌شده برای دفع حرارت تولید شده توسط خروجی‌های FET و تبدیل داخلی برق استفاده می‌کند. این طراحی عملکرد پایدار را در محفظه‌های فشرده که جریان هوا محدود است حفظ می‌کند.
سؤالات متداول
-
آیا این ماژول پایه شامل پردازنده است؟
خیر. 1764-28BXB1 فقط ماژول پایه است. برای اجرای منطق باید یک پردازنده MicroLogix 1500 (1764-LSP یا 1764-LRP) را در شکاف بالای این پایه نصب کنید.
-
آیا این واحد بازسازی شده یا دست دوم است؟
قطعاً خیر. ما تضمین می‌کنیم که این 1764-28BXB1 کاملاً نو و اصلی است. این محصول در بسته‌بندی کارخانه‌ای اصلی خود با ترمینال‌های پیچ دست‌نخورده تحویل داده می‌شود که عمر مکانیکی و الکتریکی کامل کنتاکت‌های رله را تضمین می‌کند.
-
آیا می‌توانم این پایه را جایگزین 1764-24BWA کنم؟
1764-28BXB1 از برق DC استفاده می‌کند و تعداد ورودی/خروجی و نوع خروجی متفاوتی نسبت به 1764-24BWA که با برق AC کار می‌کند دارد. قبل از تعویض باید نمودارهای سیم‌کشی و ولتاژ منبع تغذیه (۲۴ ولت DC در مقابل ۱۲۰ ولت AC) را بررسی کنید.
-
مزیت خروجی‌های FET چیست؟
۶ خروجی ترانزیستور FET از سوئیچینگ با سرعت بالا پشتیبانی می‌کنند که رله‌های مکانیکی قادر به انجام آن نیستند. از این خروجی‌ها برای مدولاسیون عرض پالس (PWM) یا کنترل دستگاه‌های الکترونیکی حساس که نیاز به عملکرد بدون جرقه دارند استفاده کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
