جزئیات محصول
مروری بر محصول

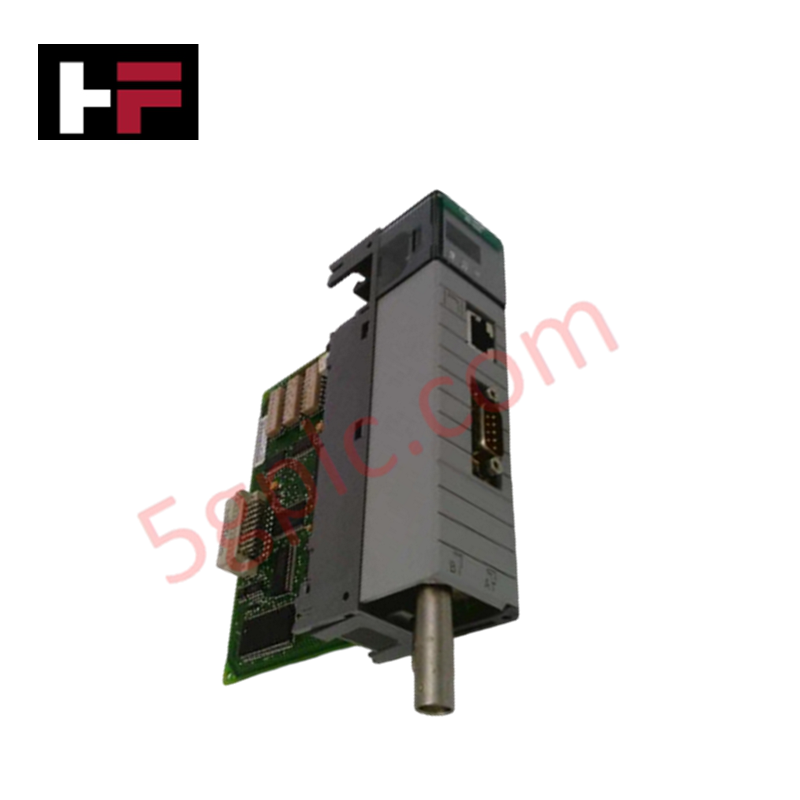

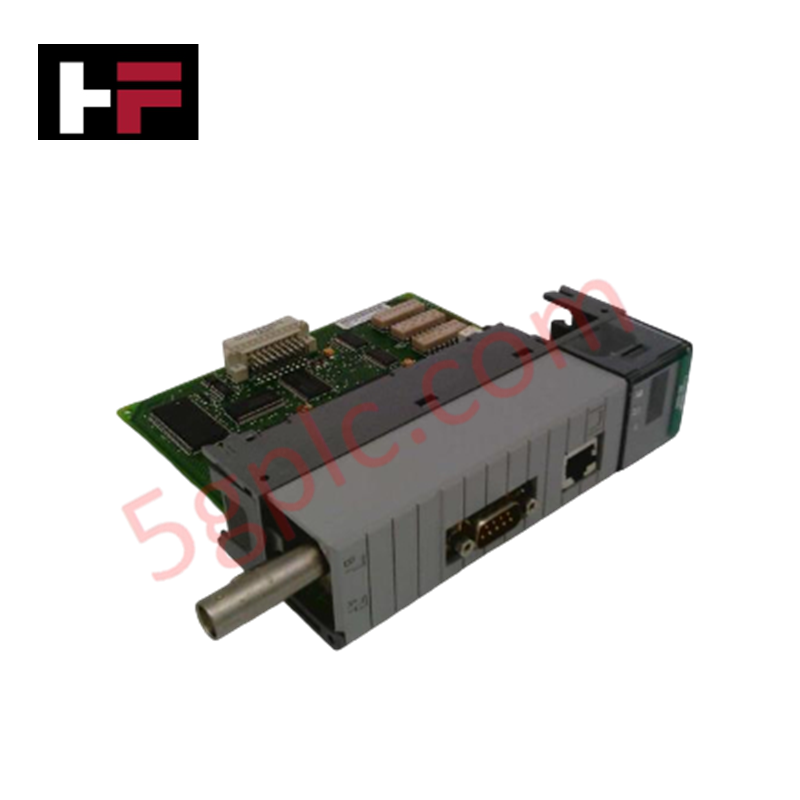

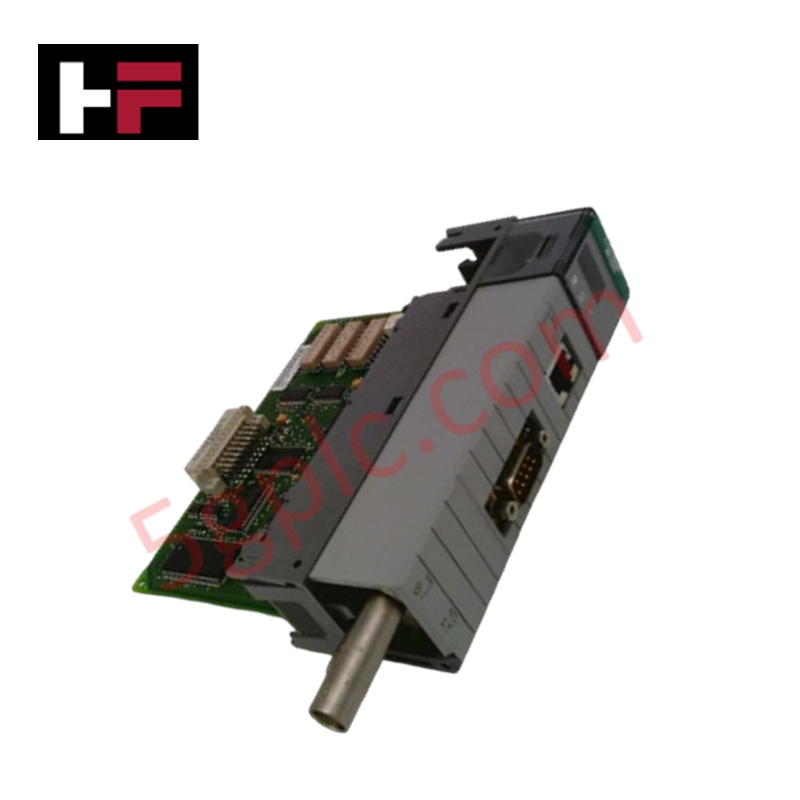

ماژول 1747-KFC15 به عنوان یک رابط ارتباطی با عملکرد بالا عمل می‌کند که کنترلرهای SLC 500 را به شبکه ControlNet متصل می‌سازد. این ماژول انتقال داده‌های قطعی و تکرارشونده و کنترل ورودی/خروجی با سرعت بالا در سراسر کارخانه را ممکن می‌سازد. این ماژول پل ارتباطی بین منطق مبتنی بر SLC و معماری‌های پیشرفته ControlNet است و پیام‌رسانی بدون درز و قفل‌کردن ورودی/خروجی را تسهیل می‌کند. این واحد را به صورت کاملاً نو و اصل کارخانه‌ای ارائه می‌دهیم که خط حیاتی مهمی برای نگهداری سیستم‌های قدیمی است که تولیدکننده دیگر آن‌ها را متوقف کرده است.
مشخصات فنی
ماژول 1747-KFC15 به طور مستقیم در شاسی SLC 500 نصب می‌شود و از پارامترهای سخت‌افزاری زیر استفاده می‌کند:
| ویژگی | مشخصات |
| پشتیبانی شبکه | ControlNet |
| سازگاری | پردازنده‌های SLC 5/03، 5/04، 5/05 |
| سرعت ارتباط | ۵ مگابیت بر ثانیه |
| نوع کانکتور | BNC (نقطه اتصال ControlNet) |
| جریان مصرفی (۵ ولت DC) | حدود ۰.۶۰۰ آمپر |
| محل نصب ماژول | هر اسلات در شاسی 1746 (به جز اسلات ۰) |
| فرمت نصب | ماژول ورودی/خروجی مبتنی بر شاسی |
| وزن | ۱.۱۰ پوند (۰.۵۰ کیلوگرم) |
مزایای مهندسی
-
تحویل قطعی داده‌ها: ماژول 1747-KFC15 از پروتکل ControlNet استفاده می‌کند تا اطمینان حاصل شود داده‌های حساس به زمان بدون نوسان به مقصد می‌رسند. این مزیت بزرگی نسبت به اترنت استاندارد برای کاربردهای قفل‌کردن با سرعت بالا یا حرکت همزمان سبک فراهم می‌کند.
-
مهاجرت بدون درز به سیستم‌های قدیمی: این ماژول اجازه می‌دهد رک‌های قدیمی SLC 500 در حلقه‌های مدرن ControlNet در کنار سیستم‌های جدید ControlLogix شرکت کنند. شما چرخه عمر سخت‌افزار موجود را افزایش می‌دهید و در عین حال سرعت کلی شبکه کارخانه را ارتقا می‌دهید.
-
پشتیبانی از افزونگی دو کابل: این رابط از پیکربندی‌های رسانه افزونه پشتیبانی می‌کند. اگر کابل فیزیکی در یک خط اصلی قطع شود، ماژول ارتباط را از طریق خط ثانویه حفظ می‌کند و از توقف‌های ناخواسته و توقف‌های ایمنی فرآیند جلوگیری می‌کند.
-
پیکربندی ساده‌شده: ماژول 1747-KFC15 مستقیماً با نرم‌افزار RSNetWorx برای ControlNet کار می‌کند. مهندسان برنامه‌ریزی و پارامترهای شبکه را در یک محیط تعریف می‌کنند که پیچیدگی معمول پل‌های ارتباطی چند سکویی را کاهش می‌دهد.
سؤالات متداول
-
آیا 1747-KFC15 می‌تواند در اسلات پردازنده قرار گیرد؟
خیر. مانند تمام ماژول‌های ورودی/خروجی 1747/1746، باید 1747-KFC15 را در هر اسلات ورودی/خروجی موجود (اسلات‌های ۱ تا ۳۰) نصب کنید. اسلات ۰ منحصراً برای پردازنده SLC 500 محفوظ است.
-
مزیت داشتن قطعه «کاملاً نو» برای قطعه‌ای که تولید آن متوقف شده چیست؟
قطعات الکترونیکی متوقف شده اغلب با مشکلاتی مانند «خازن نشت‌کننده» یا اکسیداسیون روی پین‌های پشت‌بورد هنگام نگهداری در محیط‌های نامناسب مواجه می‌شوند. واحدهای کاملاً نو ما از انبارهای کنترل‌شده با دما و رطوبت و در بسته‌بندی اصلی کارخانه تأمین می‌شوند که اطمینان می‌دهد تماس‌های آبکاری شده با طلا و مدارهای داخلی مطابق مشخصات اصلی عمل می‌کنند.
-
آیا این ماژول به منبع تغذیه جداگانه نیاز دارد؟
خیر. ماژول 1747-KFC15 برق عملیاتی خود را مستقیماً از پشت‌بورد شاسی 1746 می‌گیرد. با این حال، باید اطمینان حاصل کنید که منبع تغذیه شاسی شما (مثلاً 1746-P1، P2 یا P4) جریان ۵ ولت DC کافی برای پشتیبانی از مصرف ۰.۶ آمپر این ماژول را دارد.
-
برای پیکربندی شبکه از کدام نرم‌افزار استفاده کنم؟
برای برنامه‌ریزی شبکه و تعریف ویژگی‌های «نگهدارنده» به RSNetWorx برای ControlNet نیاز دارید. برای منطق SLC خود، همچنان از RSLogix 500 برای نگاشت داده‌های ورودی/خروجی استفاده می‌کنید.
