جزئیات محصول
مروری بر محصول

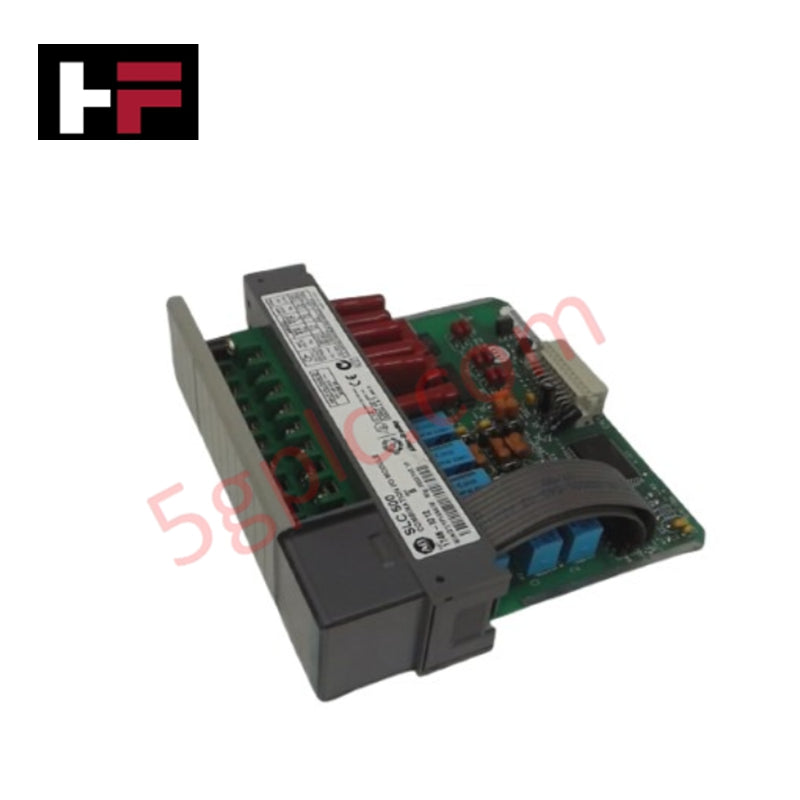

ماژول Allen Bradley 1746-FIO4I به عنوان یک ماژول ترکیبی آنالوگ با سرعت بالا طراحی شده است که به طور خاص برای پلتفرم SLC 500 ساخته شده است. این ماژول تک اسلات، دو ورودی چند دامنه و دو خروجی جریان را در یک واحد جمع و جور ادغام میکند و بهرهوری فضای رک را به حداکثر میرساند. این ماژول سیگنالهای ولتاژ (0-10 VDC) و جریان (0-20 mA) را پردازش میکند و انعطافپذیری لازم برای حلقههای کنترل PID، پایش جریان و موقعیتیابی شیرها را فراهم میآورد. ما این ماژول را به صورت کاملاً نو و اصل عرضه میکنیم تا عملکرد بهینه را برای سیستمهای قدیمی یا مدولار SLC شما تضمین کنیم.
مشخصات فنی
1746-FIO4I تبدیل داده سریع و پردازش سیگنال با وضوح بالا را ارائه میدهد:
| ویژگی | مشخصات |
| سازنده | Allen Bradley (راکول اتوماسیون) |
| خط تولید | SLC 500 |
| نوع ماژول | ترکیبی آنالوگ (2 ورودی / 2 خروجی) |
| سیگنالهای ورودی | 0-10 VDC؛ 0-20 mA |
| سیگنالهای خروجی | دو (2) خروجی 0-20 mA |
| وضوح | ورودی 12 بیت / خروجی 14 بیت |
| روش تبدیل | تقریب متوالی |
| زمان بهروزرسانی | 512 میکروثانیه |
| جریان بکپلین | 55 میلیآمپر در 5 ولت / 150 میلیآمپر در 24 ولت |
| پهنای باند | 7 کیلوهرتز |
| وزن | 0.81 پوند (0.37 کیلوگرم) |
مزایای مهندسی
1746-FIO4I راهحلهای فنی برای محیطهای کنترل فرآیند پرتقاضا ارائه میدهد:
-
تبدیل داده با سرعت بالا: این ماژول از روش تقریب متوالی استفاده میکند تا زمان بهروزرسانی 512 میکروثانیهای را فراهم کند. این پردازش سریع دقت در زمان واقعی را برای کاربردهای کنترل حرکت یا فشار با سرعت بالا که هر میلیثانیه اهمیت دارد، تضمین میکند.
-
یکپارچگی سیگنال برتر: زمان نگهداری و ردیابی 1.5 میکروثانیهای مقادیر آنالوگ گذرا را قبل از تبدیل ثبت میکند. این امر از انحراف داده جلوگیری کرده و اطمینان میدهد که پردازنده مرکزی نمای دقیقی از سیگنال میدانی دریافت میکند، حتی در محیطهایی با متغیرهای فرآیندی ناپایدار.
-
چگالی بهینه رک: با ترکیب عملکردهای ورودی و خروجی در عرض یک اسلات، 1746-FIO4I اسلاتهای ارزشمند شاسی را برای ماژولهای ارتباطی یا دیجیتال دیگر آزاد میکند. این موضوع باعث کاهش فضای کلی سختافزار سیستم SLC 500 شما میشود.
-
مقاومت قوی در برابر نویز: پهنای باند 7 کیلوهرتز به طور خاص نویز الکتریکی صنعتی را هدف قرار داده و فیلتر میکند. این اطمینان میدهد که سیگنالهای ورودی 12 بیت و خروجی 14 بیت پایدار و بدون نوسان باقی بمانند، حتی زمانی که کابلهای میدانی نزدیک خطوط موتور با ولتاژ بالا قرار دارند.
سؤالات متداول
-
آیا میتوانم همزمان از ورودیهای ولتاژ و جریان استفاده کنم؟
بله. 1746-FIO4I به شما امکان میدهد دو ورودی خود را به طور مستقل پیکربندی کنید. میتوانید یک سیگنال 0-10 VDC را روی یک کانال و یک سیگنال 0-20 mA را روی کانال دیگر پایش کنید که حداکثر انعطافپذیری را برای سنسورهای مختلف میدانی فراهم میآورد.
-
آیا این ماژول با پردازندههای SLC 5/01 و 5/02 سازگار است؟
1746-FIO4I با سیستمهای SLC 500 ثابت، مدولار و ورودی/خروجی از راه دور کار میکند. با این حال، برای اطمینان از پشتیبانی از پردازش داده آنالوگ پیشرفته مورد نیاز این ماژول ترکیبی، مجموعه دستورالعملهای پردازنده خاص خود را بررسی کنید.
-
وضعیت این واحد 1746-FIO4I چگونه است؟
ما این محصول را در شرایط کاملاً نو و اصل عرضه میکنیم. این ماژول در جعبه کارخانه اصلی Allen Bradley با کد UPC اصلی (662468523400) و مستندات کارخانه ارسال میشود.
-
آیا این ماژول به منبع تغذیه خارجی نیاز دارد؟
این ماژول 150 میلیآمپر از بکپلین 24 ولت DC مصرف میکند. اطمینان حاصل کنید که منبع تغذیه SLC شما (مانند 1746-P1 یا P2) ظرفیت کافی برای پشتیبانی از این بار به همراه سایر ماژولهای نصب شده را دارد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
