جزئیات محصول

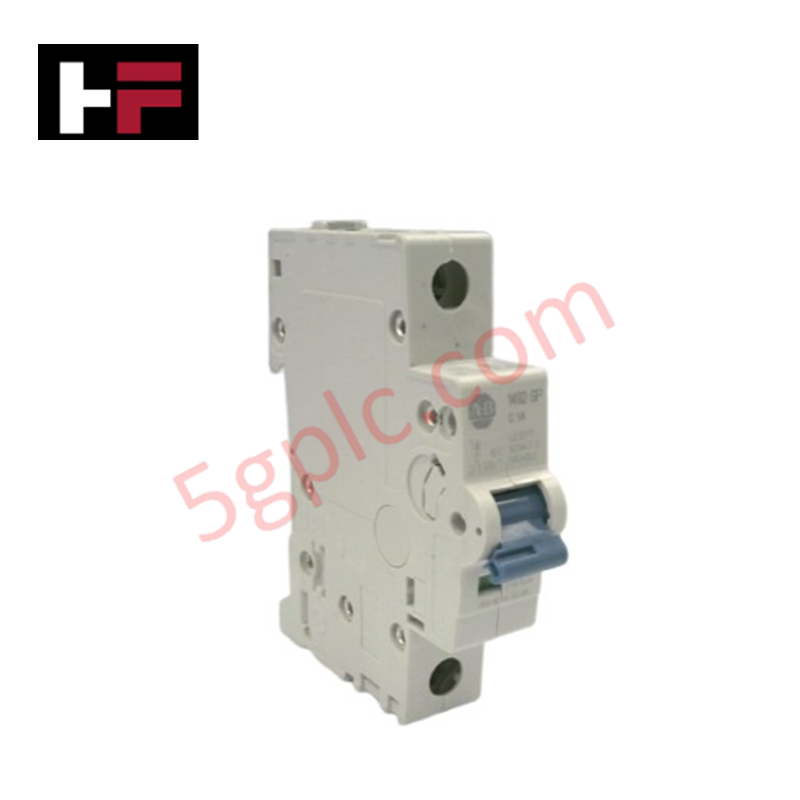

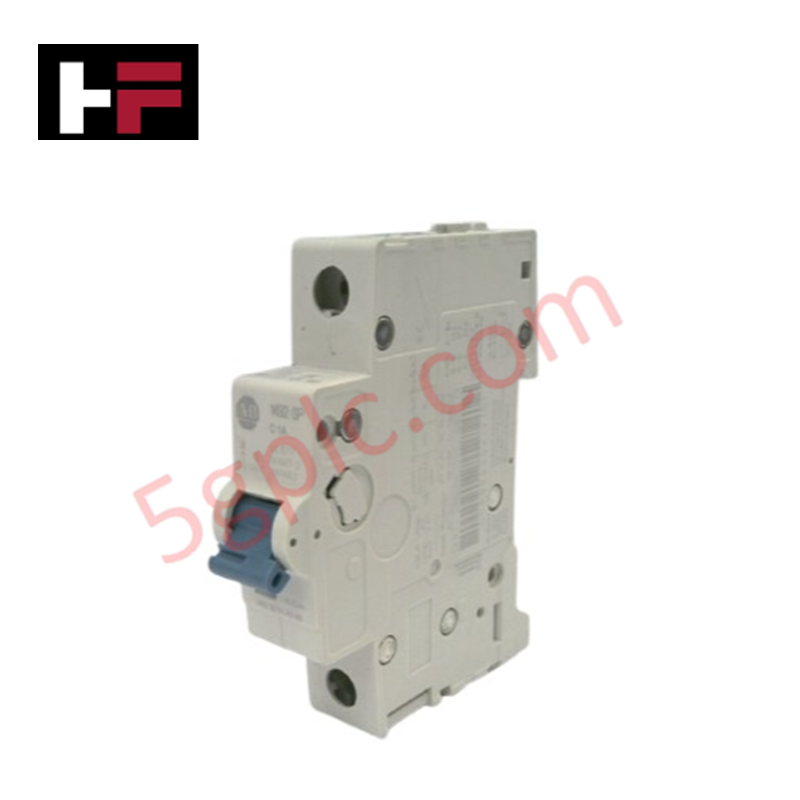

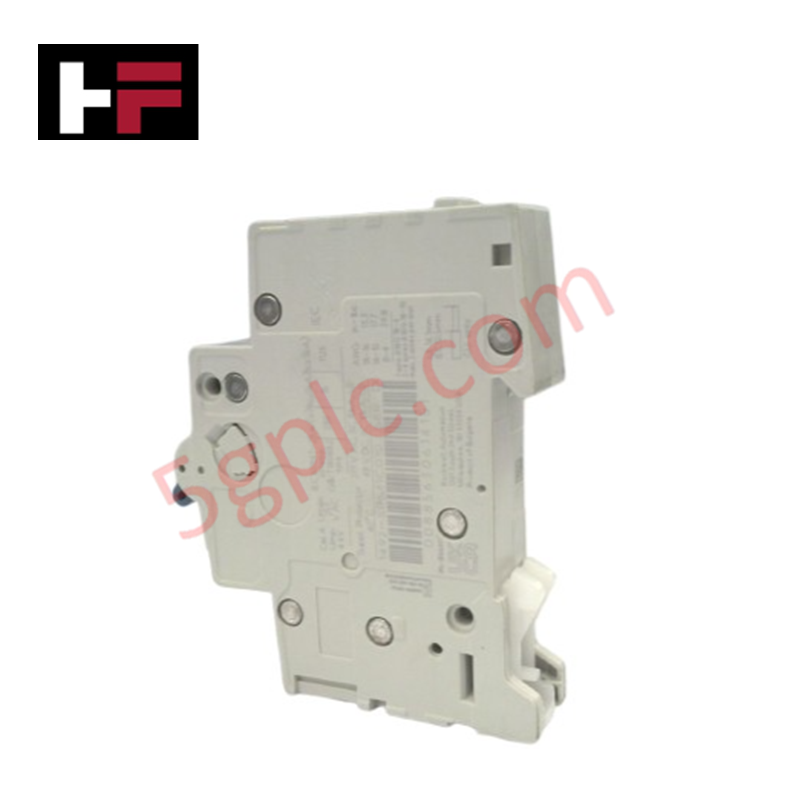

پیکربندی شده برای حفاظت در برابر اضافه‌جریان در شاخه‌های مدار کنترل، Allen-Bradley 1492-SPM1C100 (قطع‌کننده مدار مینیاتوری 1492-SPM1C100) اجرای مستقیم فیزیکی/الکتریکی قطع مدار در شرایط اضافه‌بار و اتصال کوتاه را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1492-SPM1C100 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.11 کیلوگرم |
| ابعاد | مشخص نشده |
| دمای کاری | مشخص نشده |
| مصرف برق | قابل اعمال نیست |
| رتبه جریان | 10 آمپر |
| رتبه ولتاژ | 277 ولت متناوب |
| منحنی قطع | منحنی C |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP
1492-SPM1C100 از ویژگی قطع منحنی C استفاده می‌کند که تعادلی بین حفاظت تجهیزات کنترل و تحمل جریان‌های هجومی متوسط معمول بارهای القایی فراهم می‌آورد. در حالی که این دستگاه به عنوان یک محافظ مکانیکی غیرفعال عمل می‌کند، ادغام آن در معماری‌های کنترل از طریق نصب روی ریل DIN در داخل محفظه‌های استاندارد پنل مدیریت می‌شود. مقیاس‌بندی مناسب چگالی ورودی/خروجی در سطح پنل نیازمند محاسبه کل جریان کشیده شده از شاخه‌های محافظت شده است تا از قطع ناخواسته جلوگیری شود. سازگاری با فلش فریم‌ور برای این دستگاه الکترومکانیکی قابل اعمال نیست؛ با این حال، رتبه قطع 15 kAIC ماژول تضمین می‌کند که جریان‌های خطا در هماهنگی با دستگاه‌های حفاظتی بالادستی مهار شوند.
سؤالات متداول
س: آیا 1492-SPM1C100 حفاظت شاخه مدار موتور را فراهم می‌کند؟
ج: خیر. این دستگاه یک محافظ مکمل (UL 1077) است و برای استفاده به عنوان محافظ شاخه مدار موتور (UL 489) طراحی نشده است. این دستگاه برای حفاظت مدارهای کنترل و اجزای داخلی طراحی شده است، نه خود موتور.
س: آیا این قطع‌کننده مدار برای کاربردهای ولتاژ DC مناسب است؟
ج: این دستگاه برای کاربردهای ولتاژ AC تا 277 ولت متناوب رتبه‌بندی شده است. استفاده در مدارهای DC نیازمند بررسی داده‌های کاهش ولتاژ/جریان خاص ارائه شده در دفترچه فنی سازنده است، زیرا ویژگی‌های خاموش کردن قوس در منابع AC و DC به طور قابل توجهی متفاوت است.
راهنمای نصب میدانی
- محافظ را روی ریل DIN استاندارد 35 میلی‌متری نصب کنید و اطمینان حاصل کنید که گیره قفل به طور کامل درگیر شده است تا از حرکت طولی جلوگیری شود.
- تأمین برق سمت خط را به ترمینال‌های بالایی و سیم‌کشی سمت بار را به ترمینال‌های پایینی متصل کنید و در صورت وجود، قطبیت نشان داده شده را رعایت کنید.
- از فریول‌های سیم یا هادی‌های به اندازه کافی لخت شده استفاده کنید تا اتصال محکم در رابط ترمینال تضمین شود؛ مقادیر گشتاور را برای حفظ اتصالات با امپدانس پایین بررسی کنید.
- سیم‌کشی مدار محافظت شده را از کابل‌های خروجی VFD یا موتور با توان بالا جدا کنید تا از تداخل الکترومغناطیسی القایی (EMI) جلوگیری شود.
- اطمینان حاصل کنید که محیط اطراف عاری از ذرات رسانا است و محافظ در داخل محفظه‌ای با درجه حفاظت IP مورد نیاز برای کاربرد نصب شده است.
- عملکرد مدار را با اندازه‌گیری ولتاژ در سمت بار قطع‌کننده در حالت «روشن» بررسی کنید تا از پیوستگی صحیح اطمینان حاصل شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
