جزئیات محصول

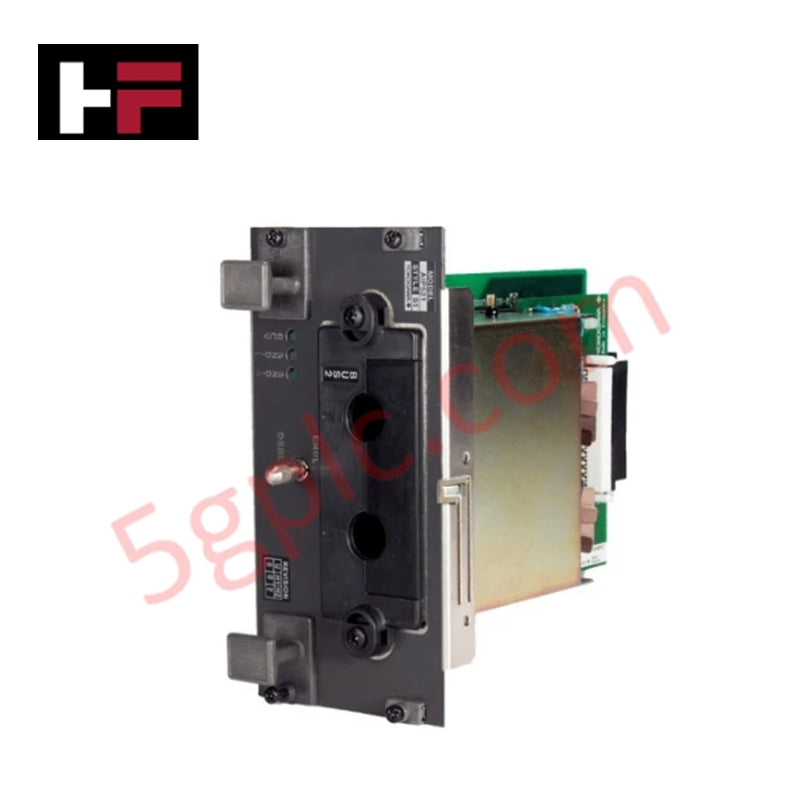

Yokogawa AIP571 S1 که با عنوان AIP571، ماژول ورودی آنالوگ، نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اندازه‌گیری آنالوگ چندکاناله و آماده‌سازی سیگنال در پلتفرم‌های کنترل فرایند Yokogawa عمل می‌کند. این ماژول ورودی‌های ولتاژ، جریان، ترموکوپل و حسگر RTD را به مقادیر دیجیتال با وضوح بالا تبدیل می‌کند که از طریق رابط‌های Modbus RTU RS-485 منتقل می‌شوند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AIP571 S1 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتی‌گراد |
| مصرف برق | تغذیه از باس ۲۴ VDC سیستم |
| کانال‌های ورودی | ۸ کانال |
| انواع ورودی پشتیبانی‌شده | ولتاژ، جریان، ترموکوپل، RTD |
| محدوده ورودی | قابل برنامه‌ریزی برای هر کانال |
| وضوح | حداکثر ۱۶ بیت |
| نرخ به‌روزرسانی | قابل تنظیم (در بازه میلی‌ثانیه تا ثانیه) |
| رابط ارتباطی | Modbus RTU / RS-485 |
| ولتاژ اصلی | 24 VDC |
| نوع نصب | ریل DIN |
جبران اتصال سرد (CJC) و ایزولاسیون حلقه 4-20 mA
AIP571 S1 مدارهای ایزولاسیون کانال‌به‌کانال را برای جلوگیری از ایجاد حلقه‌های زمین و محافظت از منطق دیجیتال در برابر نویز الکتریکی مد مشترک در هر ۸ مسیر ورودی در خود جای داده است. برای حلقه‌های اندازه‌گیری دما، این ماژول الگوریتم‌های جبران اتصال سرد (CJC) را همراه با مقیاس‌بندی خطی برای حسگرهای ترموکوپل و RTD یکپارچه کرده است. هنگام پردازش سیگنال‌های جریان 4-20 mA و ولتاژهای قابل برنامه‌ریزی، فیلتر داخلی سیگنال، گذراهای آنالوگ خام را پیش از تبدیل آنالوگ به دیجیتال ۱۶ بیتی آماده‌سازی می‌کند و یکپارچگی داده‌ها را در گذرگاه‌های تله‌متری Modbus RTU تضمین می‌کند.
سؤالات متداول
س: AIP571 S1 چگونه جبران اتصال سرد را برای ورودی‌های ترموکوپل انجام می‌دهد؟
پ: این ماژول از حسگرهای دمای داخلی برای انجام جبران مداوم اتصال سرد در سراسر ترمینال ورودی خود استفاده می‌کند و آفست‌های ولتاژ را به‌صورت لحظه‌ای اصلاح می‌کند.
س: آیا می‌توان هر یک از ۸ کانال ورودی را برای نوع متفاوتی از حسگر پیکربندی کرد؟
پ: بله، هر کانال از برنامه‌ریزی نرم‌افزاری مستقل برای پذیرش محدوده‌های ورودی متمایز ولتاژ، جریان، RTD یا ترموکوپل پشتیبانی می‌کند.
س: برای نصب ماژول AIP571 S1 به چه تجهیزات نصب سخت‌افزاری نیاز است؟
پ: این ماژول به یک ضامن قفل یکپارچه مجهز است که برای نصب روی ریل DIN استاندارد ۳۵ میلی‌متری درون تابلوهای صنعتی طراحی شده است.
راهنمای نصب در محل
- محافظت در برابر ESD: پیش از جابه‌جایی یا سیم‌کشی مجموعه ماژول، یک مچ‌بند ضدالکتریسیته ساکن را به زمین حفاظتی تابلو متصل کنید.
- نصب روی ریل DIN: ماژول را محکم روی ریل DIN ۳۵ میلی‌متری جا بزنید تا گیره فنری در جای خود قفل شود. استحکام نصب مکانیکی را بررسی کنید.
- اتصال شیلد به زمین: برای جلوگیری از ایجاد جریان‌های گردشی حلقه زمین، شیلد تمام کابل‌های سیگنال را در یک نقطه، روی شینه زمین ابزار دقیق تابلو، زمین کنید.
- جداسازی سیم‌کشی: بین سیم‌های ورودی آنالوگ ولتاژ پایین و سیم‌کشی توزیع برق AC ولتاژ بالا در مسیرهای سیم تابلو، جداسازی فیزیکی را حفظ کنید.
