جزئیات محصول

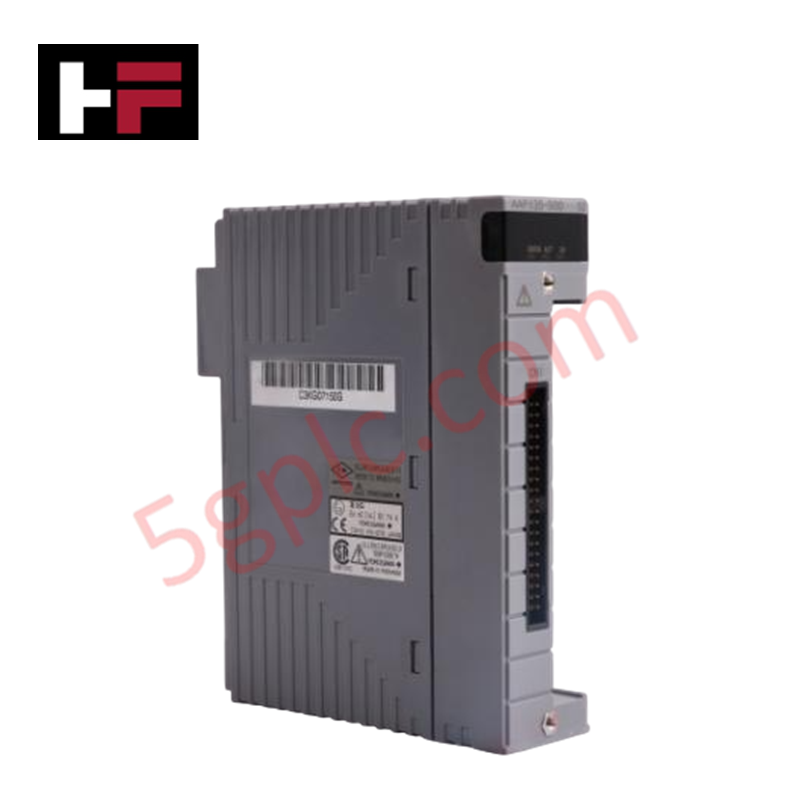

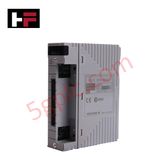

یوکوگاوا ACG10S-F2121 S4 که با نام واحد درگاه ارتباطی ACG10S-F2121 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای اجرای پروتکل حالت فریم و اتصال شبکه گسترده در پلتفرم‌های CENTUM یوکوگاوا عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ACG10S-F2121 S4 |
| برند | یوکوگاوا |
| مبدأ | ژاپن |
| عملکرد اصلی | واحد درگاه ارتباطی (CGW) |
| پروتکل‌های ارتباطی | حالت فریم، اترنت گسترده |
| افزونگی شبکه | شبکه V دوگانه افزونه (10BASE-5) |
| بازبینی سخت‌افزار | S4 (نسخه با پایداری بهبودیافته) |
| قالب نصب | نصب در رک 19 اینچی یا روی میز |
| وزن | 3.0 کیلوگرم |
| ابعاد | مجموعه شاسی استاندارد رک 19 اینچی |
| دمای کاری | 0 تا 50 درجه سانتی‌گراد |
| مصرف برق | 100-120 ولت AC، 50/60 هرتز |
اتصال به شبکه V یوکوگاوا و مسیریابی سیگنال DCS
درگاه‌های شبکه یوکوگاوا ترجمه فریم‌های داده پرسرعت را بین شبکه‌های اترنت نظارتی و زیرشبکه‌های کنترل محلی انجام می‌دهند. رابط گذرگاه V دوگانه افزونه (10BASE-5) ارتباط قطعی و پیوسته را میان گره‌های توزیع‌شده حفظ می‌کند. این واحد جریان‌های داده میدانی را از ابزارهای پایین‌دستی مبتنی بر پروتکل حلقه 4-20 mA HART و بخش‌های ورودی/خروجی دیجیتال پردازش می‌کند، محدودیت‌های جداسازی کانال‌به‌کانال را در مسیرهای بک‌پلین حفظ کرده و از ازدست‌رفتن بسته‌های داده هنگام رویدادهای جابه‌جایی بین گذرگاه‌های افزونه جلوگیری می‌کند.
سؤالات متداول
س: ACG10S-F2121 S4 چگونه جابه‌جایی در حالت خرابی شبکه را روی گذرگاه V دوگانه افزونه مدیریت می‌کند؟
پ: درگاه به‌طور پیوسته یکپارچگی سیگنال را در هر دو کانال کواکسیال V (10BASE-5) پایش می‌کند؛ اگر لینک اصلی دچار قطعی شود، منطق سخت‌افزاری بدون قطع نشست‌های فعال داده در حالت فریم، به کانال ثانویه سوئیچ می‌کند.
س: برای عملکرد اصلی AC درگاه، چه پارامترهای ورودی برق موردنیاز است؟
پ: ACG10S-F2121 S4 ولتاژ تغذیه ورودی 100-120 ولت AC با فرکانس 50/60 هرتز را می‌پذیرد و به اتصال سیم‌کشی‌شده به شینه‌های توزیع AC اختصاصی تابلو نیاز دارد.
راهنمای نصب در محل
درگاه را با استفاده از چهار پیچ پنل جلویی، به‌طور ایمن در یک قاب رک استاندارد 19 اینچی نصب کنید یا آن را به‌صورت افقی روی سطح ثابت میز قرار دهید. کابل‌های شبکه کواکسیال V را به درگاه‌های رابط دوگانه متصل کنید و مطمئن شوید ترمینال‌های اتصال N به‌درستی سفت و زمین شده‌اند تا از ورود نویز جلوگیری شود. اتصال زمین تک‌نقطه‌ای را در شینه اصلی اتصال زمین محفظه حفظ کنید و خطوط برق را جدا از کابل‌های ارتباطی داده پرسرعت مسیریابی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
