جزئیات محصول

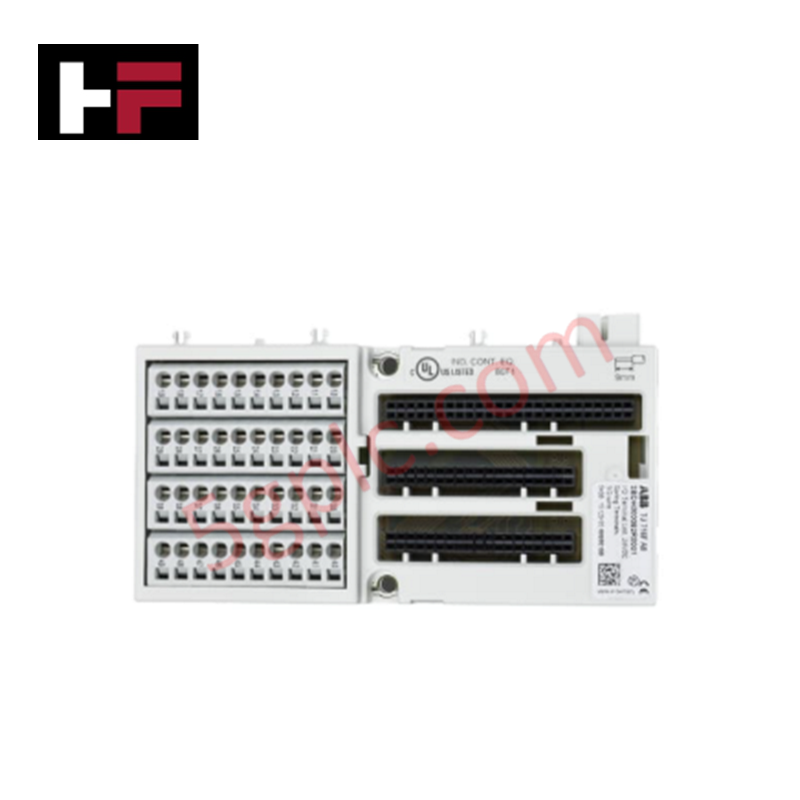

ABB 3BDH000382R0001 که با نام TU 716F نیز فهرست می‌شود، به‌عنوان یک واحد ترمینال ورودی/خروجی، به‌صورت یک قطعه سخت‌افزاری اختصاصی برای ترمینیشن سیگنال‌های میدانی و رابط الکتریکی در پلتفرم‌های S700 Freelance I/O عمل می‌کند. این واحد با بهره‌گیری از ترمینال‌های فنری، از اتصال‌های ۱/۲ سیمه برای سیم‌هایی با سطح مقطع ۰٫۰۸ تا ۲٫۵ میلی‌مترمربع پشتیبانی می‌کند، اتصال‌های سیگنال را هدایت کرده و ولتاژ حالت مشترک ۲۴ VDC را با جریان بار حداکثر ۱۰ A توزیع می‌کند. ابعاد فیزیکی ماژول ۶۸ mm × ۱۳۵ mm × ۳۰ mm و وزن خالص آن ۰٫۱۷ kg است.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TU 716F (شماره قطعه: 3BDH000382R0001) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | ۰٫۱۷ kg |
| ابعاد | ۶۸ mm × ۱۳۵ mm × ۳۰ mm |
| دمای کاری | ۲۰- درجه سانتی‌گراد تا ۶۰+ درجه سانتی‌گراد |
| مصرف توان | پایه ترمینیشن غیرفعال (حداکثر جریان بار ۱۰ A) |
| سری مکانیکی | S700 |
| نوع ترمینال | ترمینال‌های فنری، ۱/۲ سیمه |
| ولتاژ ورودی حالت مشترک | ۲۴ VDC |
| سایز سیم پشتیبانی‌شده | ۰٫۰۸ ... ۲٫۵ mm² |
سازگاری با فلش میان‌افزار
واحد ترمینال ورودی/خروجی ABB TU 716F به‌عنوان یک پایه مکانیکی و الکتریکی غیرفعال عمل می‌کند و کاملاً مستقل از نسخه‌های سازگاری فلش میان‌افزار کنترلر است. از آنجا که این واحد فاقد مدارهای مجتمع پردازشی فعال داخلی یا ریزکد میان‌افزار است، تعویض یا ارتقای ماژول‌های ورودی/خروجی S700 متصل‌شده، اتصال‌های ترمینال میدانی را مختل نمی‌کند و نیازی به پیکربندی مجدد در سطح نرم‌افزار ندارد.
سؤالات متداول
س: آیا خارج کردن یک ماژول ورودی/خروجی از واحد ترمینال TU 716F باعث قطع اتصال سیم‌کشی میدانی می‌شود؟
پ: خیر. سیم‌کشی میدانی هنگام نصب یا خارج کردن ماژول ورودی/خروجی، به‌طور دائمی به ترمینال‌های فنری پایه TU 716F متصل می‌ماند و امکان تعویض ماژول را بدون جدا کردن سیم‌های میدانی فراهم می‌کند.
س: حداکثر ظرفیت جریان پیوسته قابل پشتیبانی در ترمینال‌های تغذیه چقدر است؟
پ: مجموعه بلوک ترمینال فنری، حداکثر جریان بار پیوسته ۱۰ A را در باس توزیع برق ۲۴ VDC پشتیبانی می‌کند.
راهنمای نصب میدانی
واحد ترمینال را روی ریل DIN استاندارد نصب کنید و مطمئن شوید مکانیزم قفل به‌طور ایمن در جای خود چفت می‌شود تا اتصال مکانیکی محکمی برقرار شود. هادی‌های لخت‌شده با سطح مقطع ۰٫۰۸ تا ۲٫۵ mm² را با استفاده از پیچ‌گوشتی استاندارد ترمینال، داخل ترمینال‌های فنری تعیین‌شده قرار دهید تا فشار تماس گازبندی‌شده برقرار شود. سیم‌کشی میدانی ۲۴ VDC را در مسیرهای سیم‌کشی کابینت از کابل‌های AC ولتاژبالا جدا نگه دارید. برای حفظ یکپارچگی سیگنال در ماژول‌های ورودی/خروجی متصل، تمام سیم‌های تخلیه کابل‌های سیگنال شیلددار را مستقیماً به شینه مرکزی اتصال زمین کابینت متصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
