جزئیات محصول

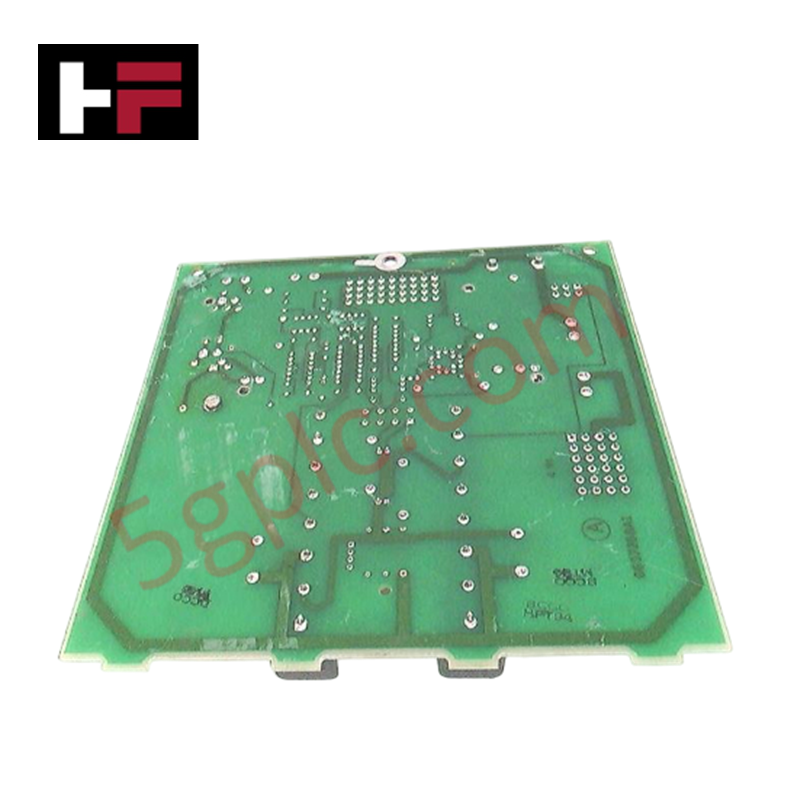

ماژول پایان‌دهی ABB NTRL03، که به‌عنوان ماژول پایان‌دهی NTRL03 نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پایان‌دهی حلقه داده‌های ورودی/خروجی از راه دور در بسترهای Network 90 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NTRL03 |
| برند | ABB |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۴۵ کیلوگرم (پایه استاندارد پایان‌دهی قدیمی) |
| ابعاد | پروفایل استاندارد ماژول پایان‌دهی Network 90 |
| دمای کاری | ۰ تا +۵۵ درجه سانتی‌گراد |
| مصرف برق | هماهنگی باس شبکه غیرفعال (بار پارازیتی حداقلی) |
| نوع محصول | ماژول‌های پایان‌دهی |
| معماری سیستم | حلقه‌های سازگار با Network 90 / Infi 90 |
| وضعیت | توسط سازنده متوقف شده |
شبکه‌های تعیین‌کننده Profinet / EtherNet/IP و مقیاس‌بندی چگالی I/O
شبکه تطبیقی داخلی NTRL03 پارامترهای امپدانس الکتریکی بخش ارتباطی لینک از راه دور را تثبیت می‌کند. با کاهش بازتاب‌های سیگنال در طول کابل‌های طولانی، این سخت‌افزار سرعت ارتباط باس بک‌پلن پایه را که برای حلقه‌های پردازش از راه دور پایدار لازم است، تضمین می‌کند. هنگامی که در معماری‌هایی که در کنار شبکه‌های تعیین‌کننده مدرن Profinet / EtherNet/IP کار می‌کنند، به کار گرفته شود، این مجموعه پالس‌های داده پایین‌دستی را ایزوله می‌کند و از بارگذاری باس که باعث خرابی بلوک‌های ثبتی مرکزی می‌شود، جلوگیری می‌کند. این عملکرد سازگاری فریمور فلش را در انواع مختلف کنترلر حفظ کرده و مقیاس‌بندی ساختاریافته چگالی I/O را در پنل‌های توزیع از راه دور تسهیل می‌کند.
سؤالات متداول
س: آیا مجموعه پایان‌دهی NTRL03 از تعویض داغ (Hot-swap) در شرایط بار خط پشتیبانی می‌کند؟
ج: خیر. جدا کردن بلوک پایان‌دهی در حالی که خطوط ارتباطی از راه دور در حال پردازش هستند، بلافاصله امپدانس مشخصه حلقه را تغییر می‌دهد. این تغییر باعث خرابی فریم، تایم‌اوت داده‌ها و ایجاد خطاهای تشخیصی زیرسیستم در رک Network 90 میزبان می‌شود.
س: تعادل فیزیکی خط چگونه توسط مدار داخلی این قطعه مدیریت می‌شود؟
ج: NTRL03 مقاومت‌های غیرفعال با مقدار ثابت را همراه با خازن‌های دکوپلینگ با ولتاژ بالا ترکیب می‌کند. این ترکیب پروفایل‌های موج ضربه کابل استاندارد را شبیه‌سازی کرده و کاهش نویز و کنترل سیگنال را در طول اتصالات از راه دور فراهم می‌کند.
س: آیا پارامترهای سوئیچ دیپ دستی وجود دارد که در نصب میدانی نیاز به تنظیم داشته باشد؟
ج: خیر. شبکه‌های الکتریکی داخلی به‌صورت کارخانه‌ای برای فواصل استاندارد لینک از راه دور کالیبره شده‌اند. مسیر سیگنال از طریق اتصالات ترمینال استاندارد اجرا می‌شود و نیازی به تنظیم پارامترهای نرم‌افزاری یا تخصیص سوئیچ‌های داخلی نیست.
راهنمای نصب میدانی
- تراز مجدد کابینت ترمینال: پایه ماژول را با استفاده از سخت‌افزار صنعتی روی صفحه محفظه مشخص شده محکم کنید. اطمینان حاصل کنید که تب‌های اتصال زمین ساختاری به‌خوبی به قاب فلزی زمین شده چسبیده‌اند تا تخلیه مناسب میدان‌های استاتیک فراهم شود.
- اتصال سیم لینک از راه دور: سیم‌های شبکه پیچ‌خورده ورودی از راه دور را مستقیماً به ترمینال‌های علامت‌گذاری شده متصل کنید. تمام پیچ‌ها را با گشتاور عملیاتی استاندارد سفت کنید تا از نوسانات امپدانس جلوگیری شود.
- محدودیت‌های قطع اتصال زمین شیلد: سیم‌های تخلیه کابل ارتباطی ورودی را تنها در یک نقطه به باس شیلد سیستم متصل کنید. اتصال زمین چند نقطه‌ای جریان‌های زمین ایجاد می‌کند که بسته‌های داده با فرکانس بالا را در ارتباطات از راه دور مخدوش می‌کند.
- تراز مسیر حرارتی: اطمینان حاصل کنید که فضای اطراف ماژول امکان خنک‌سازی طبیعی مداوم را فراهم می‌کند. از قرار دادن در کنار قطعات با حرارت بالا خودداری کنید تا ویژگی‌های داخلی خازن حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
