جزئیات محصول

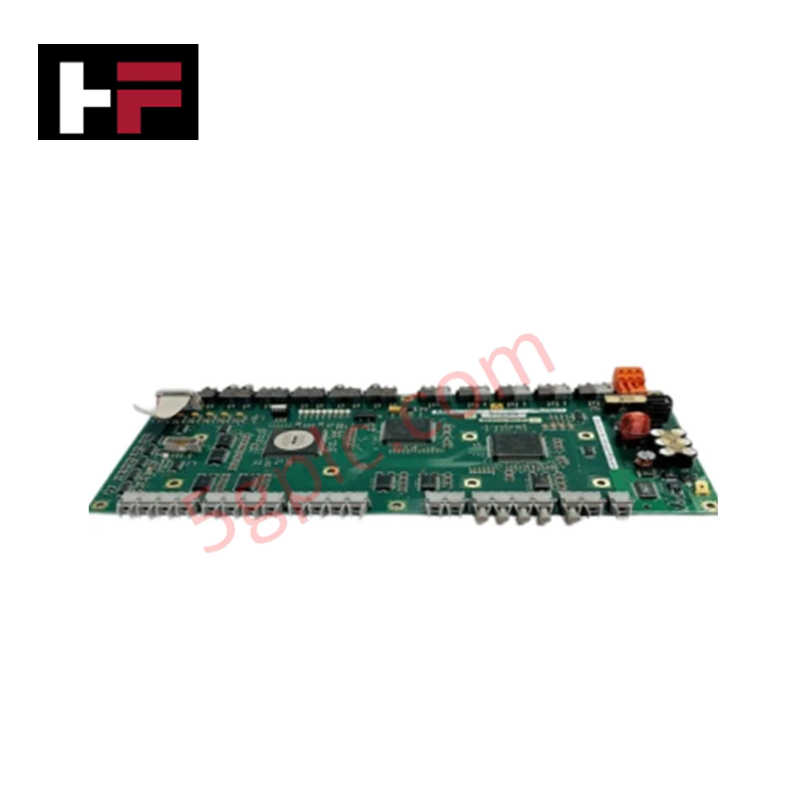

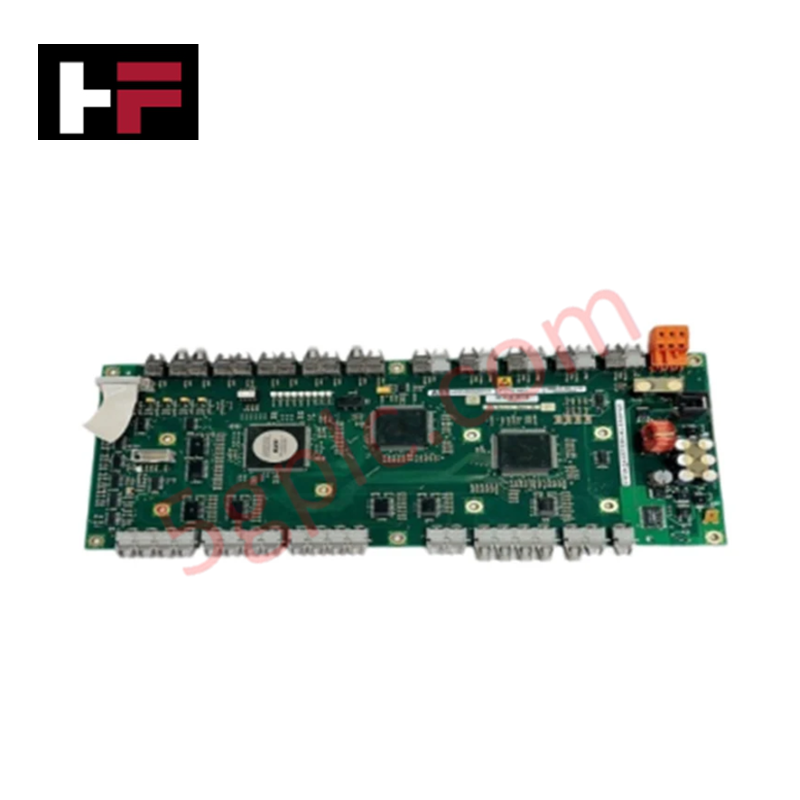

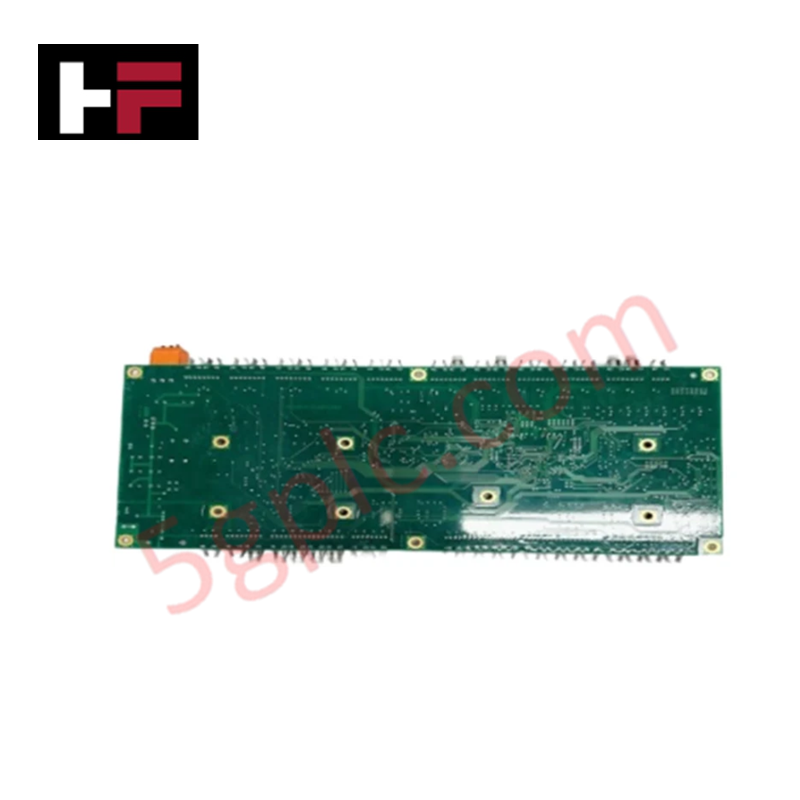

ABB HIEE300936R0101 که با نام UF C718 AE01 نیز فهرست شده است، بهعنوان برد رابط مدار اصلی، یک قطعه سختافزاری اختصاصی برای آمادهسازی سیگنال و ایزولاسیون مدار اصلی توان در پلتفرمهای کنترلر ABB AC 800F عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | HIEE300936R0101 UF C718 AE01 |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.20 کیلوگرم |
| ابعاد | 120 میلیمتر x 80 میلیمتر x 35 میلیمتر |
| دمای کاری | -40 تا 85 درجه سانتیگراد |
| مصرف توان | تغذیه از طریق ریل ورودی باس 24 VDC |
| محدوده ولتاژ ورودی | 24 VDC |
| محدوده ولتاژ خروجی | 0 تا 10 VDC |
| نوع ماژول | رابط مدار اصلی / قطعه کنترل اتوماسیون |
سرعت ارتباط باس بکپلین و سازگاری فلش فریمور
برد HIEE300936R0101 UF C718 AE01 سیگنالهای ولتاژ آنالوگ پرسرعت را بدون ایجاد تأخیر انتشار در سرعت ارتباط باس بکپلین میان گرههای رک AC 800F هدایت میکند. مدار سختافزاری، ایزولاسیون کانالها را میان قطعات توان با ولتاژ بالا و باسهای منطقی PLC با ولتاژ پایین حفظ میکند. سازگاری استاندارد فلش فریمور میان پردازندههای کنترلر متصل، ترجمه قطعی سیگنال را تضمین کرده و مقیاسپذیری منظم چگالی I/O را هنگام سوئیچینگ بار دینامیکی درایو حفظ میکند.
سؤالات متداول
س: چه منبع توانی، پتانسیل الکتریکی عملیاتی HIEE300936R0101 UFC718AE01 را تأمین میکند؟
پ: عملکرد سیستم به یک منبع ورودی نامی 24 VDC نیاز دارد که به ریل منطقی برد متصل باشد.
س: این برد رابط چه تبدیل فیزیکی سیگنالی را انجام میدهد؟
پ: برد، ورودیهای سطح سیستم 24 VDC را به خروجیهای کنترلی آنالوگ ایزوله 0 تا 10 VDC برای پردازش داخلی سیگنال در کنترلر تبدیل میکند.
س: آیا میتوان برد را بدون قطع توان کنترلی داخل رک قرار داد؟
پ: خیر، پیش از قرار دادن یا خارج کردن برد مدار از محفظه رک، توان کنترلی باید کاملاً ایزوله شود تا از آسیب ناشی از قوس الکتریکی به کنتاکتهای کانکتور لبهای جلوگیری شود.
دستورالعملهای نصب در محل
- پیش از قرار دادن یا خارج کردن ماژول کارت، تغذیههای اصلی کنترل 24 VDC کابینت AC 800F را قطع کنید.
- با استفاده از ولتمتر کالیبره، اطمینان حاصل کنید که اختلاف پتانسیل در خطوط مدار اصلی ولتاژ بالا کاملاً تخلیه شده است.
- برای جلوگیری از آسیب ناشی از تخلیه الکتریسیته ساکن به قطعات آنالوگ نصب سطحی، از مچبند ESD متصل به زمین حفاظتی استفاده کنید.
- لبههای برد را در امتداد ریلهای راهنمای رک ماژول تراز کنید و آن را محکم فشار دهید تا کانکتورهای پین بکپلین بهطور کامل با سوکت شاسی جفت شوند.
- پیچهای نگهدارنده را سفت کنید تا برد در جای خود قفل شود و اتصال مکانیکی مطمئنی به زمین ایجاد شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
