جزئیات محصول

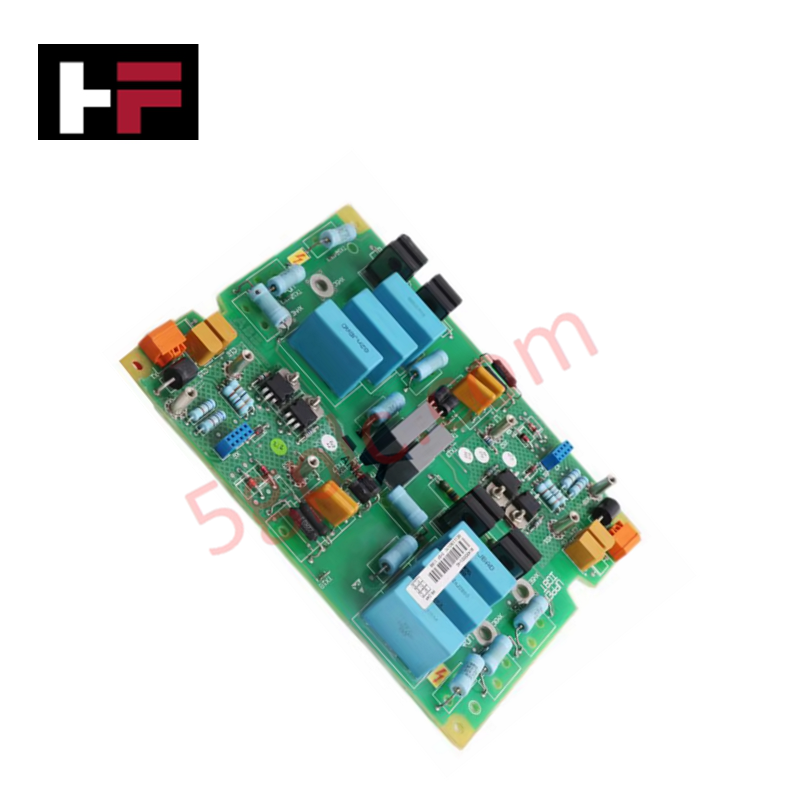

ماژول ارتباطی ABB 61430001-XG که با نام DYSF118B نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق کنترل محلی در شبکههای سیستم کنترل ABB عمل میکند. این ماژول برای انتقال فریمهای داده در زمان واقعی و توالی بستههای سریالی پیکربندی شده است و لینکهای رابط با تأخیر کم را در بین گرههای پردازشی داخلی برقرار میکند تا اجرای فیزیکی/الکتریکی مستقیم دستورات ارتباطی را فراهم آورد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DYSF118B (61430001-XG) |
| برند | ABB |
| مبدأ | سوئد / آلمان (خط تولید سری استاندارد) |
| وزن | وزن پایه ماژول رک استاندارد (حدود ۰.۵ کیلوگرم) |
| ابعاد | فرم فاکتور کارت مدار شکافدار برای نصب در شاسی |
| دمای کاری | ۰ تا +۵۵ درجه سانتیگراد (محدوده استاندارد صنعتی اسمی) |
| مصرف برق | تأمین شده از باس بکپلین رک سیستم |
| نوع محصول | ماژولهای ارتباطی |
سرعت ارتباط باس بکپلین و سازگاری با فلش فریمویر
پشته پروتکل چندکاناله پیکربندی شده در ABB DYSF118B 61430001-XG به گونهای طراحی شده است که با محدودیتهای سرعت ارتباط باس بکپلین مشخص شده همگام باقی بماند. هنگام توزیع پارامترهای میدانی در زمان واقعی به لایههای مدیریت بالاتر از طریق شبکههای تعیینشده Profinet یا EtherNet/IP، سختافزار صفهای بسته محلی را ایزوله میکند تا از برخورد دیتاگرامها یا افزایش تأخیر چرخه جلوگیری شود. در دورههای رشد سریع سیستم که شامل افزایش قابل توجه تراکم ورودی/خروجی است، کارت به دقت نگاشتهای رجیسترهای ورودی و خروجی را هماهنگ میکند، به شرطی که همه شکافهای گره مجاور با پارامترهای سازگاری فلش فریمویر کنترلر میزبان تأیید شده باشند.
سؤالات متداول
س: آیا ماژول ارتباطی DYSF118B را میتوان در حالی که برق شاسی سیستم فعال است، خارج یا به صورت داغ تعویض کرد؟
ج: خیر. معماری برد فاقد کلیدهای ایزولاسیون الکتریکی فعال برای عملیات تعویض داغ است. خارج کردن یا نصب ماژول در حالی که باس بکپلین برق دارد، میتواند گذراهای ولتاژ موضعی ایجاد کند که باعث اختلال فوری در توالیهای توکنپسینگ، خطاهای پردازنده اصلی یا آسیب دائمی به ترانسیور لینک داده شود.
س: چگونه باید زمانبر بودن ارتباط شبکه در این ماژول بررسی شود؟
ج: مهندسان سیستم باید رجیسترهای خطای تشخیصی را از کنترلر اصلی مرکزی استخراج کنند. اگر وضعیت کاهش کیفیت لینک ثبت شده باشد، محدودیتهای امپدانس ترمینیشن فیزیکی باس را بررسی کنید، وجود نویز الکترومغناطیسی القایی روی خطوط انتقال را کنترل کنید و اطمینان حاصل کنید که نسخه ماژول با قوانین سازگاری فلش فریمویر گره مطابقت دارد.
راهنمای نصب میدانی
- احتیاطات تخلیه الکترواستاتیک: پرسنل خدمات باید قبل از خارج کردن برد ارتباطی از بستهبندی محافظ استاتیک، از یک دستبند تخلیه الکترواستاتیک (ESD) به درستی متصل و زمین شده استفاده کنند تا از آسیبهای پنهان به مسیرهای مدار جلوگیری شود.
- تراز و محکم کردن شاسی: برد مدار را به آرامی در کانالهای راهنمای کارت مشخص شده در محفظه رک وارد کنید. واحد را فشار دهید تا پینهای پشت به طور کامل در سوکتهای بکپلین قرار گیرند، سپس همه پیچهای نگهدارنده صفحه جلو را محکم کنید تا پیوستگی مسیر زمین تضمین شود.
- کنترل مسیر خطوط داده: همه خطوط شبکه و ارتباط سریال را از طریق مسیرهای سیمکشی ولتاژ پایین اختصاصی عبور دهید. حداقل فاصله فیزیکی ۱۰۰ میلیمتر از هادیهای AC با ولتاژ بالا، کابلهای موتور و خروجیهای درایو سرعت متغیر حفظ کنید تا از القای نویز جلوگیری شود.
- شرایط محفظه: اطمینان حاصل کنید که زیررک میزبان در داخل یک محفظه صنعتی با درجه حفاظت IP 54 یا بالاتر نصب شده است که از تراکم رطوبت، گازهای خورنده و دوده رسانا بر روی قطعات مدار محافظت میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
