جزئیات محصول

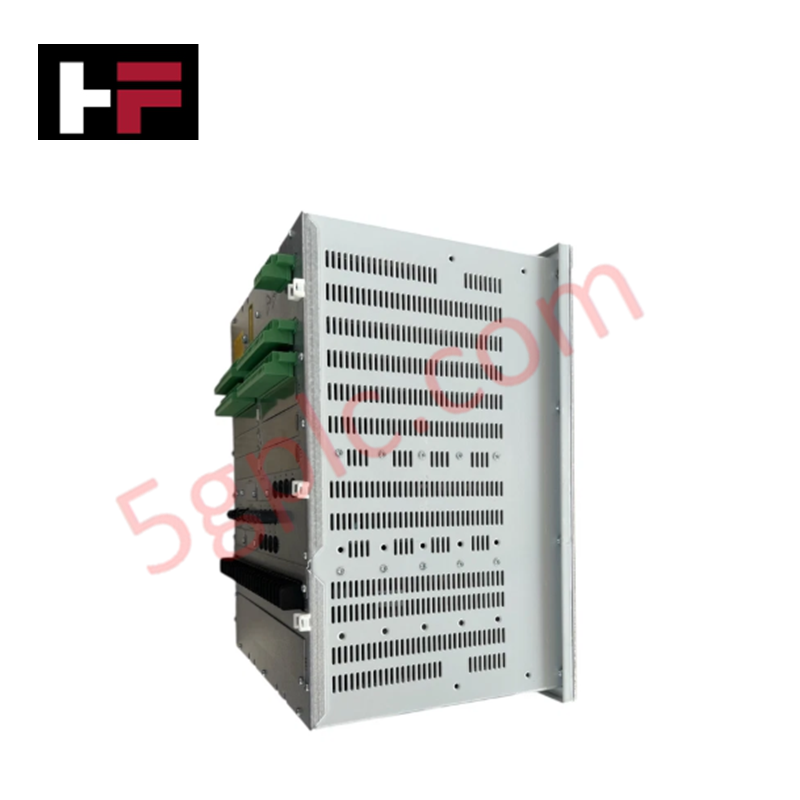

پیکربندی شده برای حفاظت تفاضلی خط فاز-تفکیک شده برای خطوط HV و EHV در شبکه‌های انتقال تا ۷۶۵ کیلوولت، ABB 1MRK004810-CC (IED حفاظت تفاضلی خط RED670) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این دستگاه شکل موج‌های آنالوگ ثانویه را از مسیرهای جریان و ولتاژ ضبط می‌کند تا منطق قطع فوق‌العاده سریع را در خطوط هوایی ولتاژ بالا و کابل‌های زیرزمینی اجرا کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1MRK004810-CC |
| برند | ABB |
| مبدأ | سوئد |
| عملکرد اصلی | حفاظت تفاضلی خط فاز-تفکیک شده و کنترل بخش |
| ولتاژ نامی سیستم | شبکه‌های تا ۷۶۵ کیلوولت |
| جریان نامی | ظرفیت‌های اولیه تا ۵۰۰۰ آمپر |
| دقت اندازه‌گیری | دقت حفاظت ۰.۲٪ برای جریان و ولتاژ |
| رابط ارتباطی | IEC 61850-8-1 (پروتکل‌های GOOSE و MMS) |
| دمای کاری | منفی ۴۰ تا مثبت ۷۰ درجه سانتی‌گراد |
| رطوبت | ۵٪ تا ۹۵٪ رطوبت نسبی (بدون تراکم) |
| ابعاد | ۲۳۰ میلی‌متر × ۱۶۰ میلی‌متر × ۱۰۰ میلی‌متر |
| وزن | ۳.۵ کیلوگرم |
| مصرف برق | وابسته به پروفایل‌های بار ورودی/خروجی دودویی فعال |
عملکرد شبکه‌های تعیین‌کننده Profinet / EtherNet/IP
برای حفظ ردیابی تفاضلی خط چندترمیناله در شبکه‌های اتوماسیون، دستگاه متغیرهای باس پردازش را با استفاده از رجیسترهای ثابت محلی‌سازی می‌کند. شاسی ساب‌رک چگالی انتقال را بر اساس محدودیت‌های دقیق تعیین شده توسط سرعت ارتباط باس بک‌پلین داخلی مدیریت می‌کند. گسترش کانال‌های نگاشت دودویی نیازمند استفاده از پروفایل‌های استاندارد مقیاس‌گذاری چگالی ورودی/خروجی است، در حالی که سازگاری سخت‌گیرانه فریم‌ور فلش در تمام اجزای سخت‌افزاری ارتباطات نوری حفظ می‌شود تا از افت داده یا تأخیر میلی‌ثانیه‌ای در طول مراحل همزمان پاک‌سازی خطا در پست جلوگیری شود.
سؤالات متداول
س: آیا می‌توان بردهای ارتباطی داخلی را در حالی که حلقه تغذیه کمکی ایستگاه فعال است، از شاسی RED670 خارج کرد؟
ج: خیر. تعویض داغ کارت‌های پردازش محاسباتی اصلی یا رابط‌های ارتباطی ممنوع است. باید برق سیستم قطع شود و ورودی‌های ترانسفورماتور جریان به صورت خارجی اتصال کوتاه شوند قبل از دستکاری فیزیکی اجزای داخلی.
س: 1MRK004810-CC چگونه سطوح بالای تداخل الکترومغناطیسی را در عملیات قطع EHV مدیریت می‌کند؟
ج: بدنه فیزیکی و مسیرهای منطق داخلی از طریق طرح‌های جداسازی گالوانیکی و فیلترهای محافظت‌شده تعبیه‌شده سخت‌سازی شده‌اند تا محدودیت‌های سازگاری الکترومغناطیسی بین‌المللی را در شرایط گذرای قطع‌کننده EHV برآورده کنند.
س: در صورت عدم تطابق فریم‌ور فلش هنگام تعویض ماژول شبکه چه وضعیتی رخ می‌دهد؟
ج: عدم تطابق باعث مسدود شدن همگام‌سازی پردازش می‌شود و کد نگهبان نرم‌افزاری داخلی وضعیت رجیستر را به حالت خطای مسدود شده تنظیم کرده و تمام حلقه‌های قطع فیزیکی را غیرفعال می‌کند.
راهنمای نصب میدانی
- نصب زمین با امپدانس پایین: یک هادی مسی سنگین زمین را از پیچ زمین پشت محفظه اصلی مستقیماً به میله شبکه مسی پست متصل کنید. اطمینان حاصل کنید که تمام لایه‌های رنگ روی صفحه نصب پاک شده باشند.
- تراز مدار ثانویه CT: اطمینان حاصل کنید که تمام خطوط حس جریان فعال از طریق بلوک‌های اتصال کوتاه عبور کنند. هرگز مدارهای ترانسفورماتور جریان زنده را بدون ایجاد مسیر فیزیکی بسته در سمت ثانویه دستکاری نکنید.
- جداسازی شبکه GOOSE: تمام لینک‌های فیبر نوری اترنت با سرعت بالا و لینک‌های مسی را در مسیرهای مجزای کانال کابل نگه دارید که از برق متناوب استاندارد و سیم‌پیچ‌های مدار قطع اولیه ایزوله شده باشند.
