جزئیات محصول

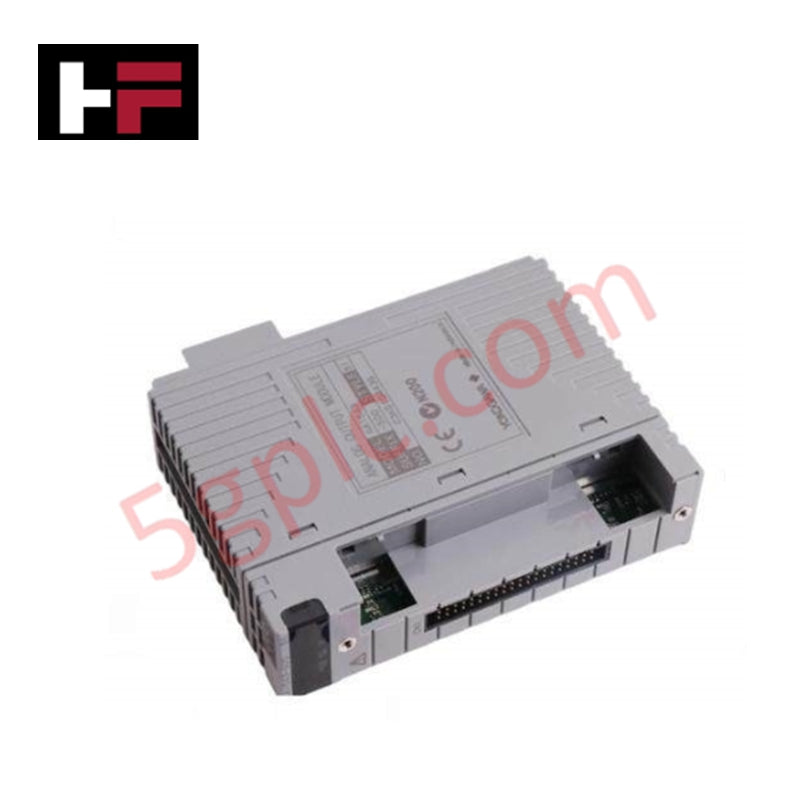

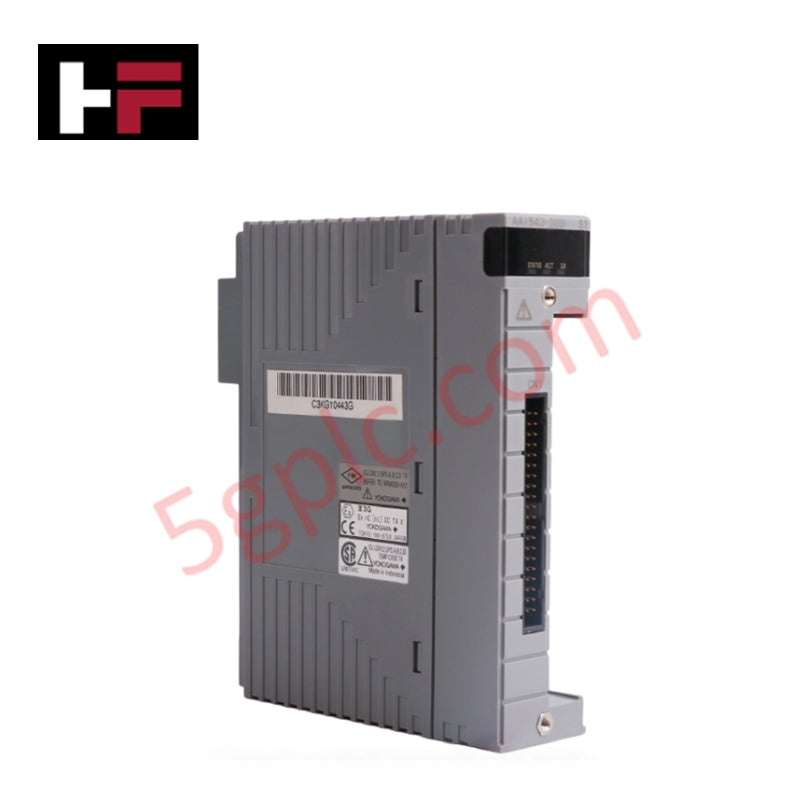

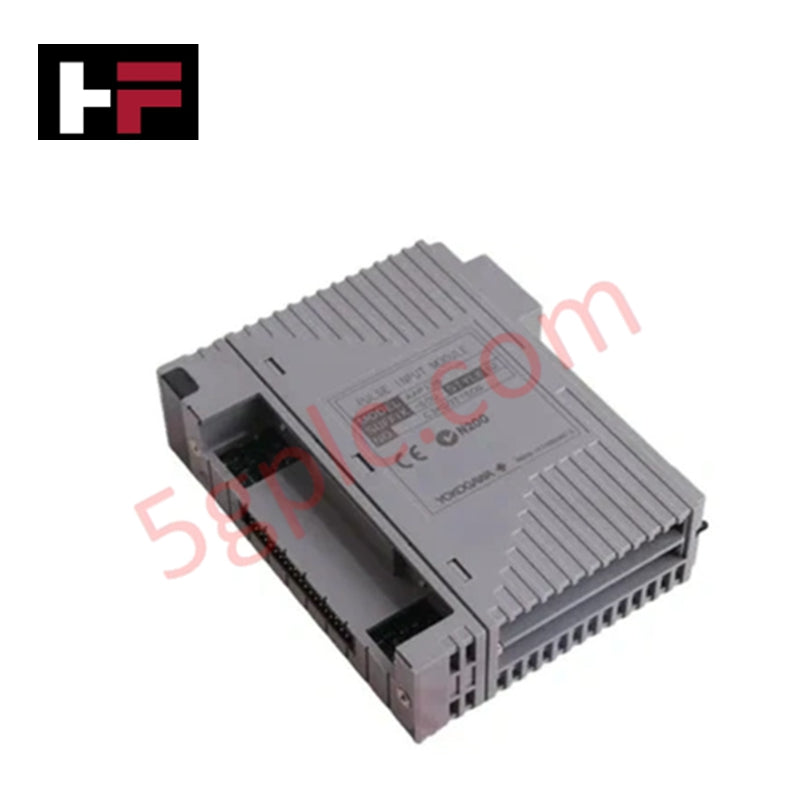

YOKOGAWA AAI543-S00 که با نام ماژول خروجی آنالوگ AAI543 نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تولید خروجی جریان ایزوله ۴ تا ۲۰ میلی‌آمپر در ۱۶ کانال، در سیستم‌های کنترل YOKOGAWA CENTUM VP و CENTUM CS 3000 عمل می‌کند.
تجزیه پسوند و ماتریس مدل
ماتریس سفارش ماژول AAI543، پیکربندی‌های سخت‌افزاری مشخصی را تعریف می‌کند:
- مدل پایه (AAI543): ماژول خروجی آنالوگ (۴ تا ۲۰ میلی‌آمپر، ۱۶ کانال، ایزوله)
- انتخاب نوع (-S): نوع استاندارد
- کد گزینه (0): همیشه 0
- کد گزینه (0): نوع پایه
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AAI543-S00 |
| برند | YOKOGAWA |
| مبدأ | ژاپن |
| وزن | ۰٫۳ کیلوگرم (وزن حمل ۱٫۵ کیلوگرم) |
| ابعاد | ۱۳۰ × ۴۵ × ۱۱۵ میلی‌متر |
| دمای کاری | ۲۰- تا ۶۰ درجه سانتی‌گراد |
| مصرف برق | ۲۴ VDC (حداکثر جریان منبع تغذیه بک‌پلین ۳۲۰ میلی‌آمپر) |
| کانال‌های خروجی | ۱۶ کانال، ایزوله |
| محدوده سیگنال خروجی | ۴ تا ۲۰ میلی‌آمپر DC |
| حداکثر مقاومت بار | ۰ تا ۷۵۰ اهم |
| ولتاژ ایزولاسیون | ۱۵۰۰ VAC بین کانال و سیستم، ۵۰۰ VAC بین کانال‌ها |
| سازگاری سیستم | سیستم FIO در CENTUM CS 3000 / CENTUM VP |
ایزولاسیون کانال‌به‌کانال و یکپارچه‌سازی پروتکل حلقه ۴ تا ۲۰ میلی‌آمپر HART
AAI543-S00 برای حفظ یکپارچگی سیگنال در حلقه‌های کنترل توزیع‌شده، ایزولاسیون گالوانیکی را در هر ۱۶ کانال خروجی فراهم می‌کند. موانع ایزولاسیون کانال‌به‌کانال و کانال‌به‌سیستم، تداخل الکتریکی مد مشترک را سرکوب کرده و جریان‌های حلقه زمین را حذف می‌کنند. این ماژول با پشتیبانی از عبوردهی پروتکل حلقه ۴ تا ۲۰ میلی‌آمپر HART، عملگرهای میدانی، شیرهای کنترلی و مبدل‌های جریان را با تبدیل دقیق دیجیتال به آنالوگ از طریق بک‌پلین داخلی سیستم راه‌اندازی می‌کند.
سؤالات متداول
پرسش: آیا AAI543-S00 از تعویض داغ هنگام کار فعال سیستم پشتیبانی می‌کند؟
پاسخ: بله، این ماژول از تعویض آنلاین در رک‌های I/O میدانی پشتیبانی می‌کند، بدون آنکه برق یا ارتباط ماژول‌های I/O مجاور قطع شود.
پرسش: حداکثر مقاومت مجاز بار حلقه برای هر کانال خروجی ۴ تا ۲۰ میلی‌آمپر چقدر است؟
پاسخ: هر کانال خروجی هنگام کار با تغذیه استاندارد حلقه میدانی ۲۴ VDC، می‌تواند مقاومت حلقه‌ای تا ۷۵۰ اهم را راه‌اندازی کند.
پرسش: ایزولاسیون کانال‌ها در ۱۶ حلقه خروجی AAI543-S00 چگونه عمل می‌کند؟
پاسخ: ایزولاسیون مجزای کانال‌به‌کانال مانع از آن می‌شود که خطاهای الکتریکی یا اتصال کوتاه در یک حلقه خروجی بر تولید سیگنال در کانال‌های مجاور تأثیر بگذارد.
راهنمای نصب میدانی
پیش از نصب ماژول در شیار رک نود FIO، وضعیت برق بک‌پلین را بررسی کرده و از رعایت الزامات اتصال زمین اطمینان حاصل کنید. AAI543-S00 را به‌صورت عمودی در امتداد ریل‌های شیار وارد کنید تا کانکتور پشتی به‌طور کامل در سوکت بک‌پلین قرار گیرد. پیچ‌های نگهدارنده بالا و پایین را محکم کنید تا اتصال مکانیکی و تداوم اتصال زمین با شاسی رک برقرار شود. تمام سیم‌کشی‌های خروجی میدانی ۴ تا ۲۰ میلی‌آمپر را با استفاده از کابل زوج به‌هم‌تابیده شیلددار متصل کنید و سیم تخلیه شیلد را در یک نقطه روی شینه ارت ترمینال کابینت به زمین وصل کنید. بین کابل‌های خروجی آنالوگ و سیم‌کشی برق AC ولتاژ بالا حداقل ۱۰۰ میلی‌متر فاصله فیزیکی حفظ کنید.
اطلاعات اضافی
