جزئیات محصول

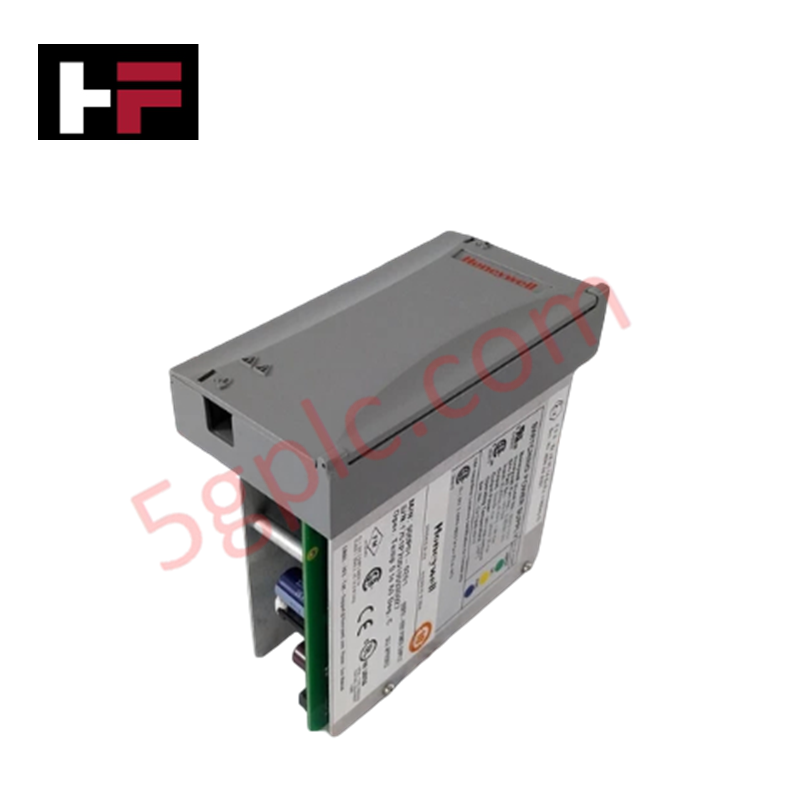

Honeywell 900P01-0101 که با عنوان ماژول منبع تغذیه 900P01 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تبدیل ولتاژ ورودی AC یونیورسال در مجموعه رکهای ControlEdge HC900 عمل میکند. این واحد با پذیرش محدوده ولتاژ ورودی 90 تا 264 VAC در فرکانس 47 تا 63 هرتز و توان نامی 130 VA، ریلهای خروجی تنظیمشده 5 VDC و 24 VDC را با ظرفیت مجموع 60 W تولید میکند. این مجموعه، تأمین فیزیکی و الکتریکی مستقیم نیازهای توان را در رکهای کنترلر محلی، رکهای اسکنر راه دور و پیکربندیهای رک کنترلر افزونه فراهم میسازد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 900P01-0101 |
| برند | Honeywell |
| مبدأ | USA |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف توان | توان نامی ورودی 130 VA (توان نامی خروجی 60 W) |
| ولتاژ کاری | 90 تا 264 VAC یونیورسال، 47 تا 63 هرتز |
| جریان هجومی | 7 A پیکبهپیک به مدت 150 میلیثانیه در 240 VAC |
| زمان نگهداری | 20 میلیثانیه در 115 VAC و 60 هرتز (بار حداکثری) |
| ترمینالهای سیمکشی | ترمینالهای پیچی، مناسب سیم با گیج #12-22 AWG |
| محافظت | فیوز داخلی غیرقابلتعویض؛ درِ ترمینال دارای قفل ابزاری |
| عیبیابی | جکهای تست ولتاژ یکپارچه 5 VDC و 24 VDC |
| وزن حمل | 3.0 کیلوگرم |
ایزولاسیون کانالبهکانال و جبرانسازی اتصال سرد (CJC)
ماژول منبع تغذیه Honeywell 900P01-0101 ولتاژهای 5 VDC منطقی و 24 VDC باس میدانی را با ایزولاسیون گالوانیکی به بکپلین ارائه میدهد و اختلالات برق AC اصلی را از مدارهای حساس اندازهگیری جدا میکند. این ماژول با حفظ ایزولاسیون دقیق کانالبهکانال در مسیرهای توزیع توان بکپلین، از ایجاد حلقههای زمین AC که میتوانند در دریافت سیگنالهای سطح پایین توسط ماژولهای اندازهگیری اختلال ایجاد کنند، جلوگیری میکند. این منبع ولتاژ کمنویز از دقت مرجع کارتهای ورودی دما که از جبرانسازی اتصال سرد (CJC) استفاده میکنند و ماژولهای آنالوگ پردازشکننده سیگنالهای میدانی پروتکل حلقه 4-20 mA HART محافظت میکند.
سؤالات متداول
س: چه قابلیتهای عیبیابی روی پنل جلویی منبع تغذیه 900P01-0101 برای بررسی خروجی در دسترس است؟
پ: این ماژول دارای جکهای تست قابلدسترسی روی پنل جلویی است که امکان اتصال مستقیم پراب مولتیمتر به ریلهای خروجی تنظیمشده 5 VDC و 24 VDC را هنگام کارکرد سیستم فراهم میکند.
س: 900P01-0101 چگونه از اتصالات سیمکشی میدانی در برابر دسترسی ناخواسته محافظت میکند؟
پ: یک درِ محافظ دارای قفل ابزاری، ترمینالهای سیمکشی پیچی برق AC اصلی را میپوشاند تا هنگام تعمیر و نگهداری، دسترسی فیزیکی به خطوط ولتاژ بالا محدود شود.
دستورالعملهای نصب در محل
- برق AC اصلی را با استفاده از هادیهای مسی #12-22 AWG که در بلوک ترمینال پیچی زیر پوشش دارای قفل ابزاری متصل شدهاند، وصل کنید.
- پیش از برقدار کردن ورودی 900 تا 264 VAC، از اتصال محکم سیم زمین حفاظتی (PE) به ترمینال زمین شاسی اطمینان حاصل کنید.
- برای اطمینان از دفع حرارت غیرفعال هنگام کارکرد مداوم با توان 60 W، مسیرهای گردش هوای آزاد در بالا و پایین محل نصب منبع تغذیه را تمیز و باز نگه دارید.
- در بازرسیهای دورهای، با استفاده از یک مولتیمتر دیجیتال کالیبرهشده به جکهای تست یکپارچه 5 V و 24 V متصل شوید تا پایداری خروجی منبع تغذیه را بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
