جزئیات محصول

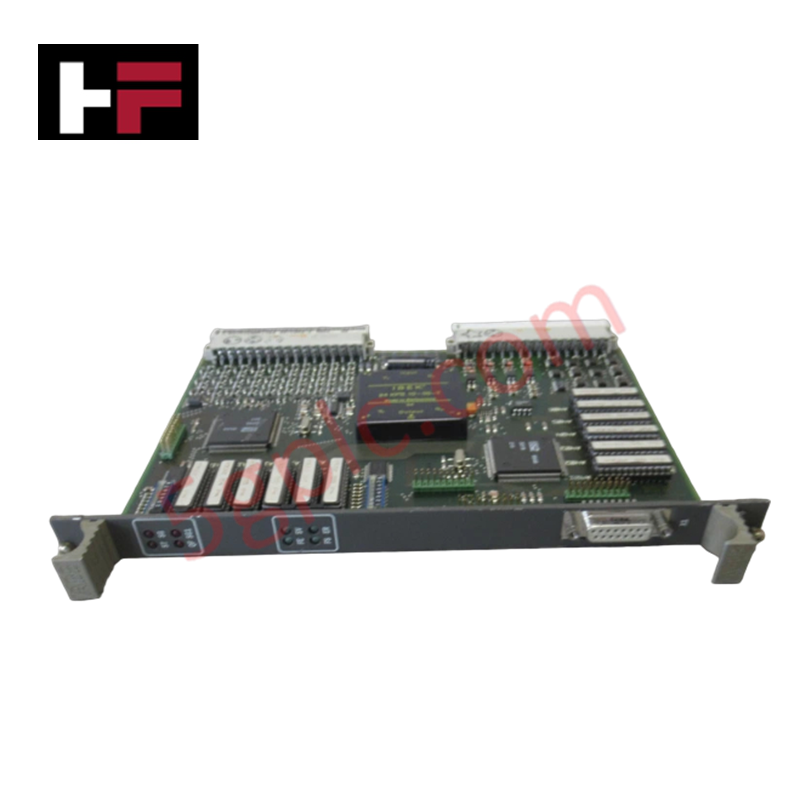

ABB 88TK05B-E GJR2393200R1210 به‌عنوان ماژول اصلی کوپلینگ باس 88TK05B-E برای اجرای ارتباطات دوکاناله باس ایستگاه و تبادل داده از راه دور در پلتفرم‌های Procontrol P14 استفاده می‌شود.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 88TK05B-E (GJR2393200R1210) |
| برند | ABB |
| مبدأ | آلمان |
| وزن | 0.5 کیلوگرم |
| ابعاد | 20 میلی‌متر (W) × 261 میلی‌متر (H) × 198 میلی‌متر (D) |
| دمای کاری | از 0 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| مصرف برق | بار استاندارد توان رک بک‌پلین |
| نوع محصول | ماژول کوپلینگ باس |
| معماری باس | باس ایستگاه دوکاناله |
| رابط از راه دور | رابط باس از راه دور RS-485 |
| سازگاری سیستم | ABB Procontrol P14 |
یکپارچگی سیگنال سیستم و بک‌پلین شبکه قطعی
ماژول 88TK05B-E با استفاده از کوپلینگ دوکاناله باس ایستگاه، ارتباط قطعی باس بک‌پلین را در رک‌های سیستم Procontrol P14 برقرار می‌کند. معماری مدار داخلی، انتقال پیوسته سیگنال را حفظ کرده و هم‌زمان ترافیک سریال از راه دور را روی رابط یکپارچه RS-485 ایزوله می‌کند.
این واحد با برخورداری از رابط مانیتورینگ ایزوله از نظر پتانسیل، حلقه‌های زمین و نویز گذرای الکتریکی را در میان گره‌های رکِ متصل به یکدیگر سرکوب می‌کند. پیکربندی سخت‌افزار، سازگاری فلش میان‌افزار با کنترلرهای باس Procontrol P14 را حفظ می‌کند تا زمان‌بندی قطعی اسکن در کانال‌های باس افزونه برقرار بماند.
پرسش‌های متداول
پرسش: آیا ماژول 88TK05B-E از توپولوژی‌های باس افزونه پشتیبانی می‌کند؟
پاسخ: بله، این ماژول دارای کوپلینگ یکپارچه دوکاناله باس ایستگاه است و امکان تغییر خودکار مسیر سیگنال در شبکه Procontrol P14 را فراهم می‌کند.
پرسش: چه نوع ایزولاسیون الکتریکی در رابط مانیتورینگ ارائه می‌شود؟
پاسخ: رابط مانیتورینگ از ایزولاسیون پتانسیل استفاده می‌کند تا از تداخل الکتریکی و تغییرات پتانسیل زمین میان زیررک‌های ایستگاهِ متصل به یکدیگر جلوگیری شود.
پرسش: آیا می‌توان ماژول 88TK05B-E را در حالی که رک سیستم برق‌دار است تعویض کرد؟
پاسخ: محدودیت‌های تعویض گرم به طراحی بک‌پلین زیررک Procontrol P14 بستگی دارد؛ پیش از خارج کردن ماژول باید وضعیت برق و کوپلینگ باس بررسی شود تا از اختلال در باس جلوگیری شود.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن ماژول کوپلینگ، برق زیررک را قطع کرده و لینک‌های باس ایستگاه را ایزوله کنید.
- برای محافظت از درایورهای داخلی خطوط CMOS در برابر تخلیه الکترواستاتیکی هنگام نصب، از مچ‌بند ضدالکتریسیته ساکن متصل به زمین استفاده کنید.
- کارت مدار ماژول 20 میلی‌متری را با ریل‌های راهنمای زیررک هم‌راستا کرده و آن را محکم فشار دهید تا کانکتور بک‌پلین کاملاً در جای خود بنشیند.
- پیچ‌های نگهدارنده بالایی و پایینی پنل جلویی را محکم کنید تا اتصال زمین شاسی و درگیری مکانیکی تثبیت شود.
- کابل‌کشی باس از راه دور RS-485 را در کانال‌های سیم‌کشی کابینت، با فاصله مناسب از خطوط برق AC ولتاژ بالا نگه دارید.
