جزئیات محصول

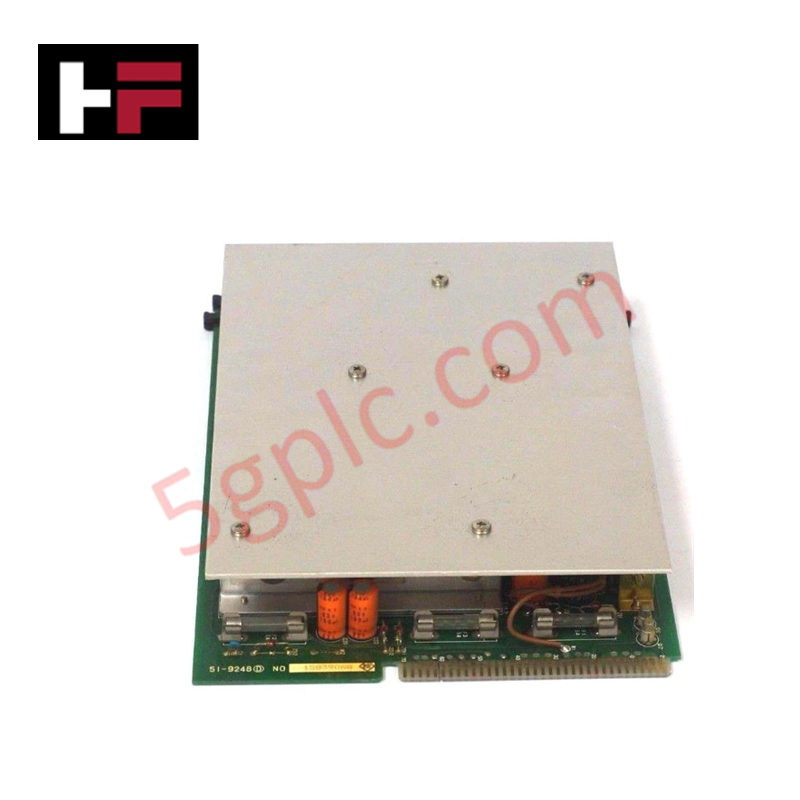

هانیول 82407468-002، که به عنوان برد تنظیمکننده MC مدل 82407468 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای تنظیم ولتاژ ثانویه در شبکههای Multifunction Controller Point Card File PF-200 عمل میکند. این برد، خط تغذیه DC اولیه ورودی را تنظیم کرده و آن را به توزیعهای ولتاژ پایینتر ایزوله شده تبدیل میکند که برای راهاندازی منطق داخلی پشتی و مدارهای آنالوگ روی بکپلین شاسی مورد نیاز است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 82407468-002 |
| برند | هانیول |
| مبدأ | ایالات متحده آمریکا |
| وزن | وزن استاندارد کارت شاسی |
| ابعاد | ابعاد استاندارد شکاف کارت PF-200 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | وابسته به بار بکپلین |
| ورودی | ۲۴ ولت DC |
| ولتاژهای خروجی | +۵ ولت DC، +۱۵ ولت DC، -۱۵ ولت DC |
| طرح حفاظتی | F1 (۵ آمپر)، F2 (۲ آمپر)، F3 (۵ آمپر) |
| سیستم نشانگر | LD1 (وجود +۲۴ ولت DC)، LD2 (وجود همه ولتاژها) |
| دسترسی به نقاط تست | TP1 (+۲۴ ولت DC)، TP2 (+۱۲ ولت DC)، TP3 (مشترک)، TP4 (+۱۵ ولت DC)، TP5 (مشترک آنالوگ)، TP6 (-۱۵ ولت DC) |
ایزولاسیون کانال به کانال و توزیع آنالوگ هانیول
برای پشتیبانی از پایداری پردازش در سراسر فایل کارت هنگام نمونهبرداری ورودی آنالوگ فعال، این پلتفرم سختافزاری معیارهای ایزولاسیون مستقیم کانال به کانال را بین اجزای منطق دیجیتال و زیرسیستمهای اندازهگیری آنالوگ اعمال میکند. مسیرهای زمین جداگانه که از طریق نقاط تست اختصاصی برای اتصالات مشترک دیجیتال و آنالوگ قابل دسترسی هستند، تداخل متقابل را کاهش داده و از انتشار نویز خط در سراسر باس بکپلین جلوگیری میکنند و یکپارچگی کامل حلقه را در کل رک ابزار دقیق حفظ میکنند.
سؤالات متداول
س: آستانههای ولتاژ متمایزی که این برد به مجموعه بکپلین خروجی میدهد چیست؟
ج: برد یک خط تغذیه ۲۴ ولت DC اسمی دریافت میکند و آن را تنظیم میکند تا ریلهای مستقل +۵ ولت DC، +۱۵ ولت DC و -۱۵ ولت DC را مستقیماً برای مصرف بکپلین تولید کند.
س: تکنسینهای میدانی چگونه میتوانند سلامت ولتاژ محلی روی قاب کارت را بررسی کنند؟
ج: کارکنان فنی میتوانند LEDهای تشخیصی یکپارچه را مشاهده کنند: LD1 زمانی روشن میشود که +۲۴ ولت DC روی بکپلین شناسایی شود و LD2 نشان میدهد که همه ولتاژهای ثانویه تنظیم شده با موفقیت وجود دارند.
س: چه عناصر حفاظت در برابر جریان بیش از حد به صورت فیزیکی روی این ماژول نصب شدهاند؟
ج: کارت شامل سه فیوز فیزیکی اختصاصی است که به ترتیب با برچسبهای F1 (۵ آمپر)، F2 (۲ آمپر) و F3 (۵ آمپر) برای محافظت از شاخههای ولتاژ داخلی جداگانه در برابر خطرات اتصال کوتاه قرار دارند.
راهنمای نصب میدانی
- قبل از انجام مراحل نصب، منبع تغذیه اولیه ۲۴ ولت DC که شاسی Multifunction Controller Point Card File PF-200 را تغذیه میکند، ایزوله و خاموش کنید.
- کارت را به آرامی در راهنمای شکاف تعیین شده قرار دهید تا زمانی که هدر پین عقب تماس الکتریکی محکمی با کانکتورهای بکپلین برقرار کند.
- از یک مولتیمتر کالیبره شده برای اندازهگیری ولتاژهای توزیع شده در نقاط تست فیزیکی روی برد (TP1 تا TP6) استفاده کنید و سطوح الکتریکی اسمی را نسبت به زمینهای مشترک در زمان راهاندازی تأیید کنید.
- اطمینان حاصل کنید که مسیرهای شیلد آنالوگ به ترمینال زمین کابینت تکنقطهای متصل شدهاند تا تداخل الکترومغناطیسی فرکانس پایین در مدار اندازهگیری آنالوگ کاهش یابد.
