جزئیات محصول

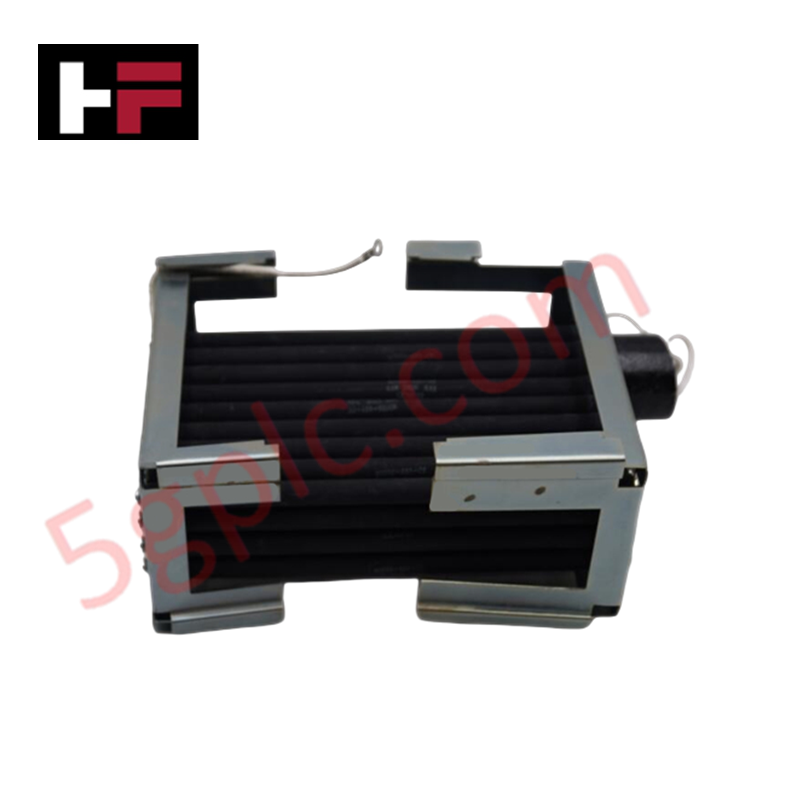

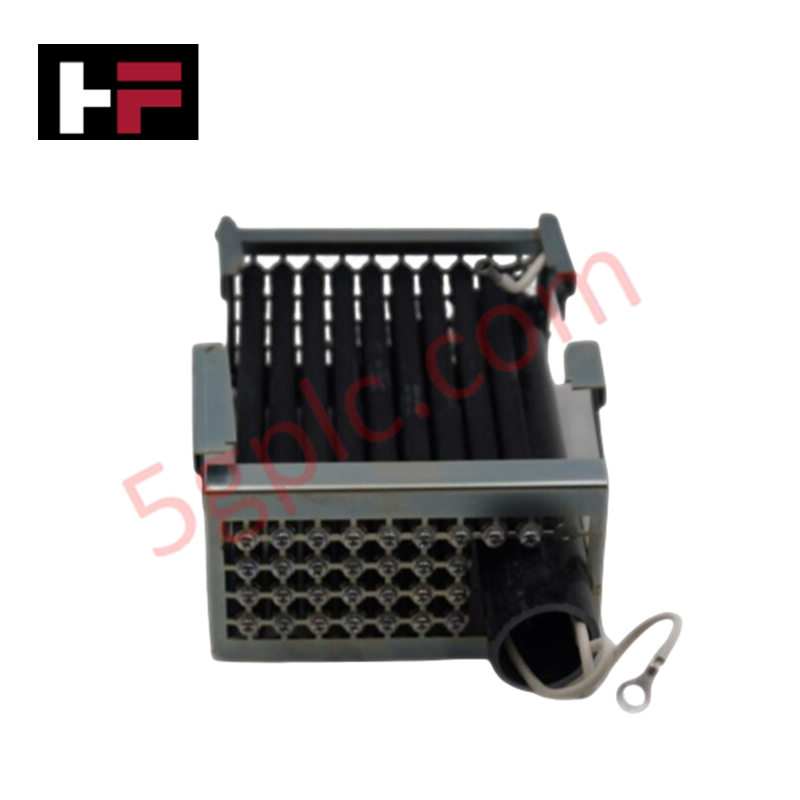

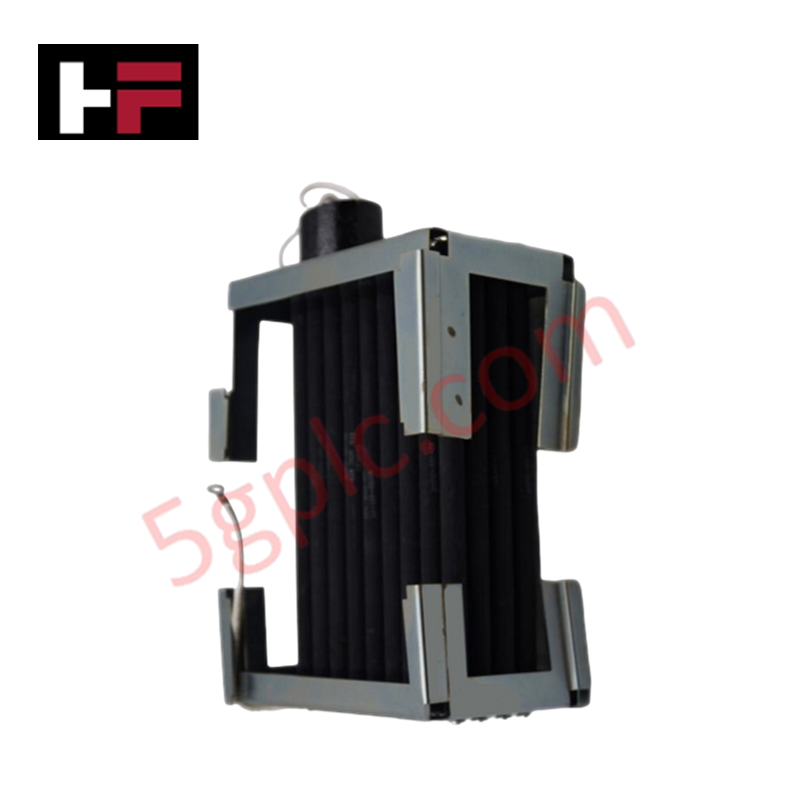

پیکربندی شده برای سرکوب گذراهای فرکانس بالا در مدارهای خروجی درایو قدرت، Allen-Bradley 81001-956-63-R (81001-956-63-R مجموعه مقاومت اسنابر) اجرای مستقیم فیزیکی/الکتریکی کاهش پیک ولتاژ در رابط‌های بار القایی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 81001-956-63-R |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.1 کیلوگرم |
| ابعاد | 2.2 سانتی‌متر × 12.4 سانتی‌متر × 12.6 سانتی‌متر |
| مصرف برق | قابل اعمال نیست |
| کارکرد | سرکوب ولتاژ گذرا |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP
81001-956-63-R به عنوان یک قطعه حفاظتی غیرفعال در مراحل خروجی درایو عمل می‌کند. در سیستم‌هایی که از شبکه‌های تعیین‌شده Profinet یا EtherNet/IP استفاده می‌کنند، این مجموعه برای کاهش تداخل الکترومغناطیسی ناشی از گذراهای سوئیچینگ PWM ضروری است. ادغام صحیح اطمینان می‌دهد که نوسانات ولتاژ محلی از رتبه‌بندی عایق‌بندی کابل‌های موتور فراتر نرود و به یکپارچگی سیگنال سخت‌افزار مقیاس‌بندی چگالی ورودی/خروجی مجاور آسیب نرساند. این قطعه نیازی به سازگاری با فلش فریم‌ور یا آدرس‌دهی شبکه ندارد، زیرا عملکرد آن صرفاً الکترومکانیکی است.
سؤالات متداول
س: آیا مجموعه اسنابر نیاز به نگهداری دوره‌ای دارد؟
ج: به عنوان یک شبکه مقاومت-خازن غیرفعال، نیاز به نگهداری فعال ندارد. با این حال، باید در زمان خاموشی‌های برنامه‌ریزی شده سیستم، بازرسی چشمی برای علائم تنش حرارتی مانند تغییر رنگ بدنه مقاومت یا نشت دی‌الکتریک در خازن انجام شود.
س: آیا این مجموعه می‌تواند برای محافظت از پورت‌های ارتباطی استفاده شود؟
ج: خیر. این مجموعه به طور خاص برای سرکوب گذراهای سمت قدرت طراحی شده است. استفاده از این قطعه در حلقه‌های سیگنال یا ارتباطی ولتاژ پایین احتمالاً باعث تضعیف سیگنال و اختلال در انتقال داده‌های شبکه می‌شود.
راهنمای نصب در محل
- اطمینان حاصل کنید که مرحله قدرت کاملاً خاموش و با ولت‌متر تأیید شده باشد قبل از نصب.
- مجموعه را با استفاده از پیچ و مهره‌های هادی مناسب به محفظه درایو یا صفحه شاسی مشخص شده محکم نصب کنید تا مرجع الکتریکی حفظ شود.
- سیم‌ها را به ترمینال‌های خروجی درایو فرکانس متغیر متصل کنید؛ اطمینان حاصل کنید که اتصالات به صورت مکانیکی محکم هستند تا از شل شدن ناشی از لرزش جلوگیری شود.
- طول سیم بین مجموعه اسنابر و ترمینال‌های خروجی درایو را به حداقل برسانید تا اثربخشی سرکوب گذرا افزایش یابد.
- اطمینان حاصل کنید که هیچ قطعه دیگری مسیر دفع حرارتی مجموعه را مسدود نکند، زیرا این دستگاه‌ها در طول چرخه‌های سرکوب مداوم گرما تولید می‌کنند.
- برای جلوگیری از القای نویز سوئیچینگ فرکانس بالا، فاصله کافی از کابل‌های سیگنال ولتاژ پایین را بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
