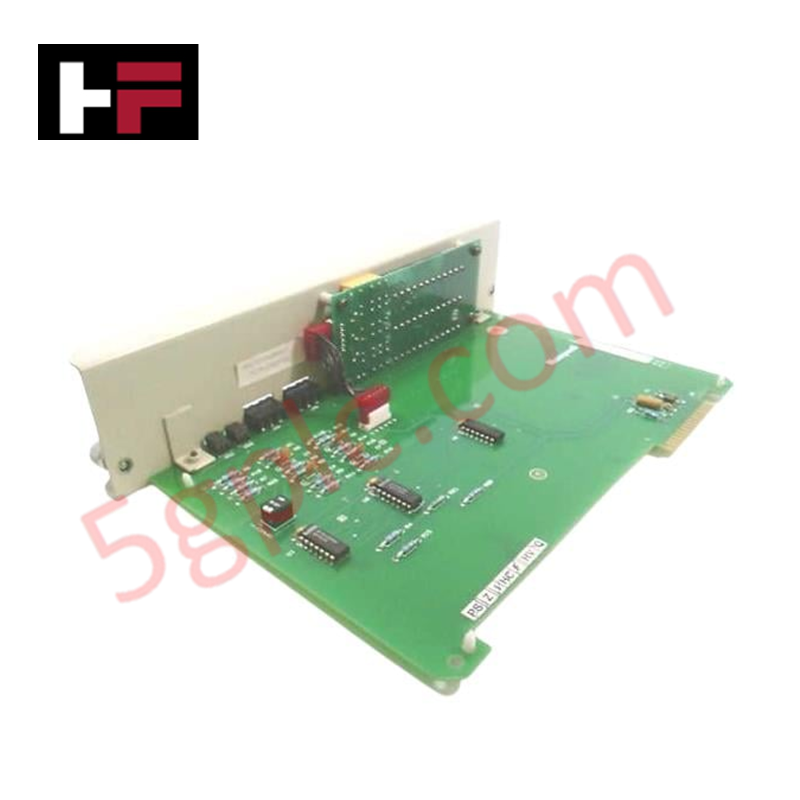

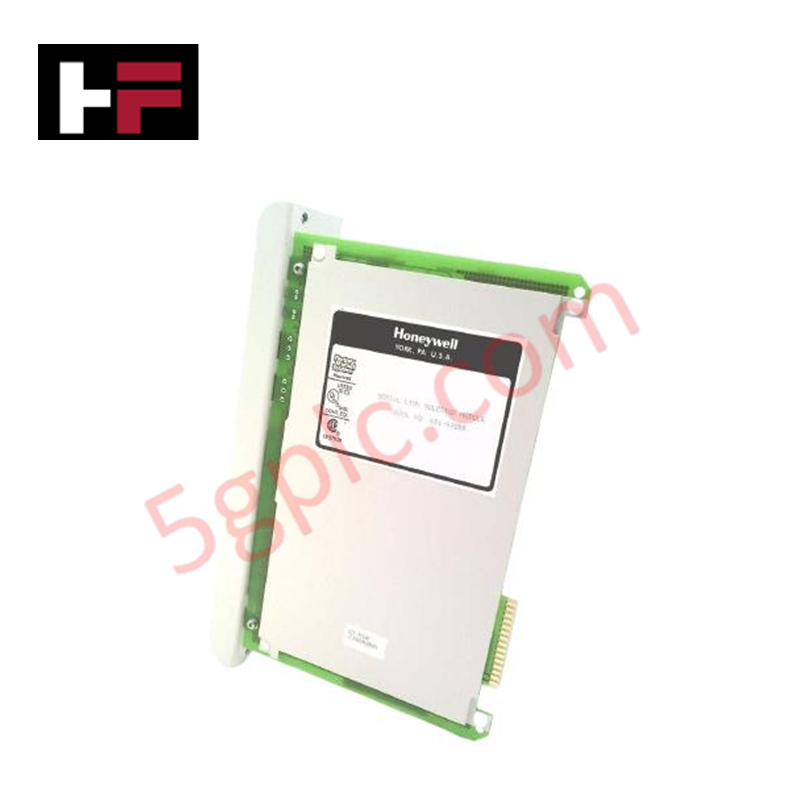

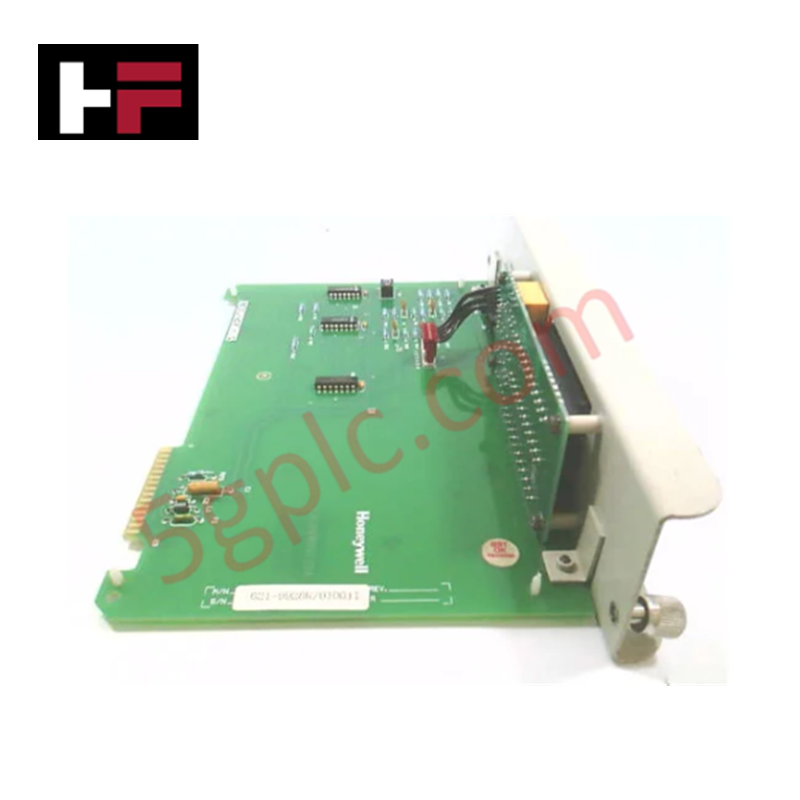

پیکربندی شده برای هماهنگی کانال ارتباط سریال در شبکههای کنترل PLC، Honeywell 621-9928R (621-9928R انتخابگر لینک سریال) اجرای فیزیکی مستقیم سوئیچینگ سیگنال بین واحدهای کنترل مرکزی و دستگاههای میدانی را فراهم میکند. این ماژول به عنوان رابط چندپورت اصلی برای اجرای مسیریابی دادهها در پلتفرمهای کنترل IPC هانیول استفاده میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 621-9928R |
| برند | Honeywell |
| وزن | 0.5 کیلوگرم |
| دمای کاری | منفی ۲۵ تا ۷۵ درجه سانتیگراد |
| مصرف برق | حداکثر ۷ W در ۲۴ VDC |
| پورتهای ارتباطی | ۲x RS-232، ۲x RS-485 |
| حداکثر نرخ باود | 256 کیلوبیت بر ثانیه |
| ولتاژ ایزولاسیون | 2000 VDC |
کنترل فرآیند DCS و اتصالپذیری
ماژول 621-9928R سوئیچینگ رابط را از طریق پورتهای سریال ایزوله شده با ولتاژ ۲۰۰۰ VDC فراهم میکند که حفاظت در برابر گذراهای الکتریکی حالت مشترک در محیطهای صنعتی را تضمین میکند. این ایزولاسیون برای جلوگیری از تفاوتهای پتانسیل زمین بین دستگاههای توزیع شده که میتواند یکپارچگی دادهها را به خطر بیندازد، ضروری است. این واحد از ادغام با دروازههای پروتکل حلقه HART 4-20 mA هنگام استفاده برای پل زدن تشخیص سریال به DCS پشتیبانی میکند. با حفظ ایزولاسیون کانال به کانال، ماژول از انتشار خطا بین بخشهای مستقل RS-232 و RS-485 جلوگیری میکند و پشتیبانی از همگامسازی ارسال و دریافت فریم برای نظارت قطعی فرآیند را فراهم میآورد.
سؤالات متداول
س: آیا 621-9928R از تعویض داغ در داخل رک کنترل پشتیبانی میکند؟
ج: خیر. تعویض داغ پشتیبانی نمیشود. اتصال یا قطع ماژول در حالی که رک تحت برق است، باعث ایجاد نوسانات ولتاژ در بکلینک ارتباطی میشود که ممکن است منجر به خرابی لینک سریال یا فساد داده شود.
س: انتخاب کانال RS-232/RS-485 چگونه انجام میشود؟
ج: انتخاب کانال از طریق منطق کنترلر مرکزی و از طریق رابط بکلینک مدیریت میشود. اطمینان حاصل کنید که فرمور کنترلر به درستی به آدرسهای رجیستر ماژول نگاشت شده است تا از تأخیر در سوئیچینگ یا برخورد پورتها جلوگیری شود.
راهنمای نصب میدانی
- اطمینان حاصل کنید که رک کنترل و تمام دستگاههای سریال میدانی مرتبط قبل از نصب ماژول خاموش هستند.
- ماژول را به ریل نصب یا شاسی محکم کنید تا اتصال با امپدانس پایین به ترمینال زمین حفاظتی سیستم (PE) حفظ شود، که برای بهینهسازی عملکرد مانع ایزولاسیون ۲۰۰۰ VDC ضروری است.
- از کابلهای شیلددار با کیفیت بالا برای تمام اتصالات RS-232 و RS-485 استفاده کنید. شیلد باید فقط در انتهای منبع به زمین سیستم متصل شود تا از حلقههای زمین جلوگیری شود.
- خطوط سیگنال سریال را از هادیهای برق AC با ولتاژ بالا دور نگه دارید تا تداخل متقابل و نویز الکترومغناطیسی (EMI) که میتواند نرخ انتقال 256 کیلوبیت بر ثانیه را کاهش دهد، به حداقل برسد.
- پس از روشن شدن اولیه، با استفاده از ابزار تشخیص PLC، صحت لینک را با نظرسنجی ماژول بررسی کنید تا راهاندازی پورت تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
