جزئیات محصول

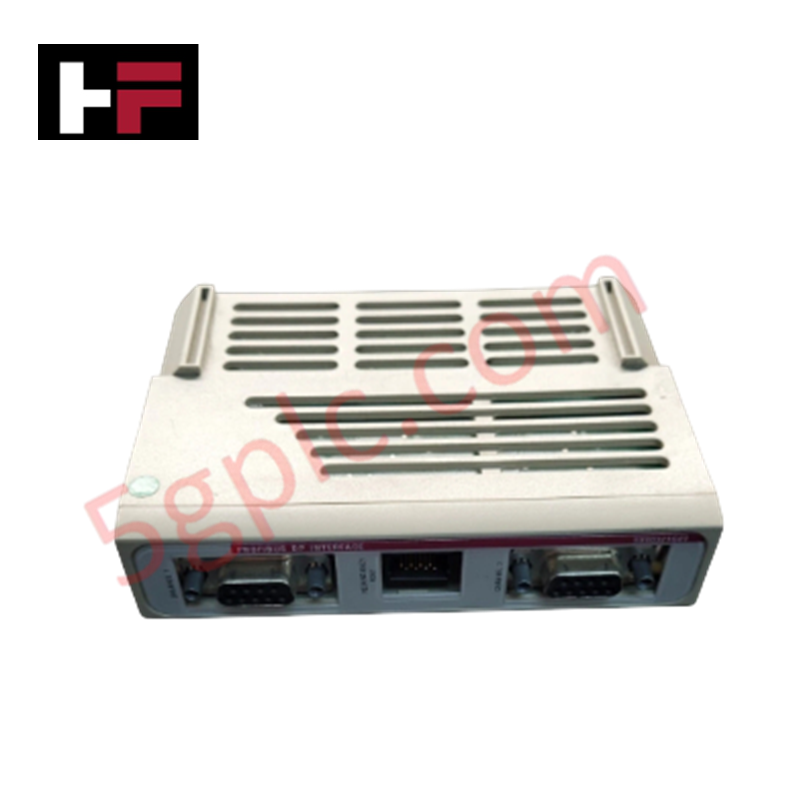

پیکربندی شده برای ارتباط فیلدباس در سیستم‌های کنترل اوویشن، Emerson 5X00321G01 (5X00321G01 رابط Profibus DP) اجرای مستقیم فیزیکی الکتریکی برای تبادل داده بین پردازنده مرکزی و دستگاه‌های میدانی غیرمتمرکز را فراهم می‌کند. این ماژول به عنوان دروازه‌ای عمل می‌کند تا فرمان‌های کنترلی را به فریم‌های خاص پروتکل مورد نیاز برای اتصال به شبکه Profibus DP ترجمه کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00321G01 |
| برند | Emerson |
| مبدأ | ایالات متحده |
| وزن | 0.3 کیلوگرم |
| ابعاد | 4.1 سانتی‌متر × 15.9 سانتی‌متر × 10.8 سانتی‌متر |
| دمای کاری | مشخص نشده |
| مصرف برق | مشخص نشده |
| نوع ماژول | رابط Profibus DP |
ابزار دقیق فرآیند و اتصال
5X00321G01 از طریق مدیریت لایه فیزیکی قوی، یکپارچگی داده‌ها را با سرعت بالا تضمین می‌کند و از نرخ‌های استاندارد شده باود که برای ارتباط فیلدباس قطعی لازم است، پشتیبانی می‌کند. این ماژول از ایزولاسیون کانال به کانال استفاده می‌کند تا از تأثیر نویز الکتریکی روی بخش Profibus بر منطق باس بک‌پلین جلوگیری کند. این ایزولاسیون برای حفظ پایداری شبکه در محیط‌های با تداخل بالا ضروری است و تضمین می‌کند که شرایط خطا در فیلدباس به رک کنترلر اصلی منتقل نشود.
سؤالات متداول (FAQ)
س: آیا 5X00321G01 از تعویض داغ (hot-swapping) در داخل بک‌پلین ورودی/خروجی پشتیبانی می‌کند؟
ج: بله، این ماژول برای قابلیت تعویض داغ طراحی شده است. قبل از خارج کردن ماژول، اطمینان حاصل کنید که بخش شبکه Profibus در حالت امن قرار دارد یا تایم‌اوت‌های ارتباطی مناسب در کنترلر اصلی تنظیم شده‌اند تا از بروز خطاهای تشخیصی شبکه جلوگیری شود.
س: آدرس Profibus چگونه به این ماژول رابط اختصاص داده می‌شود؟
ج: تخصیص آدرس از طریق نرم‌افزار کنترلر اوویشن و فایل‌های پیکربندی GSD Profibus انجام می‌شود. قبل از راه‌اندازی شبکه، مطمئن شوید که آدرس دستگاه با پیکربندی سیستم مطابقت دارد.
راهنمای نصب در محل
- قبل از نصب، کانکتور بک‌پلین ماژول را از نظر وجود آلودگی یا پین‌های خمیده بررسی کنید.
- ماژول را با ریل‌های راهنمای کابینت تراز کرده و تا زمانی که کانکتور کاملاً به بک‌پلین متصل شود، وارد کنید.
- سیم‌کشی فیلد Profibus را با استفاده از کابل‌های جفت‌پیچیده شیلددار با کیفیت بالا که برای کاربردهای فیلدباس طراحی شده‌اند، خاتمه دهید.
- شیلد کابل‌ها را در نقطه ورود ماژول به باس زمین کابینت متصل کنید تا تداخل الکترومغناطیسی (EMI) کاهش یافته و سیگنال‌ها مشترک باقی بمانند.
- وضعیت ارتباط شبکه را با استفاده از LEDهای وضعیت پنل جلویی بررسی کنید تا از تبادل فعال داده با ایستگاه اصلی Profibus اطمینان حاصل شود.
