جزئیات محصول

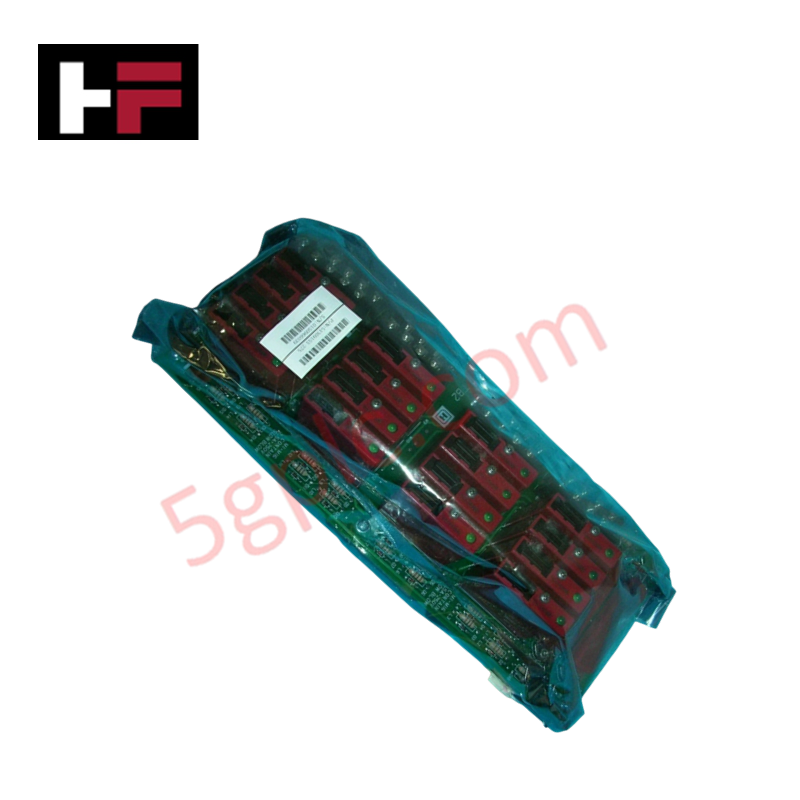

Honeywell 51309153-275 که با عنوان MC-TDOD54، یعنی ماژول خروجی دیجیتال، نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ پرسرعت تجهیزات میدانی در سیستمهای کنترل توزیعشده Honeywell C300 Experion PKS عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51309153-275 (MC-TDOD54) |
| برند | Honeywell |
| مبدأ | USA |
| وزن | حدود 0.60 کیلوگرم (600 گرم) |
| ابعاد | ردپای استاندارد ماژول شاسی C300 IOTA |
| دمای کاری | -40 deg C تا +70 deg C |
| مصرف برق | حداکثر 8 W از طریق ریل بکپلین شاسی |
| کانالهای خروجی | 32 خروجی دیجیتال ایزوله |
| ولتاژ نامی خروجی | 24 VDC اسمی (گزینه رله تا 250 VAC/VDC را پشتیبانی میکند) |
| حداکثر جریان بار | 10 A در 24 VDC یا 3 A در 250 VAC |
| زمان پاسخ | <= 1 ms (حالت جامد) |
| رابط ارتباطی | RS485 / Modbus RTU / گذرگاه I/O سیستم |
| نوع نصب | نصبشده روی رک / نصب IOTA روی ریل DIN |
ایزولاسیون کانالبهکانال و بهسازی سیگنال دیجیتال
51309153-275 برای سرکوب نویز الکتریکی و جریانهای حلقه زمین، در هر 32 مسیر خروجی مجزا ایزولاسیون اختصاصی کانالبهکانال فراهم میکند. موانع اپتوکوپلری با عایق دیالکتریک بالا، منطق داخلی کنترلر C300 را از جهشهای ولتاژ سمت میدان و پسزدگی القایی هنگام سوئیچینگ رلههای سنگین ایزوله میکنند. این ایزولاسیون حفاظتی از کوپلشدن نویزهای گذرا به کانالهای آنالوگ کمسطح مجاور که تلهمتری پروتکل حلقه HART با جریان 4-20 mA را در محفظههای مشترک I/O فرایند اجرا میکنند، جلوگیری میکند.
سؤالات متداول
س: تفاوت اصلی بین شماره قطعه 51309153-275 و عنوان MC-TDOD54 چیست؟
پ: 51309153-275 شماره قطعه مجموعه سختافزاری مشخص است، درحالیکه MC-TDOD54 کد کاتالوگی مدل برای ماژول خروجی دیجیتال 32 کاناله در مستندات سیستم Experion PKS است.
س: آیا میتوان خروجیهای حالت جامد ماژول را مستقیماً با پیکربندیهای رلهای تعویض کرد؟
پ: مشخصات عملکرد درایو خروجی به مجموعه ترمینیشن ورودی/خروجی (IOTA) و جفت برد رله متصل به ماژول بستگی دارد؛ مقادیر نامی ولتاژ میدان باید با سختافزار ترمینیشن نصبشده مطابقت داشته باشند.
س: آیا تعویض گرم 51309153-275 درون رک کنترلر C300 پشتیبانی میشود؟
پ: بله، ماژولهای I/O سری C C300 از تعویض گرم آنلاین پشتیبانی میکنند، مشروط بر اینکه ماژول بدون اتصال کوتاهکردن ترمینالهای سیمکشی میدان، بهدرستی از پایه IOTA جدا شود.
راهنمای نصب در محل
- پیش از نصب یا خارجکردن ماژول از پایه IOTA، همه منابع تغذیه بار خروجی سمت میدان را ایزوله کنید.
- هنگام جابهجایی ماژول برای محافظت از مدارهای منطقی CMOS حساس روی برد، از مچبند ضدالکتریسیته ساکن متصل به زمین استفاده کنید.
- بررسی کنید بلوکهای ترمینال پیچی روی IOTA، برای تحمل بارهای جریانبالا تا 10 A در هر کانال، بهدرستی با گشتاور مناسب سفت شده باشند.
- اطمینان حاصل کنید تهویه کابینت کنترل، دمای کاری را در محدوده نامی -40 deg C تا +70 deg C حفظ میکند تا از کاهش ظرفیت حرارتی قطعات سوئیچینگ جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
راهنمای جامع مبانی طراحی ابزار دقیق و کنترل (I&C)
مبنای طراحی ابزار دقیق و کنترل (I&C) بهعنوان سند فنی بنیادین برای مهندسی مدرن کارخانه عمل میکند. تیمهای پروژه برای هدایت مدارک مهندسی در مراحل طراحی مهندسی مقدماتی (FEED) و اجرای تفصیلی به این مشخصات اصلی اتکا دارند. یک مبنای طراحی ابزار دقیق و کنترل که بهخوبی تدوین شده باشد، یکپارچهسازی بیوقفه میان ابزار دقیق میدانی، سیستمهای ایمنی و سیستمهای کنترل اصلی را تضمین میکند. افزون بر این، تعیین استانداردهای فنی روشن در مراحل اولیه، ریسکهای اجرا را کاهش میدهد و از مهندسی مجدد پرهزینه هنگام راهاندازی کارخانه جلوگیری میکند.
گذار به ماژولهای ورودی/خروجی انعطافپذیر در اتوماسیون صنعتی مدرن
سیستمهای کنترل سنتی برای اتوماسیون صنعتی به کارتهای ورودی/خروجی (IO) اختصاصی متکی هستند. هر ماژول متداول تنها یک نوع سیگنال، مانند ورودی دیجیتال (DI)، خروجی دیجیتال (DO)، ورودی آنالوگ (AI) یا خروجی آنالوگ (AO) را پردازش میکند. یک کارت استاندارد ۱۶ کاناله فقط یک نوع کانال مشخص را در همه پورتها میپذیرد. این طراحی سختافزاری انعطافناپذیر اغلب هنگام اجرای پروژه، گلوگاههای جدی مهندسی ایجاد میکند. مهندسان معمولاً برای افزودن تنها یک حسگر اضافی، ناچارند کارتهای کاملاً جدیدی نصب کنند. در نتیجه، تغییرات دیرهنگام طراحی، فضای موردنیاز تابلو کنترل را افزایش میدهد و هزینههای پروژه را بالا میبرد.
مراحل راهاندازی DCS در پروژههای اتوماسیون صنعتی
راهاندازی سیستم کنترل توزیعشده (DCS) هنگام استقرار زیرساختهای مدرن اتوماسیون فرایند، نقطه عطفی حیاتی به شمار میرود. مهندسان سایت باید مراحل راستیآزمایی نظاممندی را اجرا کنند تا تجهیزات پیچیده کنترل از وضعیت نصب ثابت به کنترل پویای فرایند منتقل شوند. راهاندازی صحیح تضمین میکند که کنترلرها، ماژولهای ورودی/خروجی، سوئیچهای شبکه و نرمافزار HMI پیش از ورود سیالات واقعی فرایند، کاملاً مطابق با مشخصات طراحی مهندسی عمل کنند.
