جزئیات محصول

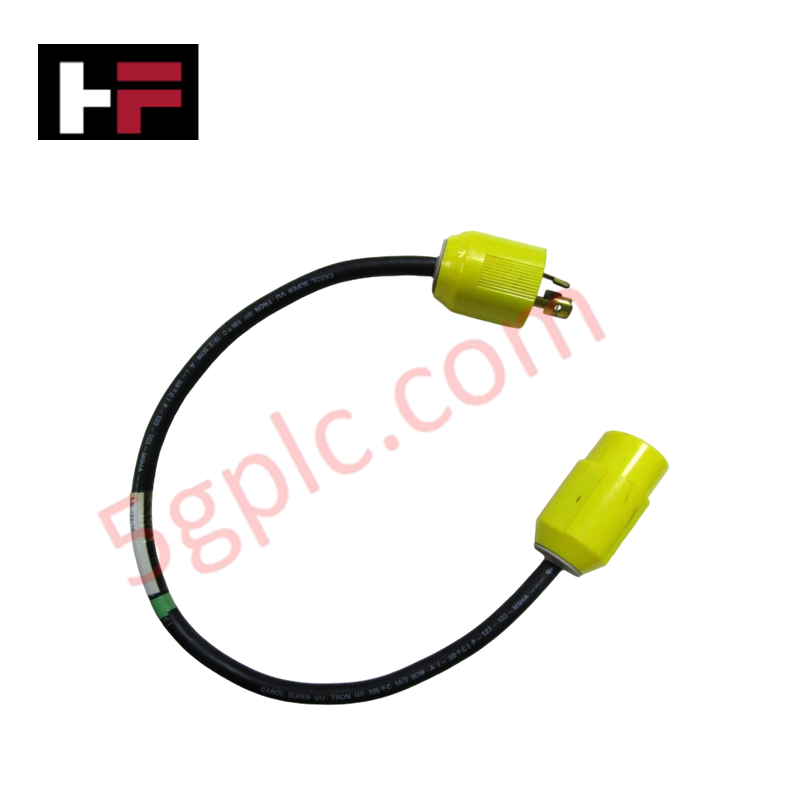

برای توزیع برق اصلی AC در کابینتهای Honeywell TDC 3000 / Experion PKS Process Manager پیکربندی شده است، Honeywell 51303816-100 (ست کابل برق 51303816-100) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این کابل ولتاژ خط ورودی را مستقیماً به ماژولهای منبع تغذیه سیستم متصل میکند و در عین حال با ساختار محافظت شده و قفل فیزیکی، از تداخل الکترومغناطیسی (EMI) جلوگیری کرده و امنیت قفل را برای حفظ تأمین مداوم انرژی سختافزار در طول لرزشهای عملیاتی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51303816-100 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.41 پوند |
| ابعاد | طول 4 فوت (1.2 متر) |
| دمای کاری | -20 تا 70 درجه سانتیگراد |
| مصرف برق | کابل غیر فعال (حداکثر بار 15 آمپر / 125 ولت AC) |
| نوع آداپتور | آداپتور کابل مستقیم به قفلشونده / کابل برق |
| ولتاژ نامی | 125 ولت AC (پشتیبانی از سیستمهای 120 ولت) |
| نوع کانکتور | دو شاخه قفلشونده با محافظ لینک |
| عایق و محافظت | محافظت EC (حفاظت EMI) |
| جنس روکش | روکش مقاوم صنعتی |
یکپارچگی توان کنترل فرآیند و محافظت حلقه
در کاربردهای کنترل فرآیند و DCS، یکپارچگی زیرساخت توان برای حفظ ایزولاسیون کانال به کانال و خلوص سیگنال حلقه حیاتی است. این مجموعه دارای یک سد محافظ EC است که برای سرکوب تداخل الکترومغناطیسی طراحی شده و از تزریق نویز فرکانس بالا به خطوط پروتکل حلقه 4-20 میلیآمپر HART و کانالهای ارتباطی فیلدباس مجاور جلوگیری میکند. بدنه دو شاخه قفلشونده، نگهداری مکانیکی کشش را فراهم میکند و از قطع ناخواسته برق به ماژولهای تغذیه افزونه جلوگیری میکند و در نتیجه زمان کارکرد مداوم کنترلر DCS را تضمین میکند.
سؤالات متداول
س: عملکرد مکانیکی مکانیزم کانکتور قفلشونده در این ست کابل برق چیست؟
ج: دو شاخه قفلشونده اتصال مکانیکی مثبت با محل اتصال منبع تغذیه را تضمین میکند و از قطع ناخواسته ناشی از لرزش کابینت یا تداخل فیزیکی در طول نگهداری معمول کابینت جلوگیری میکند.
س: آیا محافظ EC نیاز به اتصال سیم تخلیه جداگانه در انتهای ترمینال دارد؟
ج: محافظ به صورت داخلی به پین زمین کانکتور متصل است و از طریق مسیر زمین منبع تغذیه اصلی AC، اتصال زمین تک نقطهای خودکار را برقرار میکند.
راهنمای نصب در محل
- قبل از بررسی یا تعویض مجموعه کابلهای برق، اطمینان حاصل کنید که مدارشکنهای تغذیه AC کابینت اصلی قفل و برچسبگذاری شدهاند.
- اطمینان حاصل کنید که جریان بار کل در مدار شاخه از حداکثر 15 آمپر در 125 ولت AC تجاوز نکند.
- در هنگام عبور کابل داخل محفظه، قوانین حداقل شعاع خم را رعایت کنید؛ از خمهای تند که بیش از 4 برابر قطر خارجی کابل باشد خودداری کنید تا از فشار داخلی روی هادیها یا تخریب محافظ جلوگیری شود.
- کابل برق را از طریق مسیرهای سیمکشی ولتاژ بالا اختصاصی عبور دهید و فاصله فیزیکی با سیمکشی آنالوگ سطح پایین (سیگنالهای 4-20 میلیآمپر) را حفظ کنید تا از نویز الکتریکی القایی جلوگیری شود.
- دو شاخه قفلشونده را کاملاً در کانکتور ماژول منبع تغذیه قرار دهید تا زبانه قفل به طور کامل با صدای کلیک قفل شود و مقاومت تماس پایین و مقاومت در برابر لرزش تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
