جزئیات محصول

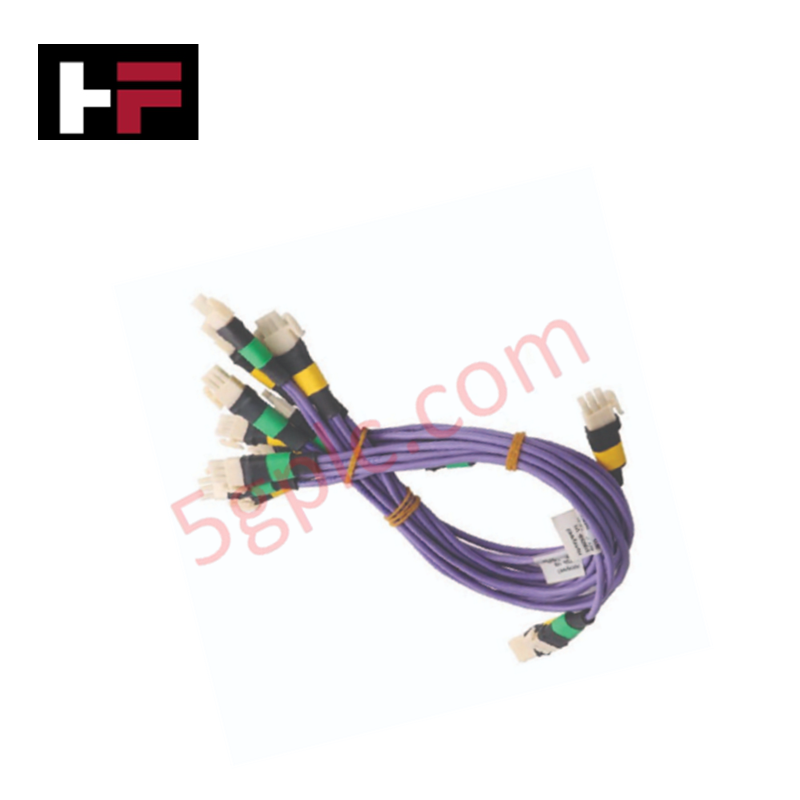

کابل Honeywell 51202971-111 (51202971-111 کابل لینک I/O) که برای تبادل همگام‌سازی‌شده داده در پلتفرم‌های Honeywell Experion PKS پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51202971-111 |
| برند | Honeywell |
| مبدأ | آمریکا |
| وزن | 0.3 کیلوگرم |
| ابعاد | طول 1.5 متر |
| دمای کاری | -10 تا +55 درجه سانتی‌گراد |
| مصرف برق | مجموعه کابل باس غیرفعال |
| نوع کابل | کابل انشعابی لینک I/O با هدر خاکستری |
| ظرفیت انشعاب | پیکربندی 3 انشعابی |
| محافظ | ساختار محافظ‌دار مقاوم در برابر EMI/RFI |
| سازگاری | کنترلرهای Honeywell C300 و ماژول‌های I/O سری 8 |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
توپولوژی باس چندانشعابی، مسیرهای انتقال قطعی داده را میان گره‌های کنترلر مرکزی C300 و پایه‌های حامل ماژولار I/O سری 8 ایجاد می‌کند. محافظ فوی فلزی سنگین و بافته‌شده EMI/RFI از دریافت نویز خارجی و افت ایزولاسیون کانال‌به‌کانال ناشی از نویز درایو فرکانس بالا یا تغییرات پتانسیل زمین درون محفظه کنترل جلوگیری می‌کنند. سیگنال‌های دیجیتال ترانسمیترهای میدانی که از طریق پروتکل حلقه 4-20 mA HART مدوله شده‌اند، بدون تضعیف القایی یا نوسان لبه از ساختار لینک عبور می‌کنند.
پرسش‌های متداول
س: پیکربندی 3 انشعابی از چه چیدمان فیزیکی ماژول‌ها پشتیبانی می‌کند؟
پ: این مجموعه سه کانکتور انشعابی مجزای پایانه را فراهم می‌کند که در فواصل 6 اینچی در طول کلی 1.5 متری کابل قرار گرفته‌اند.
س: ساختار کابل چگونه در برابر تداخل الکترومغناطیسی داخل تابلوهای ولتاژ بالا مقاومت می‌کند؟
پ: لایه‌های محافظ یکپارچه EMI/RFI زوج‌های هادی داخلی را دربر می‌گیرند تا در محیط‌های دارای نویز الکتریکی زیاد، صحت سیگنال حفظ شود.
س: آیا می‌توان کابل را در حالت روشن به حامل باس I/O فعال C300 متصل کرد؟
پ: برای اتصال فیزیکی، باید صحت اتصال زمین باس صفحه‌پشتی سیستم بررسی شود و کانکتورهای نگهدارنده قفل شوند تا از اختلال گذرا هنگام تعمیرات در حالت روشن جلوگیری شود.
راهنمای نصب در محل
- کابل را در امتداد کانال‌های اختصاصی ترانک کم‌ولتاژ عبور دهید و فاصله فیزیکی آن را از سیم‌کشی برق AC و کابل‌های درایو فرکانس متغیر حفظ کنید.
- کانکتورهای هدر خاکستری را با پریزهای متناظر روی پایه کنترلر C300 و حامل‌های ماژول I/O سری 8 هم‌راستا کنید.
- هر کانکتور هدر را محکم در جای خود فشار دهید تا ضامن‌های نگهدارنده جانبی با صدای کلیک قفل شوند.
- بررسی کنید که اتصال تخلیه شیلد کابل به نقطه اتصال زمین تعیین‌شده تابلو ختم شود.
- هنگام نصب در کانال‌کشی فشرده محفظه، از خم‌کردن کابل فراتر از حداقل شعاع خمش آن خودداری کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
