جزئیات محصول

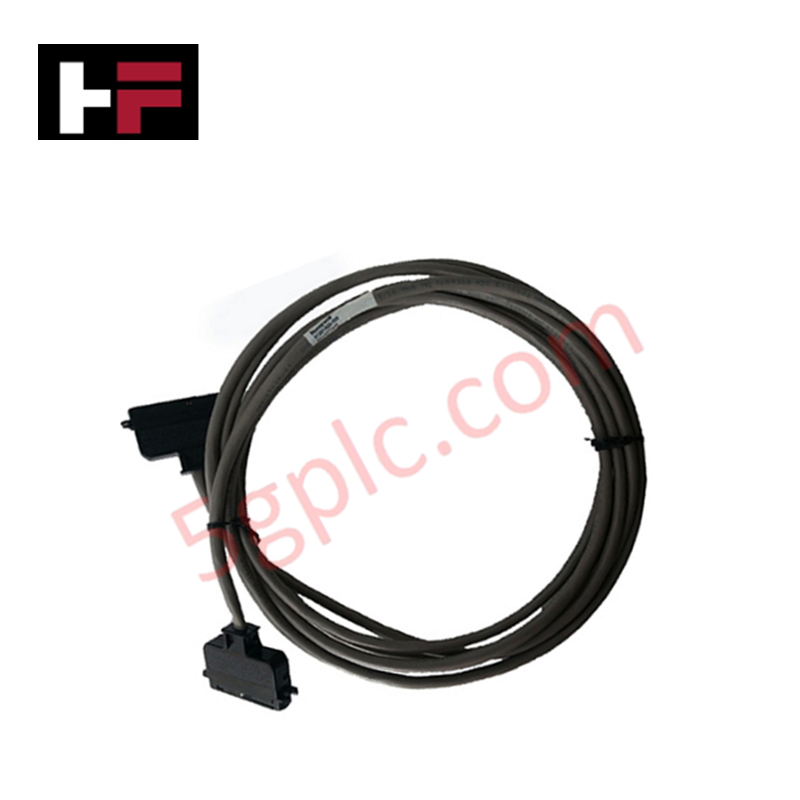

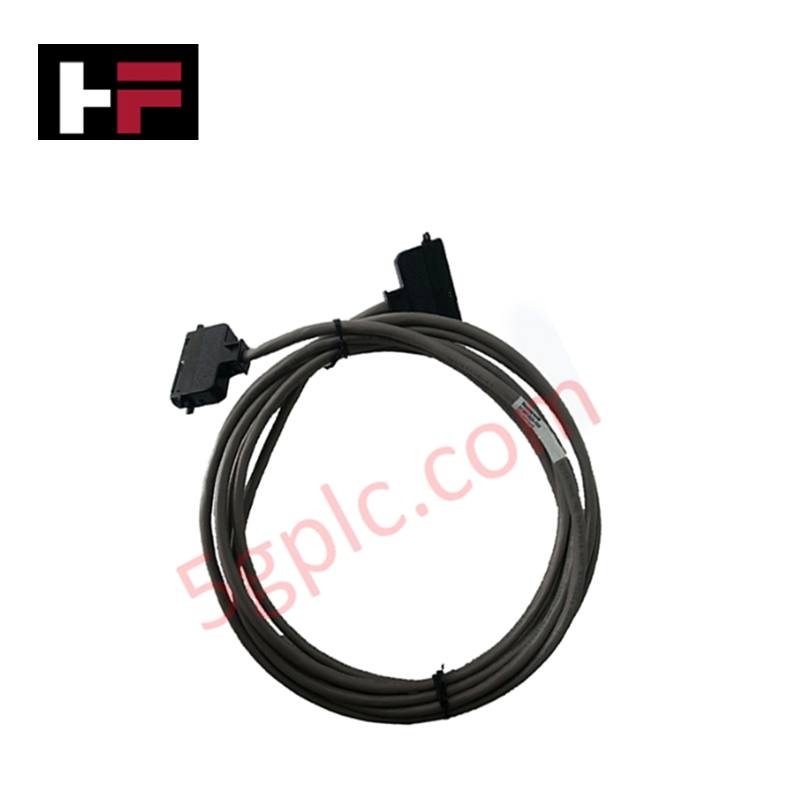

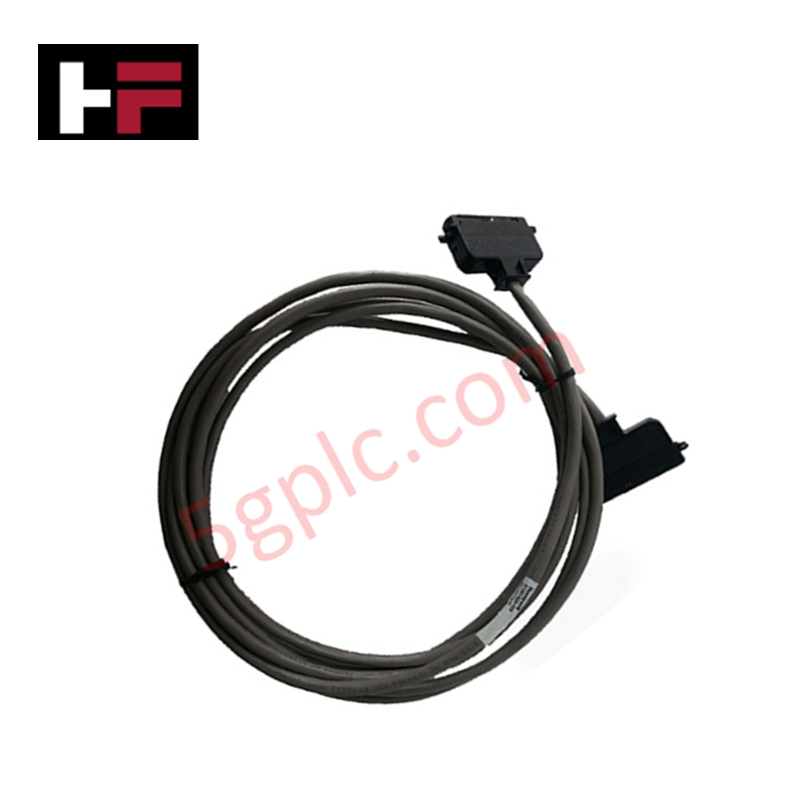

Honeywell 51202329-402 که با عنوان 51202329-402 I/O Link Cable نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای مسیریابی سیگنال‌های پرسرعت و اتصال متقابل گذرگاه سری در پلتفرم‌های Honeywell Experion PKS عمل می‌کند. این کابل، تله‌متری دیجیتال و ارتباطات کنترلی را میان شاسی‌های کنترلر میزبان و گره‌های رابط I/O راه دور مسیریابی می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51202329-402 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا / مرکز مونتاژ دارای گواهی |
| وزن | 2.0 کیلوگرم (وزن هنگام حمل) |
| ابعاد | طول استاندارد ترانک پیش‌ساخته |
| دمای عملیاتی | -20 تا 70 درجه سانتی‌گراد |
| مصرف برق | قطعه غیرفعال |
| نوع کابل | کابل اتصال متقابل صنعتی لینک I/O |
| محافظ | بافت چندلایه صنعتی EMI/RFI |
| سازگاری سیستم | Honeywell Experion PKS / Series C |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌به‌کانال
کابل لینک I/O مدل 51202329-402 انتقال سیگنال با یکپارچگی بالا را میان بک‌پلین‌های شاسی‌های توزیع‌شده و واحدهای رابط فیلد فراهم می‌کند. این مجموعه کابل که برای عملکرد در کنار مسیرهای سیگنال پروتکل حلقه 4-20 mA HART با چگالی بالا طراحی شده است، از محافظ اختصاصی با چگالی بالا و تضعیف کم برای جداسازی ارتباطات دیجیتال با فرکانس بالا از سیم‌کشی آنالوگ مجاور استفاده می‌کند. این امر از تداخل متقابل جلوگیری کرده و پارامترهای ایزولاسیون کانال‌به‌کانال را در مسیرهای پیچیده کابینت کنترل حفظ می‌کند.
پرسش‌های متداول
پرسش: آیا کابل 51202329-402 برای لینک‌های استاندارد رک‌به‌رک به تکرارکننده‌های فعال سیگنال نیاز دارد؟
پاسخ: خیر. این مجموعه با هادی‌های دارای امپدانس کم طراحی شده است تا بدون تقویت خارجی، یکپارچگی سیگنال را در فواصل استاندارد توزیع کابینت لینک I/O حفظ کند.
پرسش: آیا می‌توان کابل 51202329-402 را هنگامی که گذرگاه I/O فعال است، به‌صورت گرم تعویض کرد؟
پاسخ: قطع فیزیکی کابل لینک I/O هنگام کارکرد سیستم، ارتباط گره را مختل می‌کند؛ بنابراین ماژول‌های I/O وابسته باید پیش از تعویض کابل در وضعیت ایمن قرار گیرند یا بی‌برق شوند.
دستورالعمل‌های نصب در محل
- پیش از نصب، کانکتورها و تجهیزات قفل‌کننده نگهدارنده را از نظر نقص‌های فیزیکی بررسی کنید.
- برای جلوگیری از وارد شدن تنش به هادی داخلی، حداقل شعاع‌های خم استاتیکی و دینامیکی مشخص‌شده را در طول مسیر رعایت کنید.
- کابل لینک I/O را در مسیرهای سیم‌کشی اختصاصی ولتاژ پایین و جدا از خطوط برق AC ولتاژ بالا هدایت کنید.
- پیچ‌های دستی کانکتور را با دست محکم کنید تا تماس الکتریکی و پیوستگی اتصال زمین تضمین شود.
- بررسی کنید که اتصال زمین محافظ کلی کابل، مطابق استانداردهای نصب Honeywell، مستقیماً به شینه اتصال زمین کابینت اصلی ختم شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
