جزئیات محصول
معرفی محصول

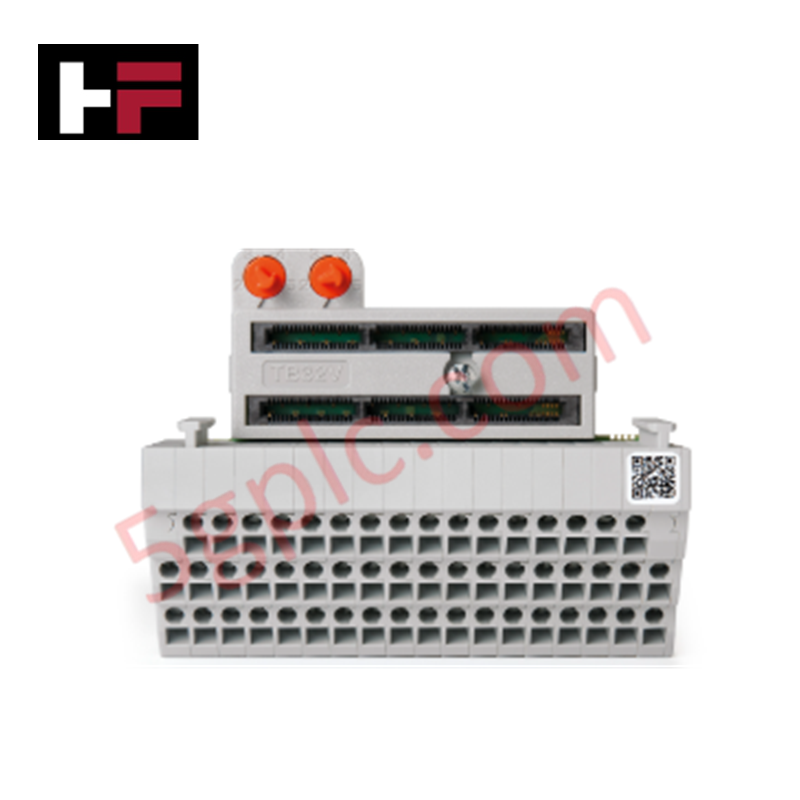

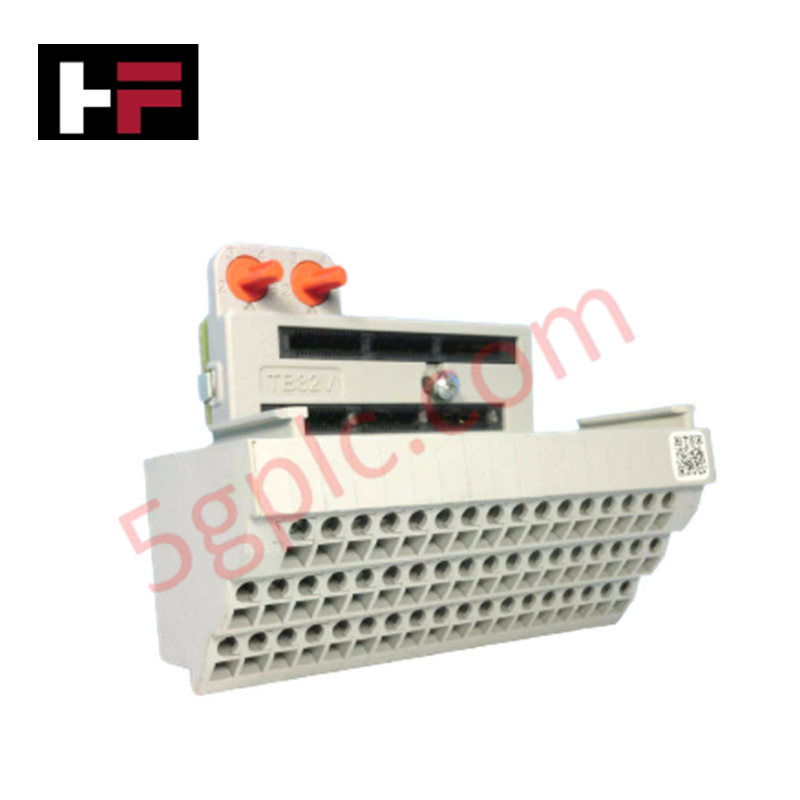

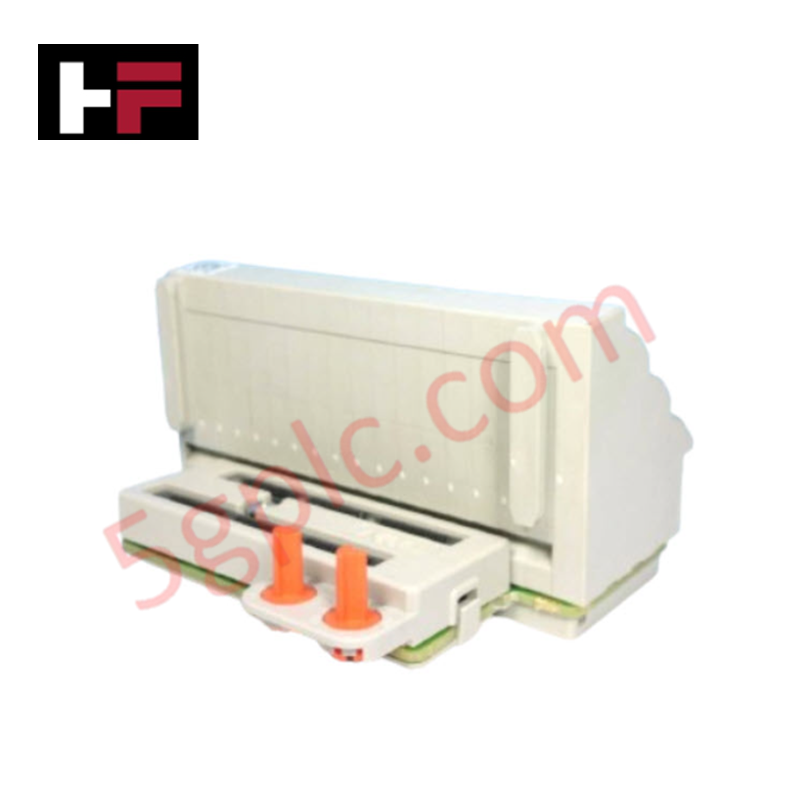

Allen-Bradley 5094-RTB32V بهعنوان یک رابط حیاتی سیمکشی برای سیستم ورودی/خروجی FLEX 5000 عمل میکند. این ترمینالبلوک ۳۲ نقطهای قابلجداشدن (RTB)، نصب و نگهداری سریع سیمکشی میدانی را برای ماژولهای دیجیتال و آنالوگ سازگار FLEX 5000 امکانپذیر میسازد. این قطعه از سیم مسی استاندارد 14 تا 22 AWG پشتیبانی میکند و ردهبندی ورودی/خروجی آن تا ۲ آمپر در ۳۲ ولت DC است. ما این محصول را بهصورت واحدی کاملاً نو و پلمبشده در کارخانه عرضه میکنیم.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| سازنده | Allen-Bradley (Rockwell Automation) |
| خط تولید | FLEX 5000 |
| نوع محصول | ترمینالبلوک قابلجداشدن (RTB) |
| ردهبندی ورودی/خروجی | ۲ آمپر در ۳۲ ولت DC |
| توان حسگر/عملگر | ۱۰ آمپر در ۱۸ تا ۳۲ ولت DC |
| اندازه سیم | 14 تا 22 AWG (فقط مسی) |
| ولتاژ ایزولاسیون | ۲۵۰ ولت پیوسته |
| مجموعه پایه سازگار | 5094-TB32V |
| پایه نصب سازگار | 5094-MB |
| وزن | ۰٫۲۵ پوند (۰٫۱۱ کیلوگرم) |
مزایای مهندسی
تعویض سریع ماژول
5094-RTB32V دارای طراحی مستحکم و قابلجداشدن است و به تکنسینها اجازه میدهد کل ترمینالبلوک را بدون بازکردن سیمهای منفرد از ماژول ورودی/خروجی جدا کنند. این قابلیت زمان متوسط تعمیر (MTTR) را هنگام تعویض ماژول یا ارتقای سیستم بهطور چشمگیری کاهش میدهد و زمان توقف پرهزینه تولید در کارخانه را به حداقل میرساند.
ظرفیت سیمکشی با چگالی بالا
این ترمینالبلوک که برای وظایف پیچیده اتوماسیون طراحی شده است، ۳۲ نقطه اتصال مجزا را در ابعادی فشرده فراهم میکند. این قطعه توزیع توان حسگر و عملگر را بهطور مؤثر مدیریت میکند و برای توان کمکی تا ۱۰ آمپر در ولتاژ ۱۸ تا ۳۲ ولت DC پشتیبانی ارائه میدهد؛ در نتیجه سیمکشی چندین تجهیز میدانی به یک ماژول ورودی/خروجی سادهتر میشود.
اتصالات ایمن و استاندارد
ترمینالبلوک سیم مسی استاندارد 14 تا 22 AWG را میپذیرد و سازگاری با کابلکشیهای رایج صنعتی را تضمین میکند. محفظه باز آن امکان بازرسی بصری آسان محل قرارگیری سیم را فراهم میکند، در حالی که ولتاژ ایزولاسیون پیوسته ۲۵۰ ولت، یک سد ایمنی مستحکم بین سیمکشی سمت میدان و منطق داخلی سیستم FLEX 5000 ایجاد میکند.
سؤالات متداول
سؤال: کدام پایه نصب با 5094-RTB32V سازگار است؟
پاسخ: این ترمینالبلوک قابلجداشدن برای اتصال مستقیم به مجموعه پایه ترمینال 5094-TB32V طراحی شده است؛ این مجموعه روی پایه نصب 5094-MB در سیستم FLEX 5000 نصب میشود.
سؤال: حداکثر اندازه سیم قابل پشتیبانی این ترمینالبلوک چیست؟
پاسخ: 5094-RTB32V سیمهای مسی با اندازه 14 AWG تا 22 AWG را میپذیرد. استفاده از سیم خارج از این محدوده ممکن است باعث قرارگیری نامناسب یا خرابی اتصال شود.
سؤال: آیا این ترمینالبلوک میتواند توان حسگر و عملگر را تأمین کند؟
پاسخ: بله. ترمینالبلوک علاوه بر سیگنالهای استاندارد ورودی/خروجی، از ردهبندی توان حسگر و عملگر تا ۱۰ آمپر در ولتاژ ۱۸ تا ۳۲ ولت DC پشتیبانی میکند و امکان تأمین مستقیم برق چندین تجهیز میدانی را فراهم میسازد.
سؤال: ردهبندی ولتاژ ایزولاسیون این قطعه چیست؟
پاسخ: ترمینالبلوک ولتاژ ایزولاسیون پیوسته ۲۵۰ ولت را فراهم میکند و از بکپلین و کنترلر FLEX 5000 در برابر جهشهای ولتاژ در سمت سیمکشی میدانی محافظت میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
