مروری بر محصول

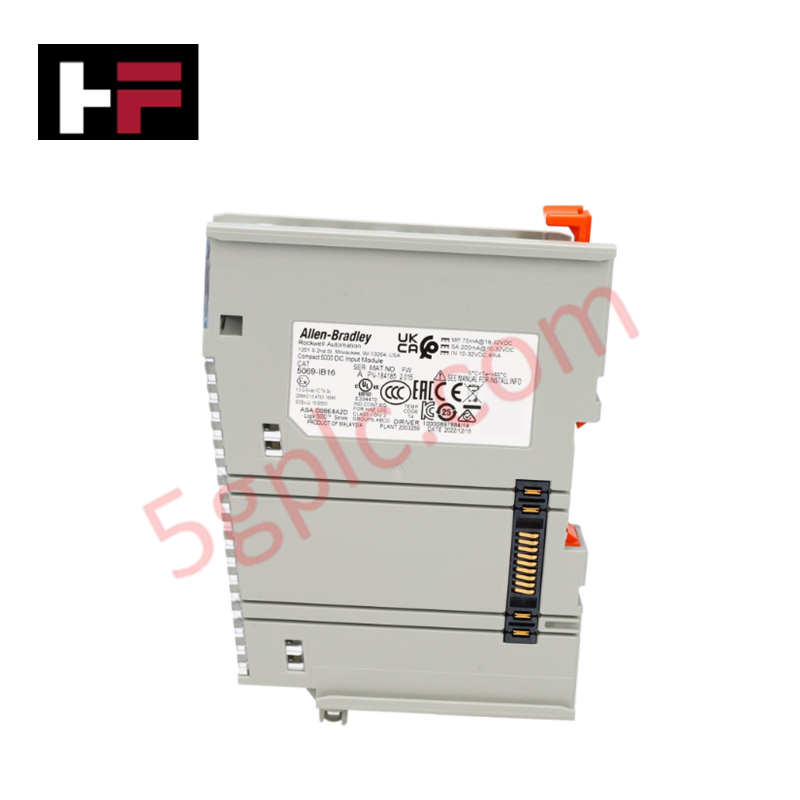

ماژول 5069-IB16 به عنوان یک ماژول ورودی دیجیتال با چگالی بالا برای پلتفرم Allen-Bradley Compact 5000 I/O عمل میکند. این ماژول 16 کانال ورودی سینکینگ را برای نظارت بر دستگاههای میدانی مانند حسگرها، دکمههای فشاری و کلیدهای محدود فراهم میکند. طراحی شده برای باس پشتصفحه با سرعت بالا در سری CompactLogix 5069، این ماژول امکان جمعآوری سریع دادهها و پاسخدهی زیر میلیثانیه را فراهم میکند. ما این قطعه را به صورت 100٪ نو و اصلی عرضه میکنیم تا عملکرد کارخانهای و پایداری بلندمدت سیستم کنترل شما تضمین شود.
مشخصات فنی
5069-IB16 پارامترهای الکتریکی قوی را برای مدیریت سیگنالهای صنعتی متنوع ادغام میکند:
| پارامتر | مشخصات |
| سازنده | Allen-Bradley / Rockwell Automation |
| تعداد ورودیها | 16 ورودی سینکینگ |
| دامنه ولتاژ ورودی | 10 تا 32 ولت DC |
| جریان ورودی | 4 تا 7.4 میلیآمپر به ازای هر کانال |
| مصرف توان MOD | 75 میلیآمپر در 18 تا 32 ولت DC |
| مصرف توان SA | 200 میلیآمپر در 10 تا 32 ولت DC |
| توان عبوری (MOD/SA) | 9.55 آمپر / 9.95 آمپر |
| ولتاژ ایزولاسیون | 250 ولت (مداوم) |
| دمای کاری | 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) |
| وزن | 0.14 کیلوگرم (0.31 پوند) |
مزایای مهندسی
-
نظارت با چگالی بالا: پیکربندی 16 نقطهای، چگالی ورودی/خروجی روی ریل دین را به حداکثر میرساند و فضای کلی تابلو کنترل را کاهش میدهد.
-
توان عبوری برتر: این ماژول از جریانهای عبوری عظیم 9.55 آمپر MOD و 9.95 آمپر SA پشتیبانی میکند. این قابلیت اجازه میدهد ماژول به عنوان یک مسیر توان برای ماژولهای ورودی/خروجی پاییندستی عمل کند و نیاز به ماژولهای توزیعکننده توان میدانی (FPD) را کاهش میدهد.
-
ایزولاسیون سیگنال مقاوم: یک مانع ایزولاسیون مداوم 250 ولت از منطق حساس پشتصفحه در برابر نویز و گذراهای الکتریکی میدانی محافظت میکند. این امر پایداری سیستم را در محیطهای دارای تداخل الکترومغناطیسی شدید تضمین میکند.
-
همگامسازی باس پشتصفحه با سرعت بالا: ماژول از ساعت سیستم Compact 5000 با سرعت بالا برای ثبت زمان ورودیها استفاده میکند و دادههای با وضوح بالا برای کنترل حرکت یا ثبت دقیق توالی رویدادها فراهم میآورد.
-
مدیریت حرارت کارآمد: طراحی محفظه باز امکان خنکسازی طبیعی با جریان همرفت را فراهم میکند و اجازه میدهد ماژول تا دمای 60 درجه سانتیگراد بدون نیاز به فنهای کمکی کار کند.
راهنمای نصب و سیمکشی
-
نصب روی ریل دین: ماژول را روی ریل دین استاندارد 35 میلیمتری نصب کنید. اطمینان حاصل کنید که قفلهای جانبی با ماژول مجاور درگیر شده و اتصال باس پشتصفحه برقرار شود.
-
سیمکشی توان MOD/SA: توان MOD با ولتاژ 18-32 ولت DC برای منطق داخلی و توان SA با ولتاژ 10-32 ولت DC برای دستگاههای میدانی متصل کنید. مطمئن شوید منبع تغذیه شما توان 200 میلیآمپر SA را تأمین میکند.
-
پیکربندی سینکینگ: این ماژول نیازمند پیکربندی سینکینگ است؛ اطمینان حاصل کنید دستگاههای میدانی شما خروجی سورسینگ (PNP) ارائه میدهند تا مدار کامل شود.
-
بلوک ترمینال قابل جدا شدن (RTB): برای سیمکشی سریع از RTB سازگار با 5069 (به صورت جداگانه فروخته میشود) استفاده کنید. پیچهای ترمینال را با گشتاور مشخص شده توسط سازنده محکم کنید تا از اتصالات شل در مناطق با لرزش زیاد جلوگیری شود.
سؤالات متداول
س: آیا 5069-IB16 با کنترلرهای سری 1769 CompactLogix سازگار است؟
ج: خیر. 5069-IB16 فقط از معماری Compact 5000 I/O که توسط کنترلرهای سری 5069 CompactLogix و GuardLogix استفاده میشود پشتیبانی میکند. این ماژول از نظر فیزیکی و الکتریکی با باس پشتصفحه 1769 سازگار نیست.
س: تفاوت توان MOD و SA در این ماژول چیست؟
ج: توان MOD مدار داخلی و منطق ارتباطی ماژول را تغذیه میکند. توان SA (توان حسگر/عملگر) برق ورودیهای میدانی و توان عبوری به ماژول بعدی در بانک را تأمین میکند.
س: چرا این ماژول دارای جریان عبوری بسیار بالاست؟
ج: جریانهای 9.55 آمپر (MOD) و 9.95 آمپر (SA) به مهندسان اجازه میدهد بانکهای بزرگ ورودی/خروجی بسازند. توان از طریق باس داخلی 5069-IB16 به سایر ماژولها منتقل میشود و سیمکشی تابلو را با کاهش تعداد نقاط تغذیه مستقیم به طور قابل توجهی ساده میکند.
س: آیا بلوک ترمینال همراه با 5069-IB16 ارائه میشود؟
ج: خیر. همانطور که در سری 5069 معمول است، بلوک ترمینال قابل جدا شدن (RTB) یک قطعه جداگانه است. شما باید RTB مناسب (نوع فنری یا پیچدار) را بر اساس نیازهای سیمکشی خود انتخاب کنید.
