جزئیات محصول
مروری بر محصول

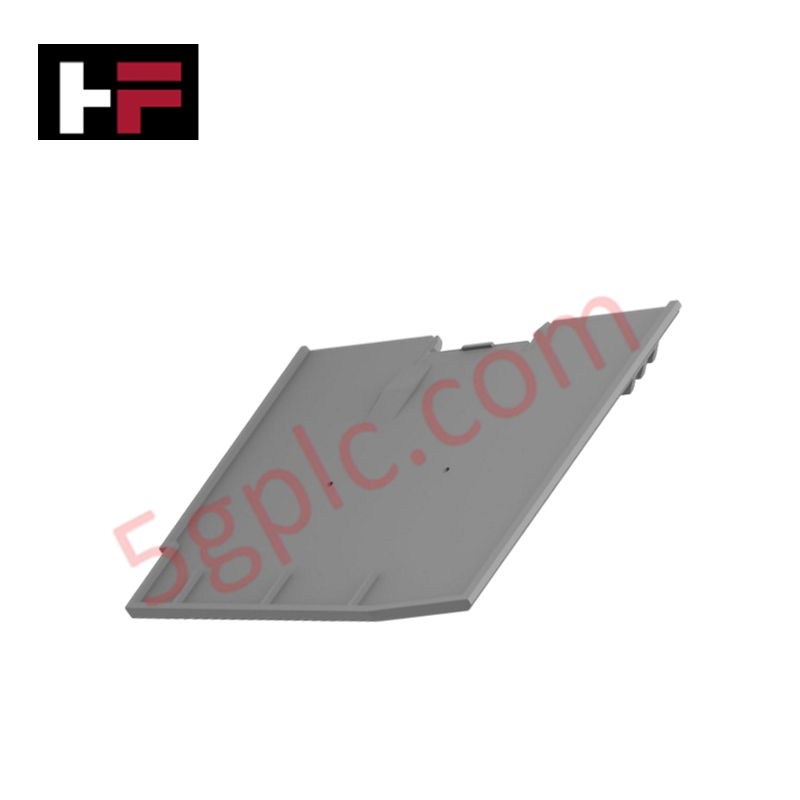

مدل 5069-ECR بهعنوان درپوش انتهایی راست حیاتی برای سیستم Allen-Bradley Compact 5000 I/O عمل میکند. این ماژول بهعنوان ترمیناتور باس عمل کرده و مدار ارتباط داخلی در سراسر بکپلن I/O را تکمیل میکند. بدون این قطعه، کنترلر Logix5000 نمیتواند مسیر دادهای پایدار به ماژولهای توزیعشده برقرار کند. علاوه بر ترمیناسیون الکتریکی، این قطعه یک مانع فیزیکی ایجاد میکند که پینهای حساس داخلی را از آلودگیهای محیطی و آسیبهای فیزیکی محافظت میکند. ما این واحد را بهصورت کاملاً نو و اورجینال عرضه میکنیم تا سیستم کنترل شما اتصال با کیفیت بالا و حفاظت استاندارد کارخانهای را حفظ کند.
مشخصات فنی
5069-ECR دارای طراحی تخصصی برای تکمیل مجموعه Compact 5000 I/O است:
| پارامتر | مشخصات |
| سازنده | Allen-Bradley / Rockwell Automation |
| نوع محصول | درپوش انتهایی راست / ترمیناتور باس |
| سازگاری سیستم | Compact 5000 I/O (سری 5069) |
| جنس | پلیمر صنعتی / سختافزار استیل ضدزنگ |
| نصب | ریل DIN (موقعیت انتهایی راست) |
| گواهینامهها | CE، CCC، RoHS |
| ابعاد | ۱۰ × ۳۰ × ۲۸ میلیمتر |
| عملکرد | ترمیناسیون خودکار باس و تداوم سیگنال |
مزایای مهندسی
-
تضمین تداوم سیگنال: 5069-ECR ترمیناسیون مقاومتی لازم برای بکپلن با سرعت بالا را فراهم میکند. این امر از بازتاب سیگنال و خرابی داده جلوگیری کرده و به کنترلر اجازه میدهد با ماژولهای I/O با حداکثر نرخ انتقال ارتباط برقرار کند.
-
حفاظت محیطی: این درپوش انتهایی کانکتورهای بکپلن باز ماژول نهایی I/O در رک را میپوشاند. از ورود گرد و غبار، رطوبت و ذرات هادی به مدار داخلی جلوگیری کرده و از اتصال کوتاه در محیطهای سخت کارخانهای محافظت میکند.
-
نصب آسان: ماژول مستقیماً به سمت راست آخرین ماژول I/O روی ریل DIN متصل میشود. نیازی به ابزار یا سیمکشی خاصی نیست؛ واحد بلافاصله پس از اتصال مکانیکی تماس الکتریکی برقرار میکند.
-
پایداری مکانیکی: قطعات داخلی استیل ضدزنگ اطمینان میدهند که درپوش انتهایی حتی در کاربردهای با لرزش زیاد محکم باقی بماند. این قطعه بانک I/O را قفل کرده و از جابجایی ماژولها روی ریل جلوگیری میکند.
-
انطباق با مقررات: گواهینامههای کامل از جمله CE و RoHS تضمین میکنند که این قطعه با استانداردهای ایمنی و محیط زیستی جهانی مطابقت دارد و برای صادرات ماشینآلات بینالمللی مناسب است.
راهنمای نصب
-
موقعیتگذاری: همیشه 5069-ECR را در انتهای راست مجموعه Compact 5000 I/O قرار دهید. در صورت نبود این ترمیناتور، سیستم خطای بکپلن گزارش میدهد.
-
نصب: درپوش انتهایی را روی ریل DIN بلغزانید و محکم به آخرین ماژول I/O فشار دهید. صدای کلیک تأیید میکند که زبانههای قفل کناری به درستی به پینها متصل شدهاند.
-
برداشتن: برای تعویض یا افزودن ماژولها، زبانه قفل نارنجی را بکشید تا 5069-ECR از ریل آزاد شود و سپس آن را از بانک I/O جدا کنید.
سؤالات متداول
س: آیا سیستم Compact 5000 I/O بدون 5069-ECR میتواند کار کند؟
ج: خیر. 5069-ECR صرفاً یک پوشش نیست؛ بلکه یک ترمیناتور باس عملکردی است. کنترلر در صورت عدم شناسایی مدار ترمیناسیون این درپوش، خطای بکپلن را تشخیص داده و از ورود به حالت «Run» خودداری میکند.
س: آیا 5069-ECR با سیستمهای قدیمی 1769 CompactLogix سازگار است؟
ج: خیر. این درپوش انتهایی بهطور خاص با مشخصات فیزیکی و الکتریکی سری 5069 Compact 5000 I/O سازگار است. سیستمهای قدیمی 1769 نیاز به درپوشهای انتهایی مخصوص خود دارند (مانند 1769-ECR).
س: آیا این قطعه نیاز به پیکربندی نرمافزاری در Studio 5000 دارد؟
ج: خیر. سختافزار ترمیناسیون خودکار باس را فراهم میکند. پس از نصب فیزیکی 5069-ECR، سیستم بهطور خودکار تداوم سیگنال را بدون برنامهنویسی اضافی تشخیص میدهد.
س: چرا دادههای مرجع به ۴۸۰ ولت و ۱۱ کیلووات اشاره دارند؟
ج: اگرچه 5069-ECR یک ترمیناتور باس با توان پایین است، اغلب در تابلوهایی قرار دارد که تجهیزات پرتوان مانند درایوهای ۴۸۰ ولت AC را کنترل میکنند. خود درپوش انتهایی از بکپلن ارتباطی ولتاژ پایین در برابر نویز الکتریکی ناشی از این بارهای صنعتی پرتوان محافظت میکند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
