جزئیات محصول

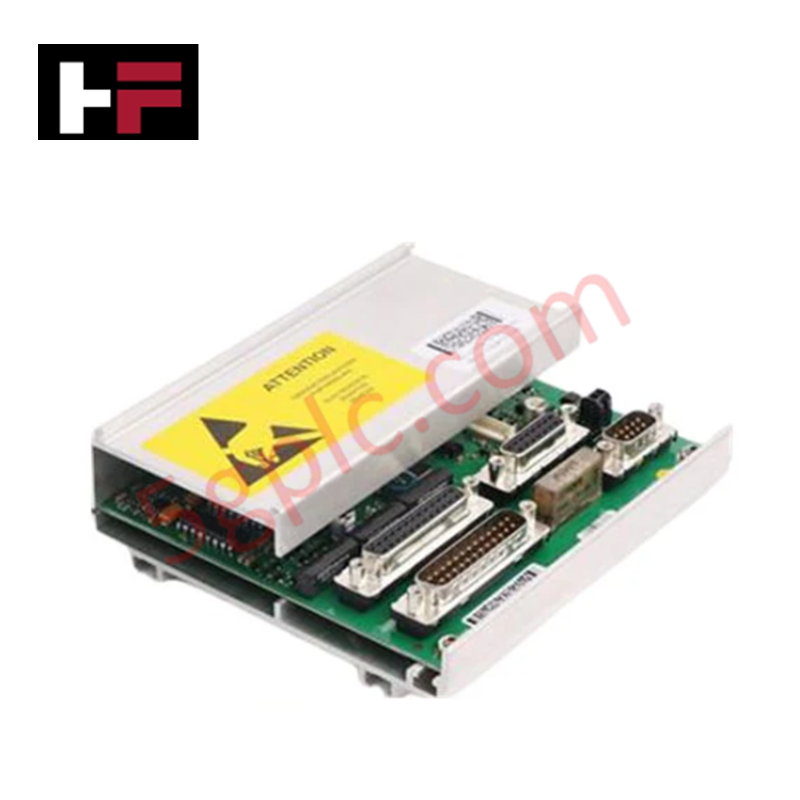

برد اندازه‌گیری سریال ABB 3HAC031977-001/04، که به‌عنوان 3HAC031977-001/04 نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ردیابی پالس ریزولور و انتقال داده‌های اندازه‌گیری سریال در پلتفرم‌های رباتیک و شبکه‌های کنترل توزیع‌شده عمل می‌کند. این ماژول، شکل موج‌های بازخورد فیزیکی از حسگرهای محور را ضبط می‌کند، شمارنده‌های موقعیت چنددور ریاضی را دیجیتالی می‌کند و رشته‌های حالت را برای انتقال با سرعت بالا به کنترل‌کننده اصلی سریال می‌کند. این زیرمجموعه، لینک همگام‌سازی داده‌های محلی لازم برای اجرای اصلاحات حلقه در زمان واقعی بدون انحراف مختصات محور را برقرار می‌سازد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 3HAC031977-001/04 |
| برند | ABB |
| مبدأ | سوئد (مکان تولید استاندارد اعمال می‌شود) |
| وزن | ۰.۳۶ کیلوگرم |
| ابعاد | ۱۳.۱ سانتی‌متر × ۱۲.۰ سانتی‌متر × ۴.۱ سانتی‌متر |
| دمای کاری | ۰ تا +۶۰ درجه سانتی‌گراد (پارامترهای صنعتی استاندارد اعمال می‌شود) |
| مصرف برق | وابسته به بک‌پلین کنترل‌کننده رک |
| نوع محصول | برد اندازه‌گیری سریال (SMB) |
| وظیفه عملکردی | دریافت داده و سریال‌سازی از حسگرهای ریزولور |
| رابط سیستم | ماتریس ارتباط سریال یکپارچه |
سازگاری فلش فریم‌ور
برد 3HAC031977-001/04 نیازمند بررسی‌های سازگاری خاص فلش فریم‌ور است تا منطق شمارنده داخلی آن با پردازنده رک اصلی هماهنگ شود. در هنگام اجرای توالی راه‌اندازی، ماژول نقشه‌های حافظه فعال خود را با نسخه نرم‌افزار سیستم اصلی اعتبارسنجی می‌کند. در صورت بروز ناسازگاری فریم‌ور، برد از به‌روزرسانی رجیسترهای وضعیت انکودر در حلقه ارتباطی جلوگیری می‌کند، خطای تخصیص را در پورت تشخیصی ثبت می‌کند و اتصال برق درایو را مسدود می‌سازد تا از حرکت کینماتیکی نامنظم جلوگیری شود.
سؤالات متداول
س: آیا تعویض داغ یا جدا کردن برد 3HAC031977-001/04 در حین ردیابی فعال سیستم مجاز است؟
ج: خیر. قطع کردن برد اندازه‌گیری سریال در حالی که منطق کنترل‌کننده فعال است، زنجیره ردیابی اندازه‌گیری را قطع می‌کند، که باعث از دست رفتن فوری داده‌های ذخیره‌شده دور و ایجاد خطاهای ردیابی موقعیت محور می‌شود که حلقه اصلی را متوقف می‌کند.
س: سخت‌افزار چگونه ذخیره‌سازی مداوم رزولوشن چنددور را هنگام قطع برق خارجی حفظ می‌کند؟
ج: رابط برد به اتصال باس باتری پشتیبان خارجی متکی است که از طریق چارچوب کابل‌کشی هدایت می‌شود. این خط کمکی، رجیسترهای موقعیت فرار کم‌مصرف را در هنگام خاموشی سیستم اصلی فعال نگه می‌دارد و از از دست رفتن آفست‌های مختصات مرجع جلوگیری می‌کند.
راهنمای نصب میدانی
برد SMB مدل 3HAC031977-001/04 باید به‌طور محکم در جهت مشخص شده براکت خود داخل محفظه صنعتی یا قاب بازوی مکانیکی نصب شود. تمام پیچ‌های اتصال زمین را با گشتاور توصیه‌شده محکم کنید تا پیوستگی ساختاری با سیستم زمین شاسی حفظ شود. کابل‌کشی بازخورد میدانی باید از زوج‌های تابیده محافظ‌دار اختصاصی تشکیل شده باشد، به‌طوری که شیلد فلزی بافته شده مستقیماً به گیره زمین ابزار متصل شود. تمام سیم‌های ارتباطی اندازه‌گیری سریال باید از مسیرهایی عبور کنند که به‌طور فیزیکی از خطوط برق درایو AC سنگین یا هادی‌های برق موتور با فرکانس بالا جدا شده باشند تا القای الکترومغناطیسی سرکوب شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
