جزئیات محصول

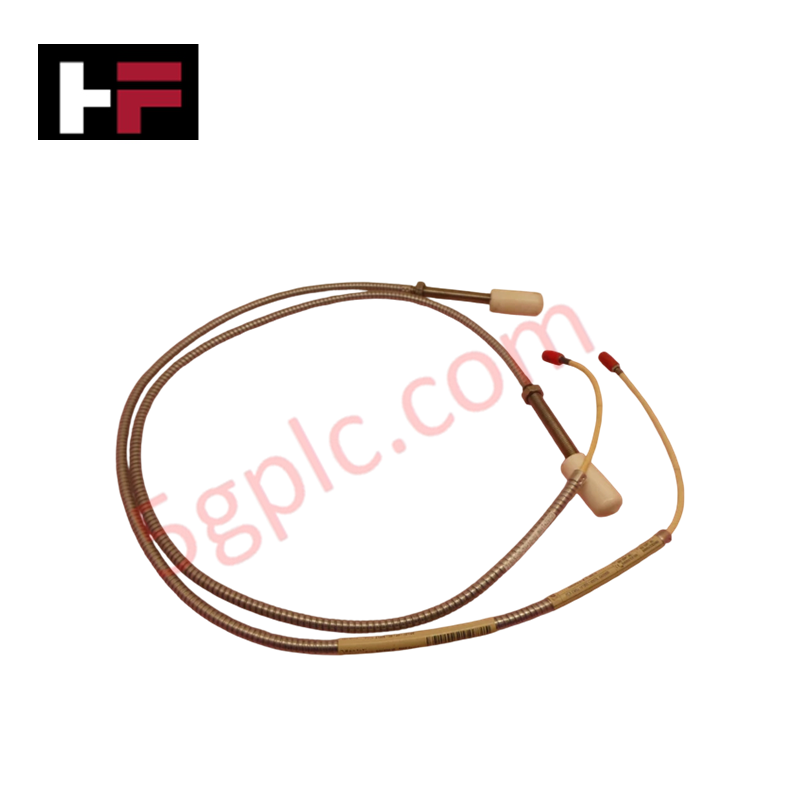

Bently Nevada 21505-00-36-10-02 که به عنوان سنسور پروب نزدیکی 21505 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اندازهگیری ارتعاش شعاعی بدون تماس و موقعیت محوری در پلتفرمهای پایش ماشینآلات سری 7200 بنتلی نوادا عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 21505-00-36-10-02 |
| برند | Bently Nevada |
| مبدأ | ایالات متحده آمریکا / طبق برچسب سختافزار |
| وزن | وزن استاندارد مجموعه پروب (~0.25 کیلوگرم) |
| ابعاد | طول کابل 36 اینچ، بدنه با رزوه 3/8-24 UNF |
| دمای کاری | از -40 تا 177 درجه سانتیگراد |
| مصرف برق | تأمین شده توسط منبع تغذیه سنسور پروکسیمیتور خارجی |
| نوع مبدل | پروب نزدیکی جریان گردابی |
| دامنه خطی | دامنه خطی اسمی 2.0 میلیمتر (80 میل) |
| سیگنال خروجی | خروجی تناسبی ولتاژ-فاصله از طریق پروکسیمیتور |
| رزوه نصب | رزوه بدنه 3/8-24 UNF |
| گزینه زره کابل | بدون زره / گزینه زره فولاد ضدزنگ |
اعتبارسنجی ولتاژ فاصله و دینامیک روتور
نوک مبدل 21505-00-36-10-02 میدان RF فرکانس بالا را به مواد هادی شفت هدف میفرستد تا حرکت دینامیکی روتور را اندازهگیری کند. در هنگام نصب روی ماشینآلات دوار، اعتبارسنجی ولتاژ فاصله (تنظیم هدف اسمی -10 ولت DC) فاصله صحیح نوک پروب مکانیکی نسبت به سطح یاتاقان را در محدوده ولتاژ خطی تعیین میکند. مقیاسبندی صحیح پروب جریان گردابی اطمینان میدهد که تبدیل سیگنال با سرعت بالا برای ردیابی دینامیک روتور دقیق باشد، در حالی که محافظ داخلی از مشکلات تداخل سیگنال بین جفتهای پروب شعاعی X-Y که نزدیک به هم قرار دارند جلوگیری میکند.
سؤالات متداول
س: چگونه ولتاژ فاصله فیزیکی در هنگام نصب مکانیکی پروب 21505-00-36-10-02 تنظیم میشود؟
ج: عمق وارد کردن مکانیکی تنظیم میشود در حالی که خروجی ولتاژ DC در ترمینالهای مانیتور پروکسیمیتور مشاهده میشود تا به هدف پایه -10 ولت DC در ناحیه مرکزی خطی برسد.
س: حداکثر دمای مداوم مجاز برای سر پروب 21505-00-36-10-02 در محیطهای سخت چقدر است؟
ج: سر پروب و مجموعه کابل برای کار مداوم در بازه دمایی -40 تا 177 درجه سانتیگراد ارزیابی شدهاند.
راهنمای نصب میدانی
- بدنه پروب را با استفاده از ابزار دستی استاندارد در براکت نصب یا بدنه ماشین رزوه کنید، به طوری که درگیر شدن رزوه باعث پیچ خوردن کابل نشود.
- عمق فاصله مکانیکی فیزیکی را برای رسیدن به ولتاژ هدف DC فاصله با استفاده از مولتیمتر کالیبره شده متصل به نقاط تست پروکسیمیتور تنظیم کنید.
- مهرههای قفلکننده را طبق مشخصات سازنده سفت کنید تا از جدا شدن فیزیکی ناشی از لرزش ماشین جلوگیری شود.
- کابلهای توسعه هممحور را از طریق لوله فلزی سخت اختصاصی عبور دهید و خطوط پروب را از سیمهای برق AC و خروجیهای درایو VFD جدا کنید.
