جزئیات محصول

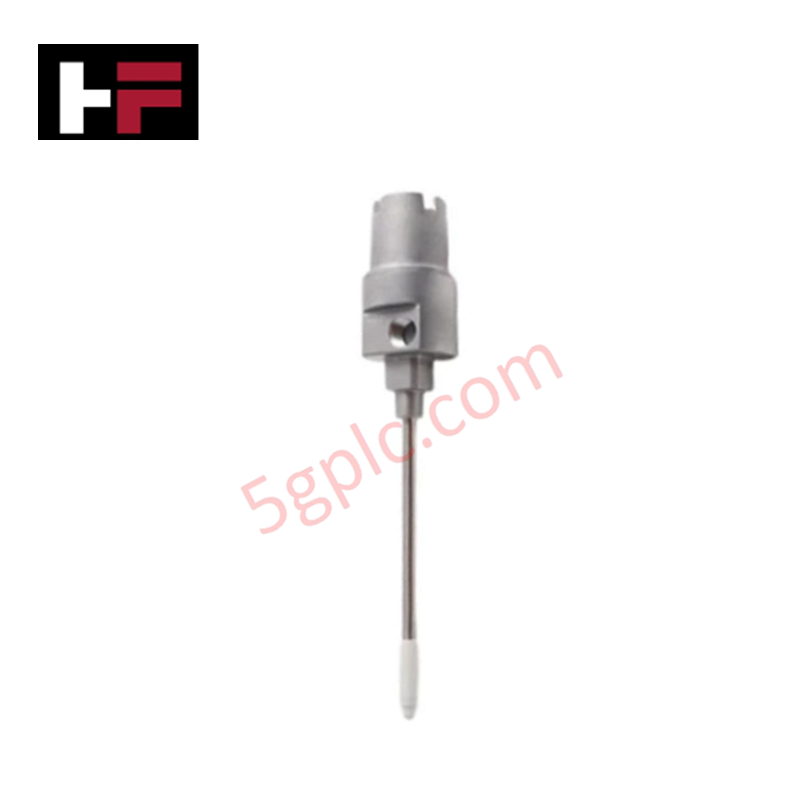

Bently Nevada 21000-16-10-00-066-03-02، که همچنین به عنوان 21000 مجموعه محفظه پروب مجاورت شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای آببندی محیطی مکانیکی و موقعیتیابی نفوذ سخت پروبهای مجاورت در پلتفرمهای حفاظت از ماشینآلات عمل میکند.
تجزیه پسوند و ماتریس مدل
| فیلد گزینه | کد | جزئیات پیکربندی |
|---|---|---|
| گزینه پروب | 16 | پروب 3300 XL با قطر 8 میلیمتر و کانکتور |
| طول کابل پروب | 10 | طول کابل 1.0 متر (39 اینچ) |
| آداپتور فاصلهگذار | 00 | بدون آداپتور فاصلهگذار |
| نفوذ پروب | 066 | طول نفوذ 6.6 اینچ |
| گزینه اتصالات | 03 | یک پلاگ 3/4-14 NPT، یک تبدیل 3/4-14 به 1/2-14 NPT، یک گیره مهر و موم کابل با گرامتهای چند سایزه |
| رزوه نصب | 02 | رزوه نصب بیرونی 3/4-14 NPT |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 21000-16-10-00-066-03-02 |
| برند | Bently Nevada |
| مبدأ | ایالات متحده آمریکا |
| وزن | وزن حمل و نقل: 2.0 کیلوگرم |
| ابعاد | طول نفوذ 6.6 اینچ، رزوه نصب 3/4-14 NPT |
| دمای کاری | -51 درجه سانتیگراد تا +177 درجه سانتیگراد (-60 درجه فارنهایت تا +351 درجه فارنهایت) (محیط پروب) |
| مصرف برق | مجموعه محفظه مکانیکی غیرفعال |
| نوع پروب داخلی | پروب مجاورت 3300 XL با قطر 8 میلیمتر |
| طول کابل پروب | 1.0 متر (39 اینچ) |
| گرامتهای مهر و موم کابل | از 1/8 تا 3/16 اینچ، از 1/4 تا 5/16 اینچ، از 5/16 تا 3/8 اینچ |
اعتبارسنجی ولتاژ گپ و سرکوب تداخل متقابل
محفظه سری 21000 تراز فیزیکی نوک پروب 3300 XL با قطر 8 میلیمتر را نسبت به سطح شفت هدف حفظ میکند. تنظیم موقعیت مکانیکی در هنگام نصب با خواندن ولتاژ گپ DC در ترمینالهای سنسور Proximitor متصل شده تأیید میشود. ایجاد ولتاژ هدف گپ مرکزی -10 ولت DC اطمینان میدهد که نوک پروب یک آفست کالیبره شده (معمولاً 1.27 میلیمتر / 50 میل روی فولاد AISI 4140) را در طیف خروجی خطی خود حفظ میکند. پوشش فلزی ارائه شده توسط لوله نفوذ، میدان فرکانس رادیویی با فرکانس بالا را ایزوله میکند و سرکوب مؤثر تداخل متقابل را در برابر خطوط سیگنال مجاور و اجزای محفظه ماشین فراهم میآورد.
سؤالات متداول
س: چگونه آببندی محیطی برای قطرهای مختلف کابلهای افزایشی در گزینه اتصالات 03 انجام میشود؟
ج: گزینه 03 یک گیره مهر و موم کابل مجهز به گرامتهای الاستومری قابل تعویض ارائه میدهد که برای آببندی قطرهای خارجی کابل از 1/8 تا 3/16 اینچ، 1/4 تا 5/16 اینچ و 5/16 تا 3/8 اینچ طراحی شدهاند.
س: چه نوع رزوه نصب برای این پیکربندی خاص مجموعه مورد نیاز است؟
ج: این مجموعه شامل گزینه 02 است که اتصال رزوه نر استاندارد 3/4-14 NPT را برای اتصال مستقیم به برجستگیهای بدنه ماشین یا آداپتورهای فاصلهگذار فراهم میکند.
راهنمای نصب در محل
- مهر و موم رزوه را روی رزوههای نصب بیرونی 3/4-14 NPT اعمال کنید و حداقل 5 دور کامل را در پورت رزوه شده بدنه ماشین بچرخانید.
- آستین پروب 3300 XL با قطر 8 میلیمتر را با دقت از بدنه محفظه عبور دهید و از تماس نوک پروب با دیوارههای فلزی داخلی جلوگیری کنید.
- طول نفوذ پروب داخلی را تنظیم کنید تا نوک پروب به موقعیت هدف داخل محفظه یاتاقان برسد.
- موقعیت گپ مکانیکی را با پایش خروجی Proximitor با مولتیمتر DC تا رسیدن به ولتاژ بایاس گپ هدف -10 ولت DC تأیید کنید.
- اندازه گرامت مناسب را متناسب با قطر خارجی کابل افزایشی انتخاب کنید، آن را داخل گیره مهر و موم کابل قرار دهید و مهره مهر و موم را به گونهای سفت کنید که مهر و موم فشرده شود بدون اینکه هسته کابل کواکسیال له شود.
- کانکتور کابل پروب 1.0 متری ClickLoc را به کابل افزایشی متصل کنید و از روکشهای عایق سیلیکونی برای ایزوله نگه داشتن هادی بیرونی کواکسیال از زمین استفاده کنید.
