جزئیات محصول

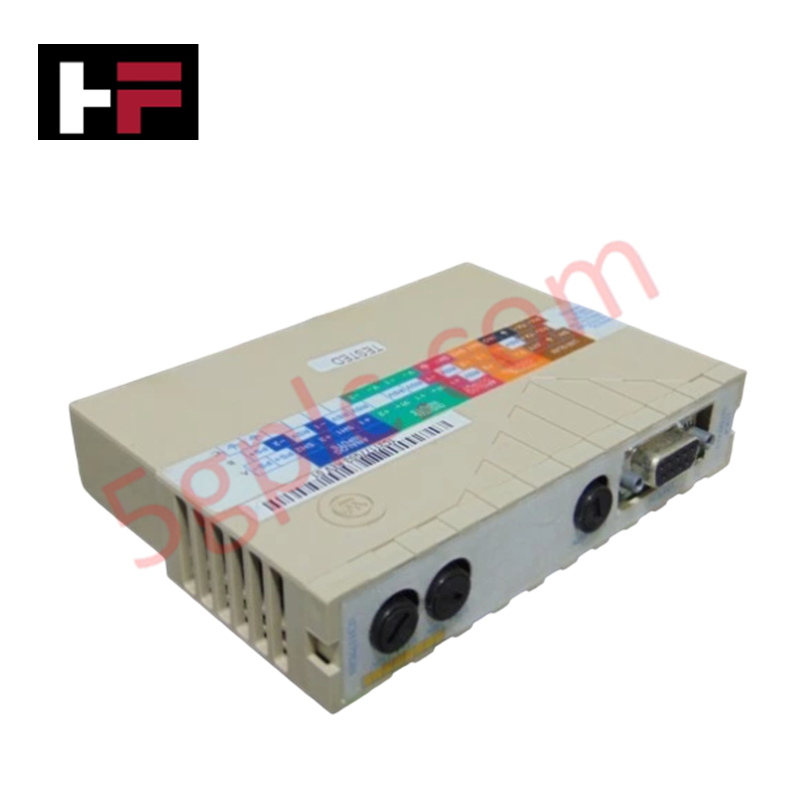

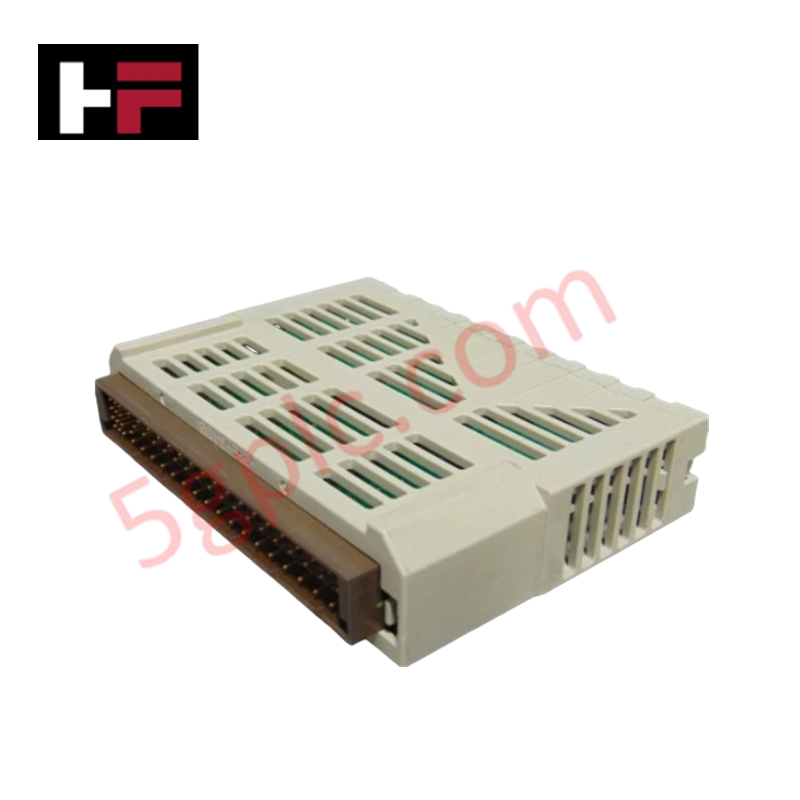

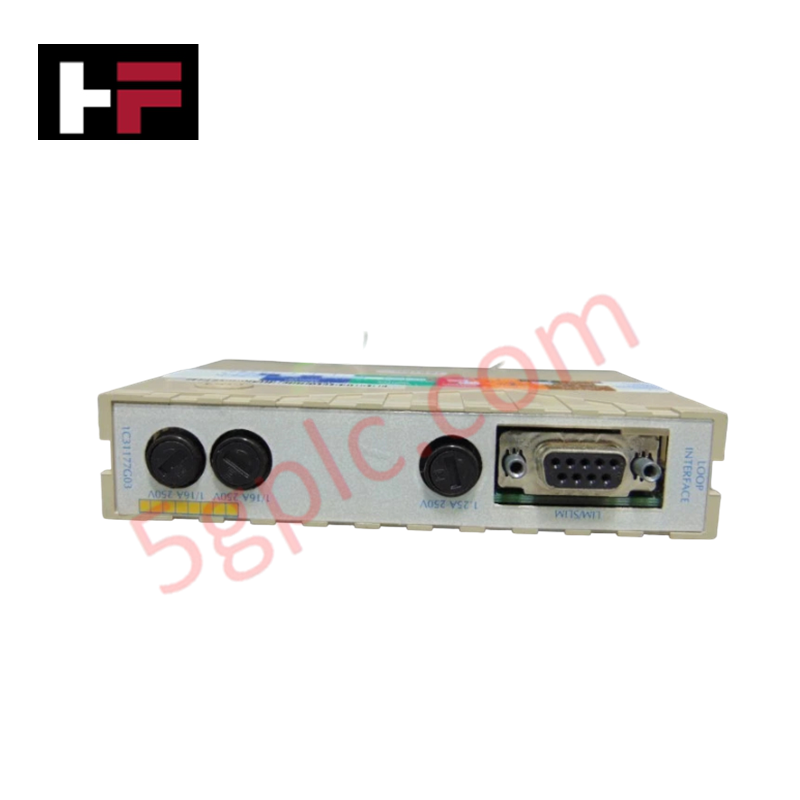

ماژول رابط حلقه Westinghouse Emerson 1C31177G03، که به عنوان 1C31177G03 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای تنظیم سیگنال دوطرفه و کنترل جریان حلقه در سیستمهای کنترل Ovation عمل میکند. این ماژول واسط بین ابزارهای میدانی و کنترلر است و پردازش سریع متغیرهای فرآیندی مبتنی بر جریان را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31177G03 |
| برند | Westinghouse Emerson |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.35 کیلوگرم |
| ابعاد | 150 میلیمتر × 120 میلیمتر × 35 میلیمتر |
| دمای کاری | -40 تا 70 درجه سانتیگراد |
| مصرف برق | 24 ولت DC |
| تعداد کانالها | 4 |
| دامنه ورودی/خروجی | -40 تا +40 میلیآمپر |
| دقت | ± 0.1٪ از کل مقیاس |
| رزولوشن | 0.01 میلیآمپر |
| زمان پاسخ | < 5 میلیثانیه |
پروتکل حلقه و ایزولاسیون سیگنال
1C31177G03 برای پشتیبانی از پروتکل حلقه 4-20 میلیآمپر HART طراحی شده است که ارتباط بیوقفه بین دستگاههای هوشمند میدانی و سیستم کنترل توزیع شده (DCS) میزبان را ممکن میسازد. هر یک از چهار کانال از ایزولاسیون کانال به کانال استفاده میکند تا از تداخل الکتریکی و انتشار حلقه زمین جلوگیری کند و بدین ترتیب یکپارچگی سیگنال در طول انتقال داده حفظ شود. این طراحی تنظیم دقیق جریان حلقه را تضمین میکند و امکان نظارت مداوم بر متغیرهای فرآیندی و کنترل عملگرها در شبکه Ovation را فراهم میآورد.
سؤالات متداول (FAQ)
س: آیا 1C31177G03 از تعویض داغ (hot-swapping) تحت بار کامل پشتیبانی میکند؟
ج: بله، این ماژول قابلیت تعویض داغ را دارد و امکان خارج کردن و وارد کردن آن در رک بدون نیاز به خاموش کردن سیستم یا قطع عملیات ماژولهای مجاور را فراهم میکند.
س: آیا برای نصب روی ریل DIN نیازمندیهای خاصی وجود دارد؟
ج: این ماژول برای نصب استاندارد روی ریل DIN طراحی شده است؛ اطمینان حاصل کنید که ریل به صفحه پشتی کابینت زمین شده باشد تا اتصال بدنه مناسب برقرار شده و نویز الکترومغناطیسی (EMI) کاهش یابد.
راهنمای نصب میدانی
- قبل از اتصال ماژول به صفحه پشتی، ولتاژ تغذیه 24 ولت DC را در محدوده عملیاتی تأیید کنید.
- ماژول را با استفاده از گیرههای نصب یکپارچه روی ریل DIN محکم کنید؛ اطمینان حاصل کنید که ماژول به خوبی در جای خود قرار گرفته تا در محیطهای با لرزش زیاد پایدار باشد.
- سیمکشی میدانی را به کانکتور رابط متصل کنید و مطمئن شوید که همه سیمهای سیگنال دارای شیلد برای کاهش نویز هستند.
- پیکربندی کانالها را در نرمافزار Ovation بررسی کنید تا با سیمکشی فیزیکی حلقه (دامنه جریان -40 میلیآمپر تا +40 میلیآمپر) مطابقت داشته باشد.
- برای هر کانال، تست حلقه را انجام دهید تا رزولوشن 0.01 میلیآمپر را قبل از راهاندازی ماژول در حلقههای کنترل فعال تأیید کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
