جزئیات محصول

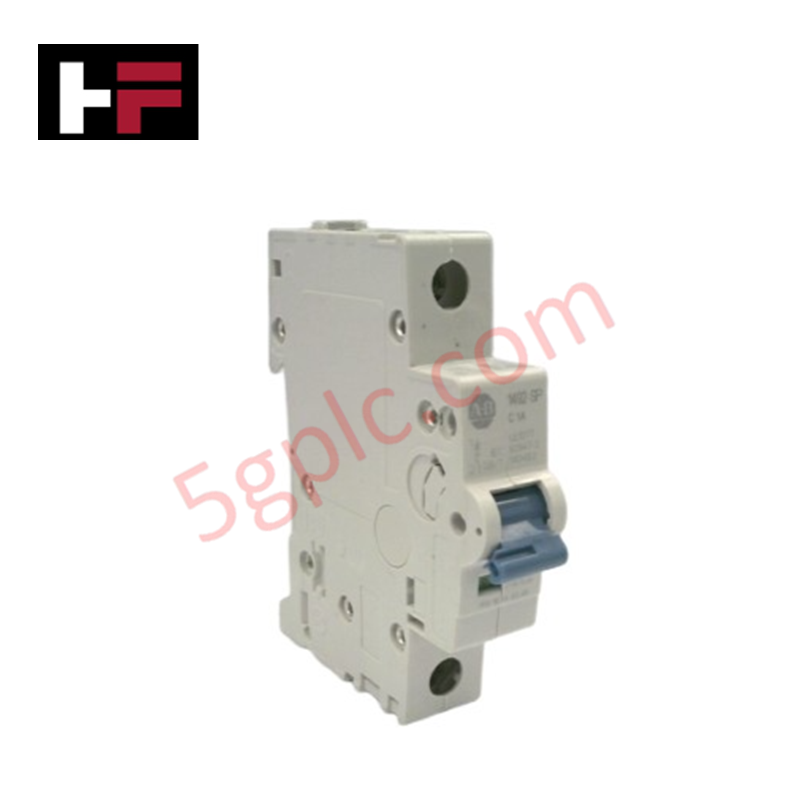

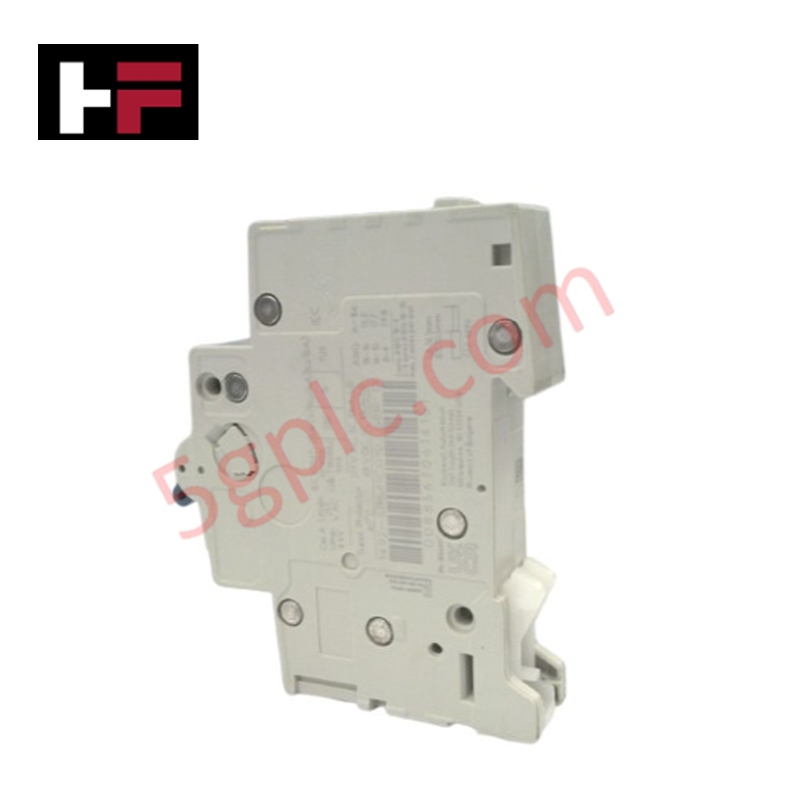

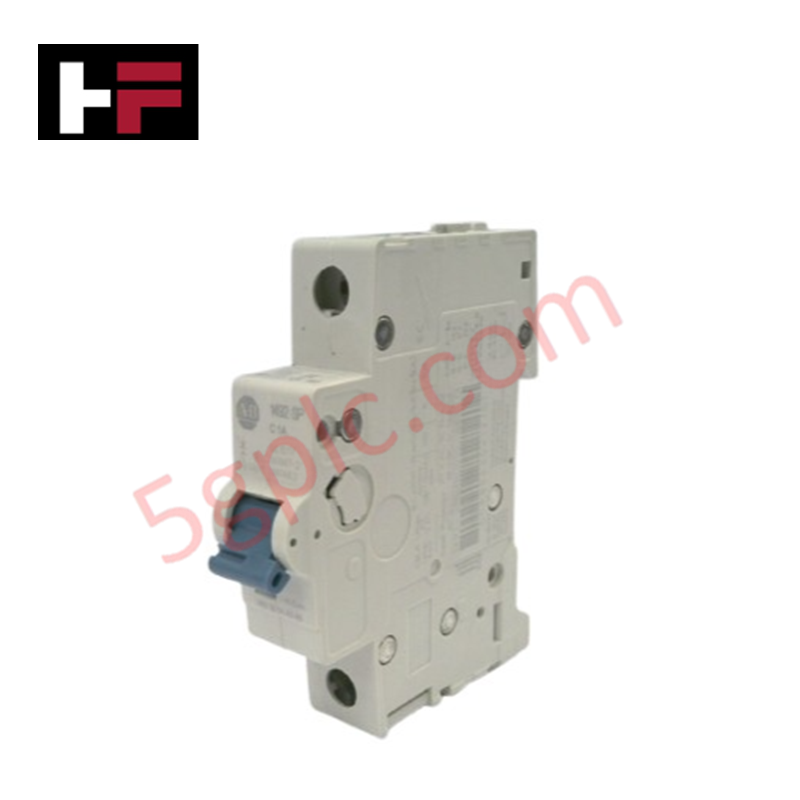

پیکربندی شده برای حفاظت مدار در تابلوهای کنترل صنعتی، Allen-Bradley 1492-SPM1C010 (محافظ تکمیلی 1492-SPM1C010) اجرای مستقیم فیزیکی/الکتریکی قطع اضافهجریان و اتصال کوتاه برای مدارهای شاخهای سمت بار را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1492-SPM1C010 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.31 کیلوگرم |
| ابعاد | مشخص نشده |
| دمای کاری | مشخص نشده |
| مصرف برق | قابل اعمال نیست |
| رتبه جریان | 1 آمپر |
| رتبه ولتاژ | 48 ولت DC / 277 ولت AC |
| منحنی قطع | منحنی C |
شبکههای تعیینکننده Profinet / EtherNet/IP
1492-SPM1C010 از واحد قطع حرارتی-مغناطیسی برای پاسخ فوری به رویدادهای اتصال کوتاه استفاده میکند، با ظرفیت قطع 10 کیلوآمپر. این محافظ برای ادغام در معماریهای کنترل مدولار طراحی شده است که در آن افزایش تراکم ورودی/خروجی نیازمند ایزولاسیون مدار شاخهای جداگانه است. در حالی که این قطعه به طور مستقیم از طریق شبکههای صنعتی ارتباط برقرار نمیکند، سلامت الکتریکی حلقههای کنترل متصل را تضمین میکند. کاربران باید اطمینان حاصل کنند که سازگاری فلش فریمور یا نیازهای نظارت الکترونیکی توسط دستگاههای حسگر خارجی در صورت نیاز به بازخورد وضعیت محافظ برای منطق کنترلر میزبان مدیریت میشود.
سؤالات متداول
س: آیا این دستگاه حفاظت اضافهبار برای موتورها فراهم میکند؟
ج: 1492-SPM1C010 به عنوان محافظ تکمیلی طبقهبندی شده و برای حفاظت مدار شاخهای مدارهای کنترل، ابزار دقیق یا دستگاههای با بار کم طراحی شده است. این دستگاه جایگزین محافظ مدار موتور یا رله اضافهبار دارای گواهی UL که به طور خاص برای حفاظت موتور طراحی شدهاند، نمیباشد.
س: آیا گیره ترمینال برای سیمهای رشتهای مناسب است؟
ج: بله. این دستگاه دارای ترمینالهای گیرهای است که برای سیمکشی صنعتی استاندارد، از جمله هادیهای رشتهای، طراحی شدهاند تا تماس الکتریکی مطمئن و اعمال گشتاور یکنواخت در هنگام نصب را تضمین کنند.
راهنمای نصب در محل
- محافظ را روی ریل DIN استاندارد 35 میلیمتری نصب کنید؛ اطمینان حاصل کنید که مکانیزم قفل به طور کامل درگیر شده است تا عملکرد پایدار در برابر لرزش فراهم شود.
- جهتگیری الکتریکی صحیح را رعایت کنید؛ منبع تغذیه سمت خط را به ترمینالهای بالایی و سیمکشی سمت بار را به ترمینالهای پایینی متصل کنید.
- از هادیهای با اندازه مناسب مطابق با رتبه جریان 1 آمپر استفاده کنید تا از گرم شدن موضعی در محل اتصال ترمینال جلوگیری شود.
- یک منطقه پاک اطراف دستگاه حفظ کنید تا عملیات ایمن فراهم شده و از تماس جرقهای با قطعات مجاور جلوگیری شود.
- مطابق با پروتکلهای پایداری نصب روی ریل DIN، اطمینان حاصل کنید که دستگاه به طور محکم قرار گرفته و از حرکت جانبی روی ریل جلوگیری شود.
- پس از نصب، پیوستگی مدار و یکپارچگی عایقی را بررسی کنید تا اطمینان حاصل شود که هیچ اتصال کوتاه به زمین در مدار شاخهای وجود ندارد.
