جزئیات محصول

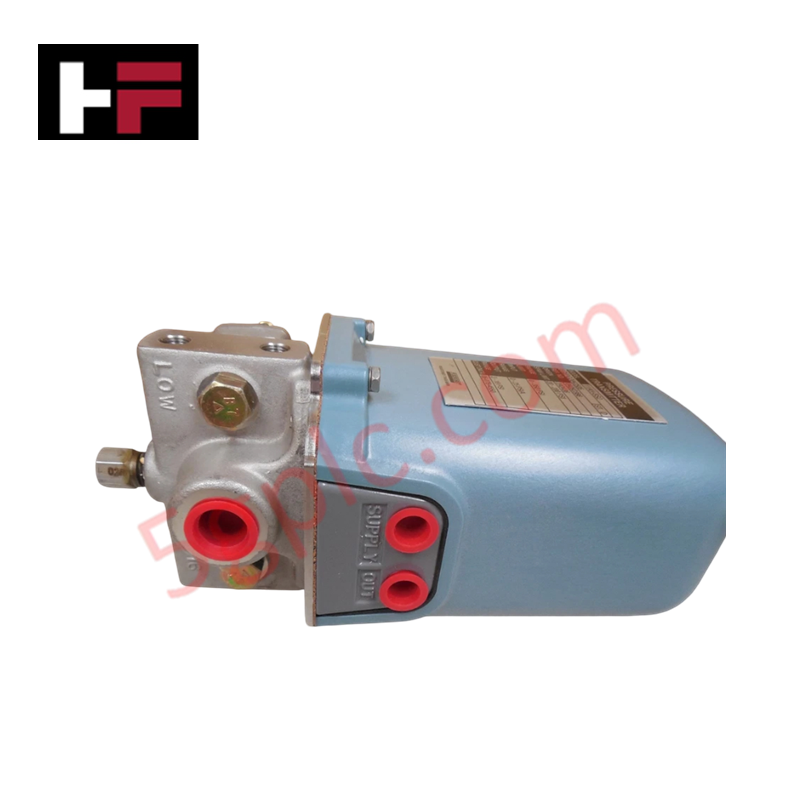

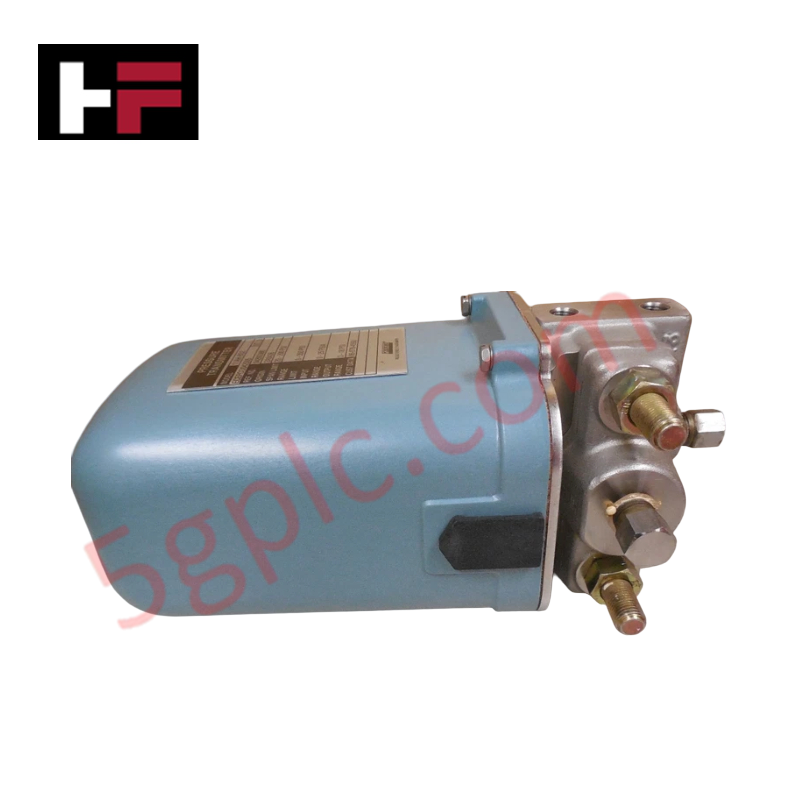

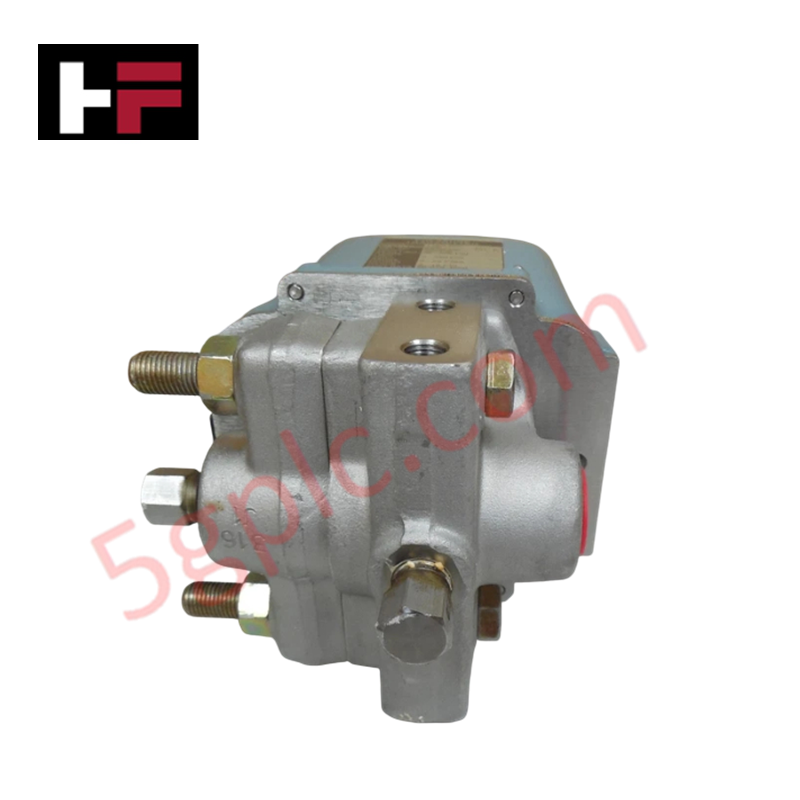

ترانسمیتر Foxboro 11AH-BS2 (ترانسمیتر فشار مطلق پنوماتیکی 11AH-BS2) که برای پایش فشار مطلق در حلقه‌های کنترل پنوماتیکی پیکربندی شده است، با استفاده از سازوکار تعادل نیرو، فشارهای حداکثر 200 psi را به سیگنال‌های خروجی پنوماتیکی استاندارد تبدیل می‌کند و عملکرد مستقیم مکانیکی/پنوماتیکی را ارائه می‌دهد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 11AH-BS2 |
| برند | Foxboro |
| مبدأ | تولید صنعتی استاندارد |
| وزن | 4.5 kg |
| ابعاد | محفظه استاندارد سری 11A |
| دمای عملیاتی | -40 deg C تا +120 deg C |
| مصرف توان | مصرف هوای 0.42 m3/h (0.25 cfm) |
| محدوده اندازه‌گیری | 20 تا 200 psi (0.14 تا 1.4 MPa) |
| سیگنال خروجی | پنوماتیکی 3 تا 15 psi (20 تا 100 kPa) |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
این ترانسمیتر پنوماتیکی که در محیط‌های کنترل فرایند Foxboro کار می‌کند، تبدیل پیوسته فشار را بدون نیاز به منابع برق انجام می‌دهد و در نتیجه، حساسیت به تداخل الکترومغناطیسی (EMI) و آسیب‌پذیری در برابر حلقه‌های زمین را که در حلقه‌های الکترونیکی رایج است، حذف می‌کند. طراحی کپسول تعادل نیرو، با وجود عملکرد کاملاً مکانیکی و پنوماتیکی، دقت بالا و جداسازی از نوسانات فشار تغذیه را حفظ می‌کند. سازوکارهای تنظیم ورنیه یکپارچه امکان کالیبراسیون برخط و تنظیم صفر/اسپن را بدون اختلال در تداوم فرایند یا نیاز به موانع شنت خارجی حلقه فراهم می‌کنند.
سؤالات متداول
س: آیا ترانسمیتر 11AH-BS2 به برق یا مانع تبدیل سیگنال نیاز دارد؟
پ: خیر. 11AH-BS2 یک تجهیز کاملاً پنوماتیکی است که با هوای ابزار دقیق تمیز و خشک با فشار اسمی 20 psi کار می‌کند و سیگنال پنوماتیکی استاندارد 3-15 psi را خروجی می‌دهد.
س: آیا می‌توان کالیبراسیون اسپن و صفر را هنگامی که ترانسمیتر تحت فشار و به‌صورت برخط است، تنظیم کرد؟
پ: بله، تنظیم ورنیه داخلی به تکنسین‌ها اجازه می‌دهد بررسی‌های کالیبراسیون برخط و تنظیمات جزئی را بدون قطع حلقه کنترل پنوماتیکی فعال انجام دهند.
راهنمای نصب در محل
- پیش از اتصال خطوط تغذیه به درگاه 1/4 inch NPT، مطمئن شوید منبع هوای ابزار دقیق ایزوله و بدون فشار است.
- برای رزوه‌های اتصال فرایند، از درزگیر رزوه مطابق با استانداردهای کارخانه استفاده کنید و حداقل 5 رزوه کامل NPT را درگیر کنید (عمق درگیری استاندارد).
- برای به حداقل رساندن خطاهای اندازه‌گیری ناشی از ارتعاش شدید کارخانه، ترانسمیتر را به‌صورت محکم روی براکت سازه‌ای یا پایه لوله نصب کنید.
- با استفاده از منبع هوای ابزار دقیق تمیز، فیلترشده و عاری از روغن، اطمینان حاصل کنید فشار هوای تغذیه در سطح اسمی 20 psi حفظ می‌شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
