جزئیات محصول

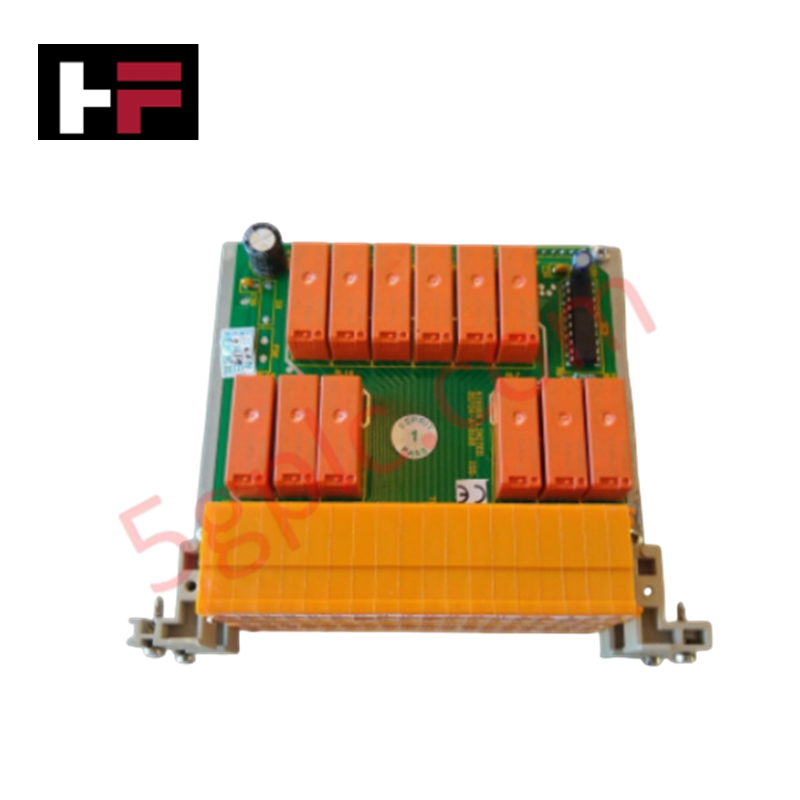

پیکربندی شده برای مدیریت خروجی گسسته با چگالی بالا در معماریهای سیستم 57، Honeywell 05704-A-0131 (05704-A-0131 مجموعه رابط رله) اجرای فیزیکی مستقیم سوئیچینگ از حسگر به منطق را فراهم میکند. این ماژول به عنوان رابط رله اصلی برای اجرای مسیریابی هشدار و سوئیچینگ کنترل کمکی در سراسر پلتفرمهای سیستم 57 استفاده میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 05704-A-0131 |
| برند | Honeywell |
| مبدأ | ایالات متحده |
| وزن | 0.28 کیلوگرم |
| ابعاد | 8.8 × 22.7 × 17.5 سانتیمتر |
| پیکربندی رله | 12 SPCO، 4 SPST (در مجموع 16) |
کنترل فرآیند DCS و اتصالپذیری
05704-A-0131 راهحلی با چگالی بالا برای سوئیچینگ ارائه میدهد که شامل 16 رله مستقل است تا جداسازی سیگنال بین کنترلکنندههای سیستم و دستگاههای میدانی خارجی را تسهیل کند. این مجموعه از جداسازی کانال به کانال در سمت خروجی رله پشتیبانی میکند که از تداخل الکترومغناطیسی (EMI) و انتشار نویز الکتریکی بین کانالها جلوگیری میکند. برای حفظ دقت سیگنال، معماری ماژول تضمین میکند که مدار درایو رله به طور مستقل از حلقه کنترل فرآیند اصلی عمل کند و خطر ایجاد حلقههای زمین القایی را کاهش دهد. ویژگیهای طراحی یکپارچه از محیطهای پروتکل حلقه 4-20 میلیآمپر HART پشتیبانی میکند و اطمینان میدهد که رابط رله در طول رویدادهای سوئیچینگ با سرعت بالا، تداوم حلقه سیگنال و پایداری نویز زمینه را حفظ میکند.
سؤالات متداول
س: آیا این ماژول قادر به تعویض داغ (hot-swapping) در حین عملیات فعال سیستم است؟
ج: خیر. 05704-A-0131 برای تعویض داغ طراحی نشده است. جدا کردن یا نصب در حالی که سیستم روشن است میتواند باعث ایجاد نوسانات گذرا در بَکپلین، آسیب احتمالی به منطق کنترل رله و فعالسازی ناخواسته خروجیهای میدانی متصل شود.
س: آیا رلههای SPCO و SPST میتوانند برای منطق تحریک مستقل پیکربندی شوند؟
ج: منطق تحریک رله توسط پیکربندی کنترلکننده مرکزی تعیین میشود. اطمینان حاصل کنید که نقشه خروجی کنترلکننده به درستی به نوع تماس خاص (SPCO در مقابل SPST) برای هر موقعیت رله نگاشت شده است تا عملکرد صحیح دستگاه میدانی تضمین شود.
راهنمای نصب میدانی
- اطمینان حاصل کنید که سیستم خاموش است و از تمام منابع تغذیه ایزوله شده است قبل از شروع نصب.
- مجموعه رابط رله را با راهنمای شاسی سیستم تراز کنید و کانکتور بَکپلین را محکم وصل کنید تا اتصال با مقاومت پایین تضمین شود.
- پیچهای نصب ماژول را به چارچوب رک محکم کنید تا زمین شاسی محکمی فراهم شود که برای کاهش مؤثر EMI و محافظت لازم است.
- اطمینان حاصل کنید که مقطع سیمکشی میدانی با مشخصات ترمینال بلوک برای نوع رک سیستم 57 مطابقت دارد.
- قبل از راهاندازی حلقه، تست عملکرد خروجی را با استفاده از رابط تشخیصی سیستم انجام دهید تا تأیید شود هر رله به درستی به فرمانهای منطقی برنامهریزی شده پاسخ میدهد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
