جزئیات محصول

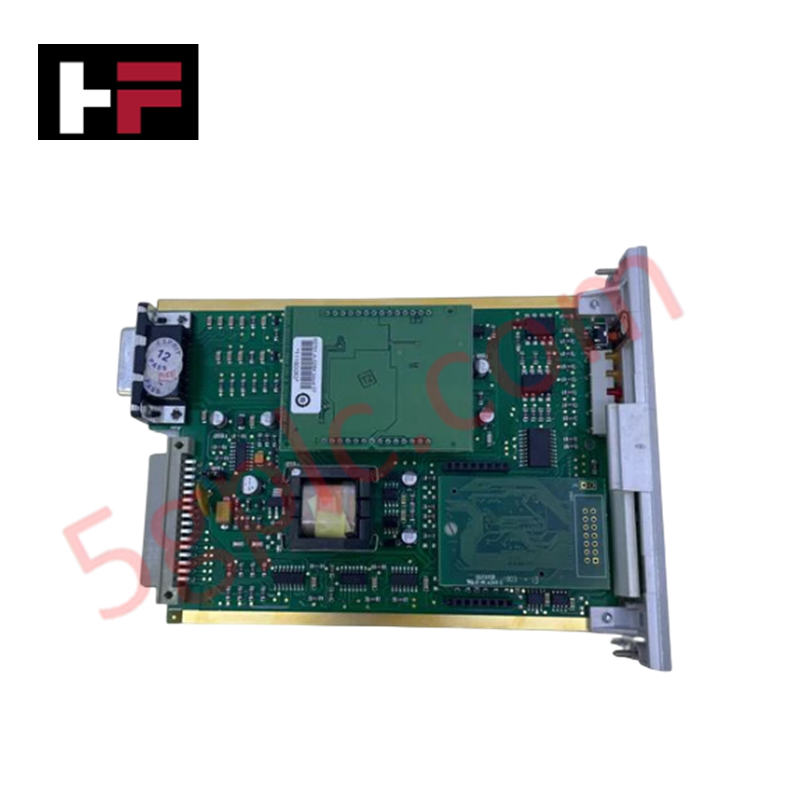

ماژول Honeywell 05701-A-0284 (ماژول درایو سنسور 05701-A-0284) که برای تحریک سنسور کاتالیتیکی در کنترلکنندههای تشخیص گاز سیستم Zellweger System 57 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی جریان درایو سنسور و شرایطدهی سیگنال را فراهم میکند. این ماژول پارامترهای لازم برای تحریک عناصر حسگر کاتالیتیکی را حفظ میکند و انتقال دادههای معتبر غلظت به کنترلکننده میزبان در بستر سیستم 57 را تضمین مینماید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 05701-A-0284 |
| برند | Honeywell |
| ساخت | ایالات متحده آمریکا |
| وزن | 1.2 کیلوگرم |
| ابعاد | 200 میلیمتر × 100 میلیمتر × 50 میلیمتر |
| دمای کاری | منفی 20 تا 50 درجه سانتیگراد |
| مصرف برق | 24 ولت DC |
| نوع سنسور | کاتالیتیکی |
جداسازی کانال به کانال
ماژول 05701-A-0284 از معماری جداسازی کانال به کانال استفاده میکند تا مسیر سیگنال سنسور را از تداخل ولتاژ حالت مشترک و تغییرات پتانسیل زمین در رک سیستم 57 محافظت کند. این جداسازی الکتریکی برای حفظ حساسیت سنسور کاتالیتیکی و اطمینان از پردازش صحیح سیگنالها توسط پروتکل حلقه 4-20 میلیآمپر بدون تداخل از کارتهای کنترل مجاور ضروری است. موانع جداسازی همچنین از تداخل متقابل بین حلقههای سنسور جلوگیری میکنند و تضمین میکنند که آستانههای تشخیص به درستی به کانال خاص تحت نظارت اختصاص یابند.
سؤالات متداول
س: آیا میتوان ماژول 05701-A-0284 را در حالی که بَکپلین سیستم 57 روشن است، به صورت داغ تعویض کرد؟
ج: خیر. هرگونه تلاش برای جدا کردن یا نصب این ماژول در حالی که شاسی برق دارد، ممکن است گذراهای الکتریکی ایجاد کرده یا به پینهای کانکتور آسیب برساند. سیستم باید قبل از دستکاری ماژول خاموش شود.
س: پس از نصب، جریان تحریک چگونه تأیید میشود؟
ج: پس از نصب، جریان تحریک باید از طریق رابط تشخیصی واحد کنترل مرکزی بررسی شود تا مطمئن شویم با نیازهای خاص سنسور کاتالیتیکی متصل شده مطابقت دارد.
راهنمای نصب در محل
- نصب فیزیکی: ماژول را در شکاف مشخص شده در شاسی سیستم 57 قرار دهید. ماژول را با دقت با کانکتور عقب تراز کنید تا از آسیب به پینها جلوگیری شود. ماژول را با مکانیزم قفل داخلی محکم کنید.
- شیلدینگ و زمین کردن: برای همه ورودیهای سنسور از کابلهای جفتپیچیده شیلددار استفاده کنید. شیلد باید به زمین پاک در ورودی کابینت متصل شود تا تأثیر نویز الکترومغناطیسی بر مدار پل کاتالیتیکی به حداقل برسد.
- جداسازی سیمکشی: ورودیهای سنسور را از خطوط برق AC پرقدرت، درایوهای موتور و کابلهای خروجی رله دور نگه دارید. حداقل فاصله 150 میلیمتر را برای جلوگیری از نوسانات سیگنال القایی حفظ کنید.
- اتصال کابل: اطمینان حاصل کنید که همه ترمینالها در محدوده گشتاور مشخص شده محکم شدهاند. تماس الکتریکی ضعیف در بلوک ترمینال میتواند باعث تغییر مقاومت در پل کاتالیتیکی شده و منجر به انحراف سنسور یا حالتهای هشدار کاذب شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
