جزئیات محصول

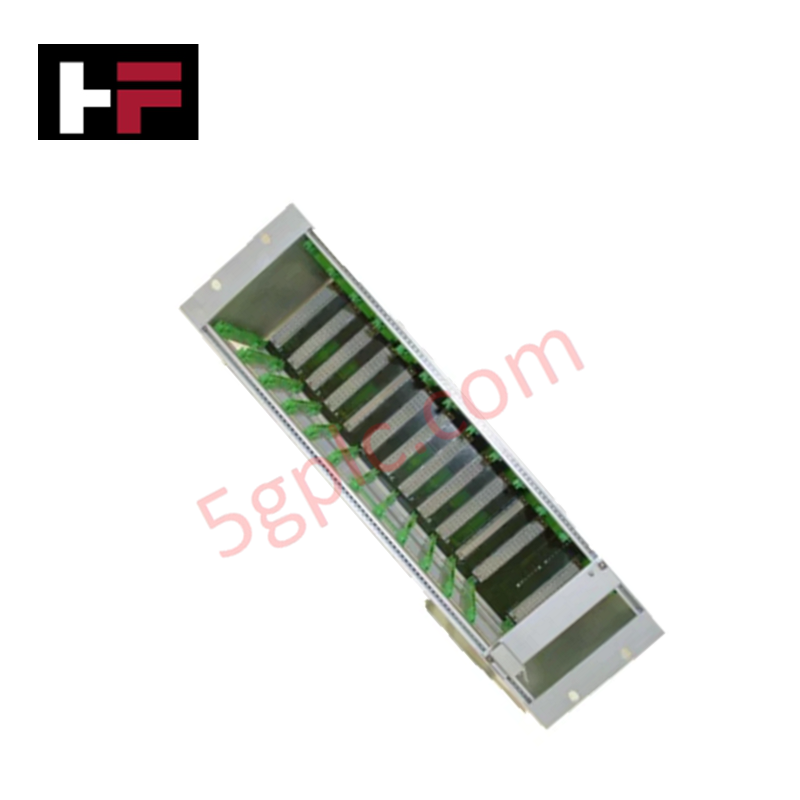

Emerson IMR6000/10 که با نام IMR6000/10 نیز ثبت شده است و در دسته رکهای سیستمهای پایش ماشینآلات قرار می‌گیرد، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای محفظه مکانیکی، توزیع توان در بُرد پشتی و مسیریابی سیگنال در بسترهای سیستم حفاظت ماشین MMS6000 عمل می‌کند. قاب ماژولار ۱۹ اینچی، فضای نصب فیزیکی و اتصالات الکتریکی لازم را برای حداکثر ۱۰ کارت پایش فراهم می‌کند که لرزش، سرعت، دما و جابه‌جایی محور را ردیابی می‌کنند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IMR6000/10 |
| برند | Emerson |
| مبدأ | آلمان |
| وزن | ۰٫۹ کیلوگرم |
| ابعاد | قاب استاندارد رک ۱۹ اینچی |
| دمای کاری | ۱۰- تا ۶۰+ درجه سانتی‌گراد |
| مصرف توان | تغذیه‌شده از باس داخلی بُرد پشتی |
| ظرفیت ماژول | حداکثر ۱۰ کارت پایش سری MMS6000 |
| سری | EPRO MMS6000 |
| رابط ارتباطی | رابط باس سریال RS-485 |
| سازگاری ماژول | ماژول‌های MMS6140، A6312/08 و سری MMS6000 |
| نوع محصول | رکهای سیستمهای پایش ماشینآلات |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌ها
معماری بُرد پشتی IMR6000/10 مسیرهای ایزولاسیون داخلی بین کانال‌ها را در موقعیت‌های اختصاصی شکاف‌ها یکپارچه می‌کند تا از تداخل الکتریکی بین ماژول‌ها و ایجاد حلقه‌های اختلاف پتانسیل زمین جلوگیری شود. هنگامی که ماژول‌های پایش با تجهیزات دارای پروتکل حلقه 4-20 mA HART و سگمنت‌های FOUNDATION Fieldbus ارتباط برقرار می‌کنند، بُرد پشتی سیگنال‌های فیلد را از باس‌های ارتباطی مشترک RS-485 ایزوله می‌کند. صفحات مرجع حرارتی تعبیه‌شده در امتداد زیرمجموعه بُرد پشتی، دقت جبران اتصال سرد را برای کارت‌های پایش دما که در هر ۱۰ شکاف کارت نصب شده‌اند، حفظ می‌کنند.
پرسش‌های متداول
پرسش: آیا رک IMR6000/10 از تعویض گرم کارت‌های پایش منفرد MMS6000 در حین کار پشتیبانی می‌کند؟
پاسخ: بله، شکاف‌های کارت دارای شیارهای کلیدگذاری و مسیرهای ایزولاسیون باس هستند که امکان نصب یا خارج کردن ماژول‌های منفرد را بدون خاموش کردن کانال‌های فعال مجاور در رک فراهم می‌کنند.
پرسش: باس ارتباطی RS-485 در سراسر ۱۰ شکاف ماژول روی بُرد پشتی چگونه متصل می‌شود؟
پاسخ: بُرد پشتی دارای توپولوژی مسیر موازی چندنقطه‌ای RS-485 است که ارتباطات تشخیصی را به‌صورت ترتیبی به هر شکاف هدایت می‌کند و در پایانه‌های باس اصلی خاتمه می‌یابد.
پرسش: برای قاب شاسی ۱۹ اینچی IMR6000/10 چه پیکربندی اتصال به زمین لازم است؟
پاسخ: محفظه بیرونی شاسی باید از طریق یک تسمه اتصال به زمین کم‌امپدانس که به پیچ اتصال زمین پشت شاسی متصل است، مستقیماً به شبکه اصلی زمین تجهیزات متصل شود.
دستورالعمل‌های نصب در محل
- قاب رک IMR6000/10 را با استفاده از چهار پیچ نصب M6 و مجموعه واشرها در یک کابینت استاندارد تجهیزات ۱۹ اینچی نصب کنید.
- اتصال زمین کابینت را بررسی کنید و تسمه اصلی اتصال به زمین را از ترمینال زمین شاسی به شینه زمین کابینت وصل کنید.
- پیش از نصب کارت‌های پایش سری MMS6000، ریل‌های تغذیه بُرد پشتی داخلی را از نظر سطح ولتاژ مناسب بررسی کنید.
- ریل‌های راهنمای کارت را با دقت هم‌راستا کنید و هر ماژول پایش را تا جاگیری کامل کانکتورهای بُرد پشتی در قسمت عقب وارد کنید.
- برای اطمینان از تماس کامل با زمینِ قاب رک، پیچ‌های دستی مهارشونده پنل جلویی هر کارت نصب‌شده را سفت کنید.
- خطوط ارتباطی خارجی RS-485 را با استفاده از کابل زوج به‌هم‌تابیده شیلددار متصل کنید و شیلدهای خط را در یک نقطه زمین واحد خاتمه دهید.
