جزئیات محصول

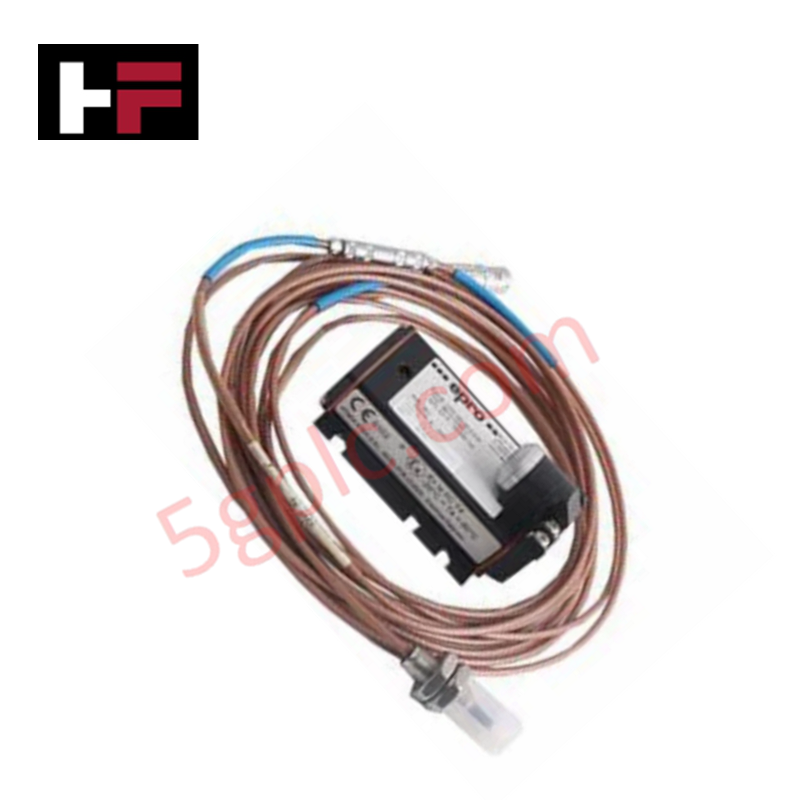

Emerson CON021+PR6423/004-010 که با نام حسگرهای ارتعاش CON021+PR6423/004-010 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پایش بدون تماس ارتعاش و جابه‌جایی شافت در سیستم‌های حفاظت از ماشین‌آلات AMS 6500 و MMS 6000 عمل می‌کند. این مجموعه یکپارچه، پروب جریان گردابی ۸ میلی‌متری را با یک مبدل سیگنال اختصاصی ترکیب می‌کند تا اندازه‌گیری بلادرنگ جابه‌جایی‌های مکانیکی بسیار کوچک را انجام داده و آن را به خروجی‌های ولتاژ متناسب در ماشین‌آلات دوار تبدیل کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021+PR6423/004-010 |
| برند | Emerson |
| مبدأ | آلمان |
| وزن | بسته استاندارد سیستم پروب/مبدل |
| ابعاد | محفظه استاندارد پروب ۸ میلی‌متری و ابعاد نصب CON021 |
| دمای کاری | حسگر: -35 تا +150 درجه سانتی‌گراد، مبدل: -30 تا +100 درجه سانتی‌گراد |
| مصرف برق | تغذیه‌شونده از حلقه از طریق منبع ولتاژ DC منفی خارجی |
| قطر نوک پروب | ۸ میلی‌متر |
| طول کابل | طول کل کابل سیستم ۴ متر (کد گزینه 004) |
| محدوده خروجی | ولتاژ خام استاندارد / خروجی دینامیکی متناسب |
| سازگاری سیستم | AMS 6500، MMS 6000، پلتفرم‌های DCS |
| کلاس حفاظتی | شاسی مبدل IP20، سرپروب مقاوم‌سازی‌شده |
| گواهی‌های محیط‌های خطرناک | گزینه‌های منطبق با ATEX / IECEx |
| نوع محصول | حسگرهای ارتعاش |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
شرطی‌ساز سیگنال CON021 از معماری ایزولاسیون کانال‌به‌کانال استفاده می‌کند تا از ورود نویز حلقه زمین به داده‌های ارتعاشی دینامیکی با فرکانس بالا جلوگیری شود. هنگام یکپارچه‌سازی در کنار شبکه‌های کنترل فرایند که از تجهیزات دارای پروتکل حلقه 4-20 mA HART یا سگمنت‌های FOUNDATION Fieldbus استفاده می‌کنند، مدار پروب سیگنال‌های خام جابه‌جایی مکانیکی را از گذراهای سوئیچینگ خارجی ایزوله می‌کند. جبران‌سازی حرارتی یکپارچه، یکپارچگی سیگنال و مراجع جبران اتصال سرد را در تغییرات گسترده دمای کاری حفظ می‌کند.
پرسش‌های متداول
پرسش: ولتاژ شکاف مکانیکی اولیه مجموعه CON021+PR6423/004-010 هنگام نصب چگونه تنظیم می‌شود؟
پاسخ: عمق ورود مکانیکی سرپروب PR6423 را نسبت به هدف شافت تنظیم کنید تا خروجی ولتاژ DC در مبدل سیگنال CON021، مقدار کالیبره‌شده هدف مرکز محدوده یعنی -10 VDC را نشان دهد.
پرسش: آیا پیکربندی کابل ۴ متری (پسوند 004) را می‌توان در محل با بریدن یا اتصال مجدد تغییر داد؟
پاسخ: خیر، طول کل کابل سیستم با مبدل CON021 یک مدار القایی تنظیم‌شده تشکیل می‌دهد؛ بریدن یا اتصال مجدد، اندوکتانس کل را تغییر داده و کالیبراسیون حساسیت اسمی را باطل می‌کند.
پرسش: اگر کابل رابط قطع شود، چه اتفاقی برای سیگنال خروجی مبدل می‌افتد؟
پاسخ: مدار باز، پل حسگر را قطع کرده و خروجی مبدل را به حداکثر ولتاژ ریل می‌رساند و نشانگر خطای کانال را در سیستم پایش پایین‌دست فعال می‌کند.
راهنمای نصب در محل
- سرپروب PR6423 را با استفاده از یک آداپتور رزوه‌ای صلب، عمود بر سطح هدف شافت ماشین نصب کنید.
- یک مولتی‌متر دیجیتال را به پایانه‌های خروجی خام DC مبدل سیگنال CON021 وصل کنید.
- بدنه پروب را به سمت شافت رزوه کنید تا ولتاژ خروجی شکاف ایستا روی -10 VDC تثبیت شود؛ سپس مهره نگهدارنده بیرونی را با گشتاور ثابت تعیین‌شده قفل کنید.
- مبدل CON021 را روی ریل DIN استاندارد تابلو نصب کنید و مطمئن شوید دمای محیط در محدوده -30 تا +100 درجه سانتی‌گراد باقی می‌ماند.
- کانکتورهای کابل زره‌دار پروب را وصل کنید و مطمئن شوید شیلد رسانا در سمت پروب از زمین ماشین ایزوله است.
- سیم‌کشی سیگنال را در مسیر مجرای فلزی مجزای زمین‌شده به سمت سیستم پایش رک هدایت کنید و آن را از کابل‌های برق موتور ولتاژبالا دور نگه دارید.
