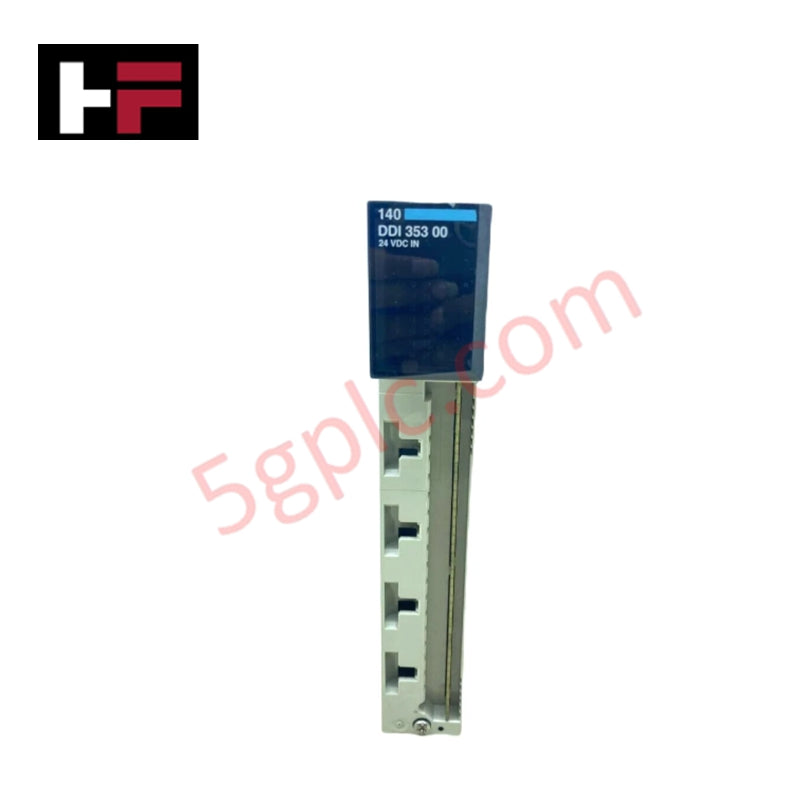

ماژول ورودی گسسته 24 ولت DC اشنایدر الکتریک مدل Modicon Quantum 140DDI35300

مروری بر محصول

 Schneider Electric 140DDI35300 به‌عنوان یک درگاه ورودی گسسته با چگالی بالا برای پلتفرم اتوماسیون Modicon Quantum عمل می‌کند. این ماژول شامل ۳۲ کانال مجزا است که برای نظارت بر سیگنال‌های ولتاژ پایین ۲۴ ولت DC از دستگاه‌های میدانی مانند دکمه‌های فشاری، کلیدهای محدودکننده و حسگرهای مجاورت طراحی شده است. با استفاده از معماری منطق مثبت (Sink)، وضعیت‌های فیزیکی کارخانه را به داده‌های دیجیتال برای پردازنده مرکزی Quantum تبدیل می‌کند. این ماژول را به‌صورت  کاملاً نو و اصل تأمین می‌کنیم تا سازگاری کامل با بَک‌پلن‌های موجود Quantum و معماری‌های کنترل حیاتی تضمین شود.

مشخصات فنی

مدل 140DDI35300 از مدارهای با سرعت بالا برای دریافت سریع سیگنال‌ها در چهار گروه مجزا از کانال‌ها استفاده می‌کند.

• تعداد ورودی گسسته: ۳۲ کانال

• پیکربندی گروه‌ها: ۴ گروه هر کدام شامل ۸ کانال

• منطق ورودی: مثبت (Sink)

• ولتاژ نامی: ۲۴ ولت DC

• محدوده ولتاژ ورودی: ۱۹.۲ تا ۳۰ ولت DC

• زمان پاسخ: <= ۱ میلی‌ثانیه (تغییر حالت از ۰ به ۱ و ۱ به ۰)

• امپدانس ورودی: ۲۵۰۰ اهم

• ایزولاسیون: ۱۷۸۰ Vrms به مدت ۱ دقیقه (بین گروه و باس)

• جریان مورد نیاز باس: ۳۳۰ میلی‌آمپر

• نیازمندی آدرس‌دهی: ۲ کلمه ورودی

• توان مصرفی: ۱.۷ وات + (۰.۳۶ × تعداد نقاط فعال)

• وزن: ۰.۷ پوند (۰.۳ کیلوگرم)

مزایای مهندسی

• دریافت سیگنال فوق‌العاده سریع: با زمان پاسخ ۱ میلی‌ثانیه یا کمتر، 140DDI35300 سیگنال‌های گذرا را که ماژول‌های کندتر ممکن است از دست بدهند، ثبت می‌کند. این عملکرد با سرعت بالا، زمان‌بندی دقیق را در کاربردهای بسته‌بندی یا دسته‌بندی با حجم بالا پشتیبانی می‌کند.

• چگالی بالای ورودی/خروجی: ادغام ۳۲ کانال در قالب استاندارد ماژول Quantum، فضای رک را به حداکثر می‌رساند. این چگالی به مهندسان امکان می‌دهد تا ابزارهای میدانی گسترده را بدون افزایش فضای فیزیکی کابینت PLC مدیریت کنند.

• تشخیص بصری جامع: پنل جلویی شامل ۳۲ LED سبز برای نمایش وضعیت ورودی به‌صورت لحظه‌ای، یک LED قرمز برای خطاهای خارجی و یک LED سبز «فعال» برای ارتباط باس است. این بازخورد بصری فوری عیب‌یابی در محل را ساده کرده و زمان توقف در تعمیر و نگهداری را کاهش می‌دهد.

• ایزولاسیون صنعتی: ماژول ایزولاسیون ۱۷۸۰ Vrms را بین گروه‌های میدانی و باس بَک‌پلن فراهم می‌کند. این سد الکتریکی قوی، الکترونیک حساس CPU را در برابر نوسانات و حلقه‌های زمین در سمت میدانی محافظت می‌کند، حتی در محیط‌هایی با تداخل الکترومغناطیسی شدید.

• انطباق با گواهی‌های جهانی: با داشتن گواهی‌های ABS، BV، DNV و GL، 140DDI35300 استانداردهای سخت‌گیرانه لازم برای استفاده در صنایع دریایی، فراساحلی و صنایع سنگین در سراسر جهان را برآورده می‌کند.

سؤالات متداول

• آیا 140DDI35300 از منطق منبع (source) یا سینک (sink) پشتیبانی می‌کند؟

  140DDI35300 از منطق مثبت (sink) استفاده می‌کند. اطمینان حاصل کنید که سیم‌کشی میدانی شما ولتاژ مثبت را به ترمینال‌های ورودی می‌رساند تا حالت «روشن» فعال شود.

• اگر ولتاژ ورودی از ۳۰ ولت DC بیشتر شود چه اتفاقی می‌افتد؟

  این ماژول دارای حفاظت ورودی با مقاومت محدودکننده است و می‌تواند حداکثر ۳۰ ولت به‌صورت پیوسته یا ۵۶ ولت در پالس‌های ۱.۳ میلی‌ثانیه را تحمل کند. با این حال، افزایش ولتاژ بیش از ۳۰ ولت برای مدت طولانی ممکن است باعث آسیب حرارتی یا ایجاد حالت خطا شود.

• آیا این ماژول جایگزین مستقیم سایر ماژول‌های DI Quantum است؟

  140DDI35300 با بَک‌پلن‌های استاندارد Quantum سازگار است. اگر ماژول قدیمی ۱۶ نقطه‌ای یا با ولتاژ متفاوت را جایگزین می‌کنید، باید پیکربندی سخت‌افزاری را در نرم‌افزار Schneider Unity Pro یا EcoStruxure Control Expert به‌روزرسانی کنید تا نقشه‌برداری ۳۲ نقطه‌ای ۲۴ ولت DC را منعکس کند.

• ضمانت وضعیت محصول چگونه است؟

  ما تضمین می‌کنیم این دستگاه  کاملاً نو و اصل از انبار Schneider Electric است. محصول در بسته‌بندی اصلی با مهر کارخانه و کد GTIN (3595861133815) به شما تحویل داده می‌شود.
