جزئیات محصول
مروری بر محصول

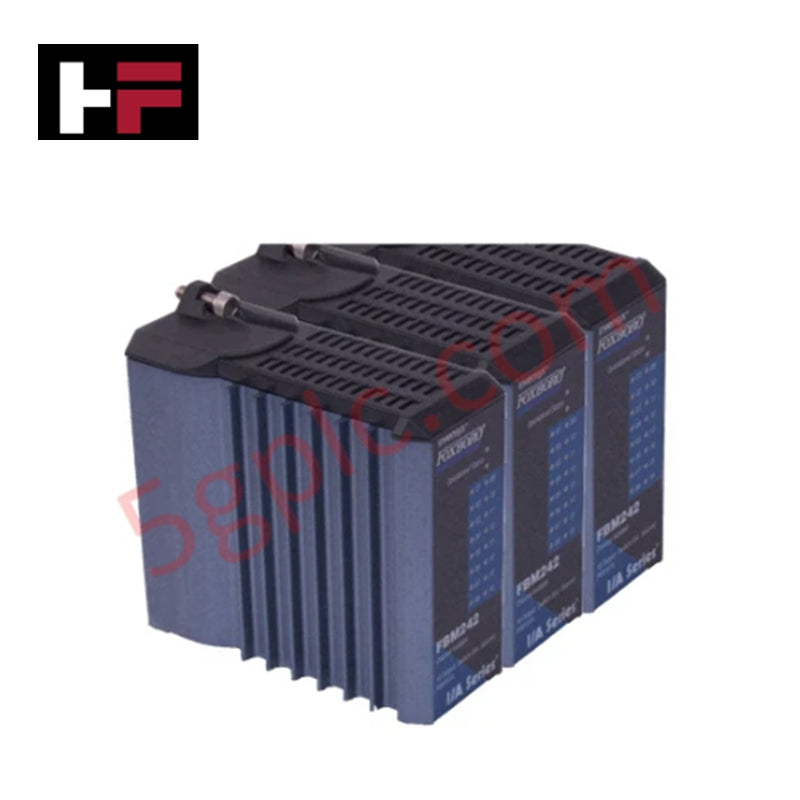

ماژول Foxboro FBM242 (P0916TA) به عنوان یک رابط خروجی گسسته با چگالی بالا برای سری Foxboro I/A و سیستم کنترل توزیعشده EcoStruxure Foxboro عمل میکند. این ماژول ۱۶ کانال خروجی مستقل را کنترل میکند و بارهای الکتریکی را برای سلونوئیدها، راهاندازهای موتور و نشانگرها در ولتاژهای مختلف سوئیچ میکند. این ماژول منطق نردبانی پیچیده و برنامههای ورودی/خروجی گسسته را به صورت محلی اجرا میکند تا بار پردازشی از ایستگاه کنترل اصلی کاسته شود. این واحد را به صورت کاملاً نو و اصل عرضه میکنیم تا حلقههای کنترل شما از مدارهای تازه کارخانه و صحت عملکرد صفر ساعت بهرهمند شوند.
مشخصات فنی
| ویژگی | جزئیات مشخصات |
| سازنده | Foxboro (اشنایدر الکتریک) |
| مدل / شماره قطعه | FBM242 / P0916TA |
| کانالهای خروجی | ۱۶ خروجی گسسته |
| پشتیبانی دامنه ولتاژ | ۱۵–۶۰ ولت DC، ۱۲۰ ولت AC / ۱۲۵ ولت DC، ۲۴۰ ولت AC |
| ایزولاسیون | ایزولاسیون گالوانیک و گروهی |
| جنس بدنه | آکریلونیتریل بوتادین استایرن (ABS) |
| ردهبندی محیطی | کلاس G3 (سخت/خورنده) |
| ابعاد | ۲۴.۴ × ۱۴.۲ × ۵.۶ سانتیمتر (۹.۶ × ۵.۶ × ۲.۲ اینچ) |
| وزن | ۰.۶۸ کیلوگرم (۱.۵ پوند) |
| نصب | صفحه پایه سری ۲۰۰ جمعوجور (ریل دین یا رک) |
مزایای مهندسی
ماژول FBM242 P0916TA چالشهای خاص سختافزاری در محیطهای فرآیندی دشوار را حل میکند:
-
مقاومت محیطی برتر: این ماژول دارای ردهبندی کلاس G3 است که از الکترونیک داخلی در برابر خوردگی جوی محافظت میکند. این امکان عملکرد قابل اعتماد در کارخانههای کاغذسازی، پالایشگاهها و واحدهای شیمیایی را فراهم میآورد که گازهای خورنده معمولاً سختافزار ورودی/خروجی استاندارد را تخریب میکنند.
-
مدیریت بار انعطافپذیر: سختافزار از پیکربندیهای خروجی پایدار و لحظهای پشتیبانی میکند. این انعطافپذیری به مهندسان اجازه میدهد تا دستگاههای میدانی متنوعی را، از شیرهای همیشه فعال تا رلههای تحریکشده با پالس، در یک ماژول کنترل کنند.
-
اجرای منطق ایمن در برابر خطا: گزینههای پشتیبان ایمن قابل تنظیم تضمین میکنند که فرآیند در صورت قطع ارتباط به حالت ایمن شناختهشدهای برسد. ماژول به طور خودکار این انتقالها را مدیریت میکند و از حرکت ناخواسته تجهیزات یا نقض ایمنی جلوگیری میکند.
-
ابعاد جمعوجور با چگالی بالا: FBM242 پروفایل باریکتری نسبت به ماژولهای استاندارد سری ۲۰۰ دارد. این طراحی جمعوجور چگالی ورودی/خروجی روی صفحه پایه را افزایش میدهد، تعداد کل محفظهها را کاهش داده و هزینه کلی سیستم را پایین میآورد.
-
نگهداری سادهشده: طراحی امکان جداسازی و تعویض ماژول را بدون دست زدن به سیمکشی میدانی یا کابلهای ترمینیشن فراهم میکند. LEDهای تعبیهشده تشخیص بصری فوری از وضعیت عملیاتی و حالت گسسته هر کانال را ارائه میدهند.
سؤالات متداول
-
آیا FBM242 P0916TA میتواند همزمان ولتاژهای AC و DC را مدیریت کند؟
در حالی که سختافزار ماژول از چندین دامنه (۱۵-۶۰ ولت DC تا ۲۴۰ ولت AC) پشتیبانی میکند، باید تحریک خارجی و مجموعه ترمینیشن (TA) خاص را با ولتاژ مورد نظر تطبیق دهید. هر خروجی ایزولاسیون گالوانیک فراهم میکند تا باس سیستم را از این ولتاژهای بار متنوع محافظت کند.
-
آیا ماژول به فیوز خارجی برای خروجیها نیاز دارد؟
بله. توصیه میکنیم از مجموعههای ترمینیشن Foxboro سازگار استفاده کنید که شامل دستگاههای محدودکننده جریان، فیوزها یا خروجیهای رلهای هستند تا مدار FBM242 را در برابر اتصال کوتاه یا شرایط اضافه جریان در سمت میدانی محافظت کنند.
-
آیا این ماژول جایگزین مستقیم برای ماژولهای P0916TA موجود است؟
قطعاً. به عنوان یک واحد کاملاً نو، این ماژول جایگزین مستقیم هر ماژول FBM242 خراب یا قدیمی روی صفحه پایه سری ۲۰۰ جمعوجور است. سازگاری کامل با ارتباطات فیلدباس سری I/A موجود را حفظ میکند.
-
چه نشانگرهای بصری برای عیبیابی کمک میکنند؟
پنل جلویی دارای LEDهای وضعیت است. این نشانگرها سلامت ماژول و حالت روشن/خاموش هر یک از ۱۶ کانال را نمایش میدهند و به تکنسینها اجازه میدهند اجرای منطق کنترل را در سطح کابینت بدون نیاز به ایستگاه کاری تأیید کنند.
