جزئیات محصول

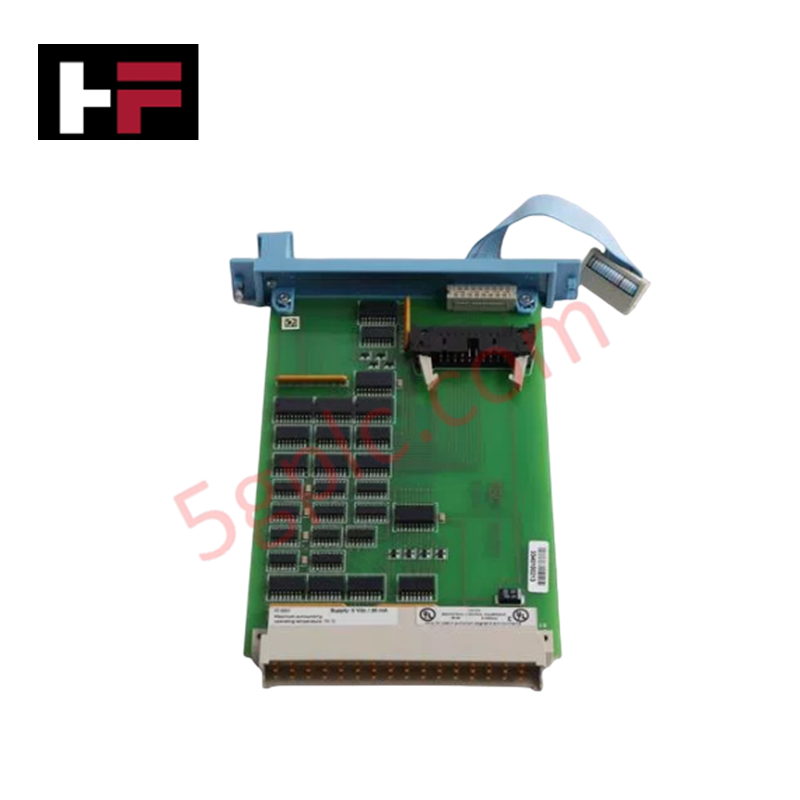

Honeywell FC-IO-0001 V1.1 که با عنوان ماژول توسعهیافته ورودی/خروجی FC-IO-0001 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای گسترش موضعی کانالها و مسیریابی سیگنالهای میدانی در پلتفرمهای DCS هانیول عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FC-IO-0001 V1.1 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.66 kg |
| ابعاد | 3.5 cm x 22.5 cm x 17.5 cm |
| دمای کارکرد | 0 to 60 deg C |
| مصرف برق | مصرف استاندارد از باس بکپلین |
ویژگیهای کنترل فرایند و پردازش سیگنال DCS
ماژول FC-IO-0001 V1.1 از معماری ایزولاسیون با چگالی بالا بین کانالها استفاده میکند تا از ایجاد حلقههای زمین در حلقههای سمت میدان جلوگیری شود. فیلتر یکپارچه، تداخل الکترومغناطیسی با فرکانس بالا را پیش از دیجیتالسازی متغیرهای آنالوگ فرایند یا مسیریابی منطق گسسته میدان به بکپلین کنترلر اصلی سرکوب میکند. مدارهای آمادهسازی سیگنال داخلی، پردازش دقیق تراکنشهای پروتکل حلقه استاندارد 4-20 mA HART و ارتباط با تجهیزات سطح میدان را تضمین میکنند.
سؤالات متداول
پرسش: آیا FC-IO-0001 V1.1 از نصب و خارجسازی در حالت روشن (hot-swapping) هنگام کارکرد فعال پشتیبانی میکند؟
پاسخ: تعویض در حالت روشن مجاز است، مشروط بر اینکه منبع تغذیه بکپلین رک پایدار بماند و ماژول مطابق رویههای استاندارد خارجسازی سیستم، برای جلوگیری از جهشهای گذرای سیگنالهای میدانی، از حالت قفل خارج شود.
پرسش: سیمکشی میدان چگونه به سختافزار FC-IO-0001 V1.1 متصل میشود؟
پاسخ: سیگنالهای میدان از طریق مجموعههای اختصاصی ترمینیشن سیستم یا ترمینالبلوکهایی که از طریق رابط بکپلین پشتی متصل هستند، به ترمینال ختم میشوند؛ بهاینترتیب سیمکشی میدان از مدارهای الکترونیکی ماژول فعال ایزوله میشود.
پرسش: درباره شیلد کابل در این ماژول چه اقدامات احتیاطی باید انجام شود؟
پاسخ: تمام کابلهای حلقه آنالوگ میدان باید شیلددار باشند و شیلدهای سیگنال برای جلوگیری از ورود نویز به مدارهای تبدیل داخلی، در یک نقطه واحد روی شینه زمین کابینت محفظه به زمین متصل شوند.
راهنمای نصب در میدان
- نصب فیزیکی: ماژول را با ریلهای راهنمای شکاف تعیینشده رک همراستا کنید و آن را محکم به داخل بلغزانید تا کانکتورهای بکپلین کاملاً در جای خود قرار گیرند. پیچهای نگهدارنده یا چفتهای مکانیکی را درگیر کنید تا مجموعه در برابر لرزش محکم شود.
- ارت و شیلدینگ: شیلد سیمهای سیگنال را با استفاده از بستهای ارت کمامپدانس به شینه ارت اصلی کابینت متصل کنید. کابلهای سیگنال را حداقل 30 cm از سیمکشی برق AC بهصورت فیزیکی جدا نگه دارید.
- بررسی منبع تغذیه: پیش از اعمال برق به شاسی رک، اطمینان حاصل کنید که ولتاژهای تغذیه بکپلین با الزامات ورودی ماژول مطابقت دارند.
- فاصله دسترسی برای نگهداری: برای اطمینان از خنکسازی همرفتی مناسب، حداقل 50 mm فضای تهویه عمودی در بالا و پایین رک ماژول حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
