جزئیات محصول

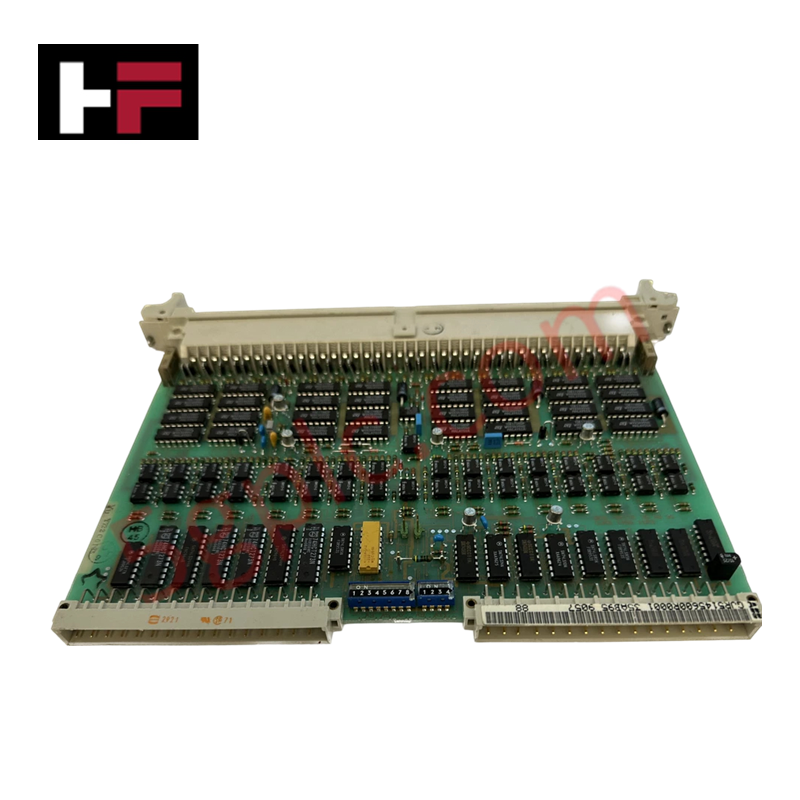

ماژول خروجی دیجیتال ABB 35AB95 GJR5145600R0001، که بهعنوان 35AB95 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای فعالسازی سیگنالهای میدانی گسسته و مسیریابی پروتکل در معماریهای PLC پروکانتیک/ادوانت عمل میکند. این ماژول کنترل باینری مستقیم را در ۱۶ کانال خروجی دیجیتال اجرا میکند و از رابطهای باس با سرعت بالا تا ۱۲ مگابیت بر ثانیه در شبکههای PROFIBUS DP-V1 پشتیبانی میکند. این واحد با ولتاژ تغذیه خارجی ۲۴ ولت DC کار میکند و پردازش سیگنال مداوم را در یک محفظه جمعوجور با ابعاد ۱۲۵ × ۱۰۰ × ۷۵ میلیمتر و وزن ۰.۸ پوند حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 35AB95 (GJR5145600R0001) |
| مدل پایه | 35AB95 |
| برند | ABB |
| ساخت | سوئد |
| وزن | ۰.۸ پوند |
| ابعاد | ۱۲۵ × ۱۰۰ × ۷۵ میلیمتر |
| دمای کاری | ۰ درجه سانتیگراد تا +۵۵ درجه سانتیگراد |
| مصرف برق | استاندارد بکپلین |
| ولتاژ تغذیه | ۲۴ ولت DC |
| کانالهای خروجی دیجیتال | ۱۶ |
| پروتکل ارتباطی | PROFIBUS DP-V1 |
| حداکثر سرعت رابط | ۱۲ مگابیت بر ثانیه |
سرعت ارتباط باس بکپلین و شبکههای تعیینکننده
این ماژول منطق پردازش با سرعت بالا را برای به حداکثر رساندن سرعت ارتباط باس بکپلین در مجموعههای رک PLC مجاور ادغام میکند. مدیریت داخلی پروتکل بهروزرسانیهای فریم PROFIBUS DP-V1 با سرعت تا ۱۲ مگابیت بر ثانیه را تضمین میکند و نوسانات چرخه را در مقیاسبندی با چگالی بالای ورودی/خروجی کاهش میدهد. سازگاری با فلش داخلی با تأخیر کم، قفلکردن وضعیت خروجی همزمان و پاسخ پیشبینیشده عملگرهای میدانی را در طول اجرای سیستم تضمین میکند.
سؤالات متداول
س: پارامترهای منبع تغذیه مورد نیاز برای راهاندازی کانال خروجی خارجی چیست؟
ج: این ماژول به منبع تغذیه خارجی تنظیمشده ۲۴ ولت DC نیاز دارد. خطوط برق باید با فیوزهای سریعالعمل محافظت شوند تا از قطعات سوئیچینگ داخلی در برابر شرایط اضافهجریان سمت میدانی محافظت شود.
س: خط رابط PROFIBUS DP-V1 چگونه باید خاتمه داده شود؟
ج: هنگامی که در هر دو انتهای فیزیکی یک بخش شبکه با سرعت تا ۱۲ مگابیت بر ثانیه قرار دارد، باید مقاومتهای خاتمه فعال باس روی اتصال DB9/ترمینال فعال شوند تا از بازتاب سیگنال و خرابی داده جلوگیری شود.
راهنمای نصب میدانی
- قبل از نصب یا جداسازی ماژول، اطمینان حاصل کنید که برق کابینت و برق بکپلین رک کاملاً قطع شده باشد.
- محفظه را محکم روی ریل نصب یا سابرک ثابت کنید و مطمئن شوید که پینهای باس بکپلین بدون فشار مکانیکی بهدرستی متصل شدهاند.
- یک تسمه زمین اختصاصی از قاب محفظه مستقیماً به باس ارت تجهیزات اصلی متصل کنید تا ایمنی در برابر نویز تضمین شود.
- حداقل فاصله ۱۰۰ میلیمتر بین کابلکشی سیگنال ولتاژ پایین و هادیهای برق AC ولتاژ بالا در داخل کانال کابل را حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
