جزئیات محصول
توضیحات محصول

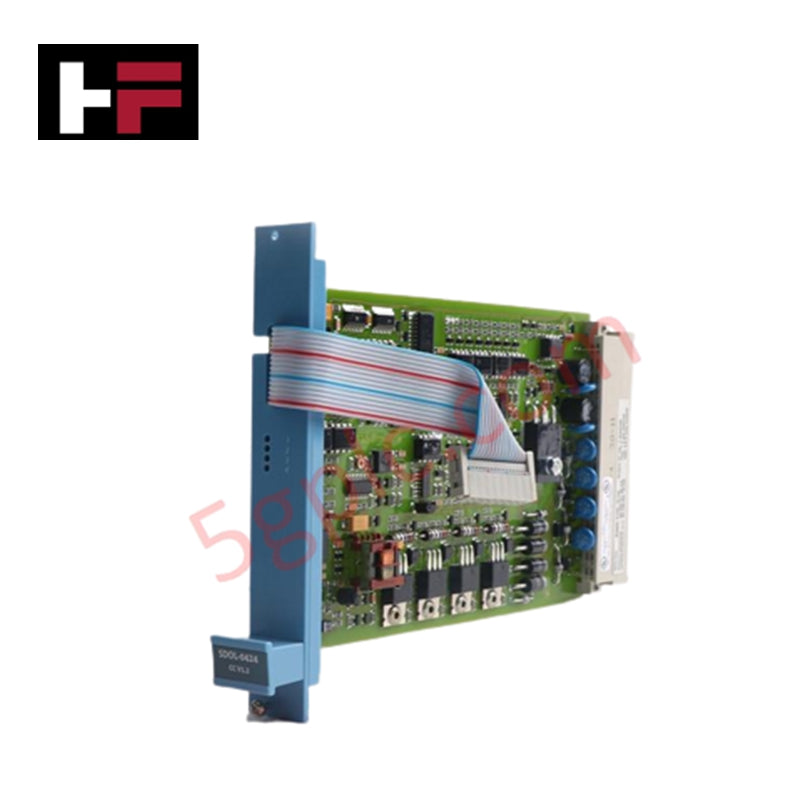

ماژول FC-SDOL-0424 از شرکت هانیول یک ماژول خروجی دیجیتال است که برای سامانههای مدیر ایمنی طراحی شده است. این ماژول چهار کانال خروجی حالت جامد با حفاظت داخلی در برابر اتصال کوتاه ارائه میدهد که انتقال سیگنال مطمئن و عملکرد ایمن در محیطهای صنعتی را تضمین میکند. طراحی جمعوجور این ماژول، عملکرد بالا را با استفاده بهینه از فضا ترکیب کرده است.
مشخصات فنی
-
شماره مدل: FC-SDOL-0424
-
سازنده: هانیول
-
نوع محصول: ماژول خروجی دیجیتال
-
نیازمندیهای فضا: ۴ TE، ۳ HE (معادل ۴ HP، ۳U)
-
نیازمندیهای توان:
-
۵ ولت مستقیم، ۱۵ میلیآمپر
-
۲۴ ولت مستقیم داخلی، ۵۰ میلیآمپر
-
۲۴ ولت مستقیم خارجی، ۱۵ میلیآمپر (بدون بار خروجی)
-
تعداد کانالهای خروجی: ۴
-
مشخصات خروجی: منبع حالت جامد ۲۴ ولت مستقیم، مقاوم در برابر اتصال کوتاه
-
حداکثر جریان هر کانال: ۱ آمپر
-
حداکثر بار کل ماژول: ۳.۶ آمپر (محدود شده توسط توان تلف شده ماژول)
-
حداکثر القای بار: ۰.۵ هانری
-
حداکثر ظرفیت بار: ۱ میکروفاراد
-
آستانه تشخیص اضافه بار: >۱۰ اهم
-
آستانه مقاومت لامپ سرد: >۲۰ اهم
-
افت ولتاژ: <۱.۳ ولت در جریان ۱ آمپر
-
جریان خاموش: <۰.۱ میلیآمپر
-
افت ولتاژ حس جریان: <۱ ولت در جریان ۱ آمپر
-
جریان ورودی WDG: ۴ میلیآمپر
-
وزن حمل و نقل: ۲ کیلوگرم
ویژگیهای کلیدی
-
خروجیهای حالت جامد: چهار کانال با حفاظت در برابر اتصال کوتاه
-
طراحی جمعوجور: استفاده بهینه از فضای رک با ابعاد ۴ TE، ۳ HE
-
عملکرد قابل اعتماد: عملکرد پایدار در شرایط بار متغیر
-
نظارت یکپارچه: تشخیص اضافه بار و حس جریان برای ایمنی بیشتر
-
دوام صنعتی: ساخته شده برای کار مداوم در محیطهای سخت
سناریوهای کاربردی
ماژول FC-SDOL-0424 مناسب برای:
-
سامانههای مدیر ایمنی که نیاز به گسترش خروجی دیجیتال دارند
-
محیطهای اتوماسیون فرآیند با نیازهای بالای اطمینان
-
نیروگاهها و تأسیسات پتروشیمی که به ماژولهای خروجی مقاوم نیاز دارند
-
سامانههای کنترل توزیع شده که به راهکارهای خروجی دیجیتال جمعوجور نیازمندند
پرسشهای متداول
س: این ماژول چند خروجی دارد؟ ج: چهار کانال خروجی دیجیتال حالت جامد.
س: حداکثر جریان هر کانال چقدر است؟ ج: هر کانال تا ۱ آمپر را پشتیبانی میکند.
س: آیا ماژول در برابر اتصال کوتاه محافظت شده است؟ ج: بله، همه خروجیها در برابر اتصال کوتاه محافظت شدهاند.
مقایسه با مدلهای مشابه
-
FC-SDOL-0412: ماژول خروجی دیجیتال با ظرفیت بار کمتر.
-
FC-SDOL-0424: طراحی بهبود یافته با چهار کانال، حفاظت در برابر اتصال کوتاه و ظرفیت بار کل بالاتر.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
